Сотовые клеммы PTMC 1,5/48-3 купить в интернет-магазине Гипермаркет систем безопасности Shop.SnabCo.ru

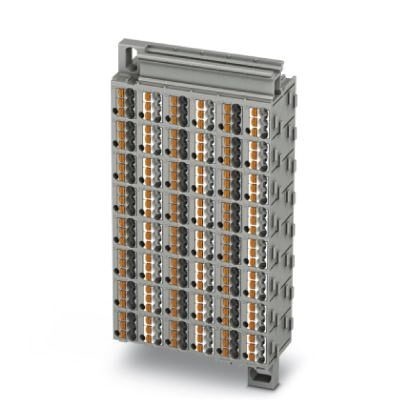

Сотовые клеммы PTMC 1,5/48-3

Описание

Характеристики

Сотовые клеммы, номинальное напряжение 500 В, номинальный ток 17,5 A, cечение 0,14 мм² - 2,5 мм², AWG 14 - 26, тип подключения Зажимы Push-in, полюсов 8, количество подключений 288, ширина 66 мм, длина 102 мм, цвет cерый, цвет элементов подключения серый/белый, монтаж Настенный монтаж

Характеристики
Оглавление 1. Общие сведения
2. Размеры
3. Характеристики клемм
4. Стандарты и предписания
5. Соответствие экологическим нормам
6. eCl@ss
7. ETIM
8. UNSPSC
1. Общие сведения
Указание Маркировка от 1 - 48
Полюсов 8
Количество ярусов 1
Количество точек подключения 288
Номинальное сечение 1, 5 мм²
Цвет cерый
Цвет элементов подключения серый/белый
Изоляционный материал PA
Класс воспламеняемости согласно UL 94 V0
Расчетное импульсное напряжение 6 кВ
Степень загрязнения 3
Категория перенапряжения III
Группа изоляционного материала I
Макс. мощность потерь при номинальных условиях 0, 56 Вт (значение относится к соединительному блоку и увеличивается в зависимости от распайки выводов)
Температура окружающей среды (при эксплуатации) -60 °C ... 85 °C
Температура окружающей среды (хранение/транспорт) -25 °C ... 55 °C ()
Температура окружающей среды (при монтаже) -5 °C ... 70 °C
Температура окружающей среды (при эксплуатации) -5 °C ... 70 °C
Максимальный ток нагрузки 24 A (при сечении проводника 2, 5 мм², максимальный ток нагрузки не должен превышать суммарный ток всех подсоединенных проводников.)
12 A (при сечении проводника 2, 5 мм², максимальный ток нагрузки не должен превышать суммарный ток всех подсоединенных проводников.)
Номинальный ток IN 17, 5 A
Номинальное напряжение UN 500 В
Открытая боковая стенка Нет
Спецификация испытания защиты от прикосновений DIN EN 50274 (VDE 0660-514) 2002-11
Безопасность при прикосновении руками обеспечивается
Безопасность при прикосновении пальцами обеспечивается
Результат испытаний импульсным напряжением Испытание проведено
Заданное значение испытательного импульсного напряжения 7, 3 кВ
Результат испытания с изменением напряжения Испытание проведено
Заданное значение испытательного переменного напряжения 1, 89 кВ
Результат испытания на механическую прочность клемм (5-кратное подсоединение/отсоединение провода) Испытание проведено
Результат испытания на изгиб Испытание проведено
Испытание на изгиб Скорость вращения 10 об/мин.
Испытание на изгиб при вращении 135
Испытание на изгиб Сечение провода/Масса 0, 14 мм²/0, 2 кг
1, 5 мм²/0, 4 кг
2, 5 мм²/0, 7 кг
Результат испытания на растяжение Испытание проведено
Испытание на растяжение, сечение провода 0, 14 мм²
Растягивающее усилие, заданное значение 10 Н
Испытание на растяжение, сечение провода 1, 5 мм²
Растягивающее усилие, заданное значение 40 Н
Испытание на растяжение, сечение провода 2, 5 мм²
Растягивающее усилие, заданное значение 50 Н
Результат испытания на прочность насадки на крепежное основание Испытание проведено
Прочность насадки на крепежное основание NS 35
Заданное значение 1 Н
Результат проверки падением напряжения Испытание проведено
Требования, падение напряжения ≤ 3, 2 мВ
Результат испытания на нагревание Испытание проведено
Результат проверки стойкости к току КЗ Испытание проведено
Испытание на устойчивость к воздействию короткого замыкания Сечение провода 1, 5 мм²
Кратковременный ток 0, 18 кA
Испытание на устойчивость к воздействию короткого замыкания Сечение провода 2, 5 мм²
Кратковременный ток 0, 3 кA
Результат термических испытаний Испытание проведено
Испытание на старение безвинтовых клемм Температурные циклы 192
Подтверждение тепловых характеристик (испытание горелкой с игольчатым пламенем) Длительность воздействия 30 c
Результат испытаний на старение Испытание проведено
Результат испытания на колебания, широкополосные шумы Испытание проведено
Спецификация испытания на колебания, широкополосные шумы DIN EN 50155 (VDE 0115-200) 2008-03
Спектр испытания Испытания на долговечность, категория 1, класс B, в транспортной коробке
Частота испытания от f1 = 5 Гц до f2 = 150 Гц
ASD-уровень 0, 964 (м/с2)2/Гц
Ускорение 0, 58г
Продолжительность испытания на каждую ось 5 ч
Направления испытания X-, Y- и Z-ось
Результат испытания на ударопрочность Испытание проведено
Спецификация испытания на ударопрочность DIN EN 50155 (VDE 0115-200) 2008-03
Форма удара Полусинусоида
Ускорение 5г
Продолжительность удара 30 мс
Количество ударов в 1 направлении 3
Направления испытания X-, Y- и Z-ось (положит. и отрицат.)
Относительный температурный индекс изоляционного материала (Elec., UL 746 B) 130 °C
Температурный индекс изоляционного материала (DIN EN 60216-1 (VDE 0304-21)) 125 °C
Статическое использование изоляционного материала на холоде -60 °C
Воспламеняемость поверхности NFPA 130 (ASTM E 162) имеется
Специфическая оптическая плотность дымовых газов NFPA 130 (ASTM E 662) имеется
Токсичность дымовых газов NFPA 130 (SMP 800C) имеется
Калориметрическая теплоотдача NFPA 130 (ASTM E 1354) 27, 5 MJ/kg
Противопожарная защита рельсовых ТС (DIN EN 45545-2) R22 HL 1 - HL 3
Противопожарная защита рельсовых ТС (DIN EN 45545-2) R23 HL 1 - HL 3
Противопожарная защита рельсовых ТС (DIN EN 45545-2) R24 HL 1 - HL 3
Противопожарная защита рельсовых ТС (DIN EN 45545-2) R26 HL 1 - HL 3
2. Размеры
Ширина 66 мм
Длина 102 мм
Высота 30 мм
3. Характеристики клемм
Тип подключения Зажимы Push-in
Длина оголяемой части 8 мм ... 10 мм
Подключение согласно стандарту МЭК 60947-7-1
Сечение жесткого проводника мин. 0, 14 мм²
Сечение жесткого проводника макс. 2, 5 мм²
Сечение провода AWG мин. 26
Сечение провода AWG макс. 14
Сечение гибкого проводника мин. 0, 14 мм²
Сечение гибкого проводника макс. 1, 5 мм²
Мин. сечение гибкого проводника AWG 26
Сечение гибкого проводника AWG, макс. 14
Сечение гибкого проводника с кабельным наконечником, без пластмассовой втулки, мин. 0, 14 мм²
Сечение гибкого проводника с кабельным наконечником, без пластмассовой втулки, макс. 1, 5 мм²
Сечение гибкого проводника с кабельным наконечником, с пластмассовой втулкой, мин. 0, 14 мм²
Сечение гибкого проводника с кабельным наконечником, с пластмассовой втулкой, макс. 1, 5 мм²
Калиберная пробка A1
4. Стандарты и предписания
Подключение согласно стандарту МЭК 60947-7-1
Класс воспламеняемости согласно UL 94 V0
5. Соответствие экологическим нормам
China RoHS Период времени для применения по назначениюне ограничен = EFUP-e
Не содержит опасных веществ, выходящих за пределы пороговых значений
6. eCl@ss
ECl@ss 4.0 27141100
ECl@ss 4.1 27141100
ECl@ss 5.0 27141100
ECl@ss 5.1 27141100
ECl@ss 6.0 27141100
ECl@ss 7.0 27141120
ECl@ss 8.0 27141120
ECl@ss 9.0 27141120
7. ETIM
ETIM 5.0 EC000897
ETIM 6.0 EC000897
ETIM 7.0 EC000897
8. UNSPSC
UNSPSC 13.2 39121410
UNSPSC 18.0 39121410
UNSPSC 19.0 39121410
UNSPSC 20.0 39121410
UNSPSC 21.0 39121410

Характеристики

Бренд

PHOENIX CONTACT

Последняя стоимость

8891.53

Указание	Маркировка от 1 - 48
Полюсов	8
Количество ярусов	1
Количество точек подключения	288
Номинальное сечение	1, 5 мм²
Цвет	cерый
Цвет элементов подключения	серый/белый
Изоляционный материал	PA
Класс воспламеняемости согласно UL 94	V0
Расчетное импульсное напряжение	6 кВ
Степень загрязнения	3
Категория перенапряжения	III
Группа изоляционного материала	I
Макс. мощность потерь при номинальных условиях	0, 56 Вт (значение относится к соединительному блоку и увеличивается в зависимости от распайки выводов)
Температура окружающей среды (при эксплуатации)	-60 °C ... 85 °C
Температура окружающей среды (хранение/транспорт)	-25 °C ... 55 °C ()
Температура окружающей среды (при монтаже)	-5 °C ... 70 °C
Температура окружающей среды (при эксплуатации)	-5 °C ... 70 °C
Максимальный ток нагрузки	24 A (при сечении проводника 2, 5 мм², максимальный ток нагрузки не должен превышать суммарный ток всех подсоединенных проводников.)
	12 A (при сечении проводника 2, 5 мм², максимальный ток нагрузки не должен превышать суммарный ток всех подсоединенных проводников.)
Номинальный ток IN	17, 5 A
Номинальное напряжение UN	500 В
Открытая боковая стенка	Нет
Спецификация испытания защиты от прикосновений	DIN EN 50274 (VDE 0660-514) 2002-11
Безопасность при прикосновении руками	обеспечивается
Безопасность при прикосновении пальцами	обеспечивается
Результат испытаний импульсным напряжением	Испытание проведено
Заданное значение испытательного импульсного напряжения	7, 3 кВ
Результат испытания с изменением напряжения	Испытание проведено
Заданное значение испытательного переменного напряжения	1, 89 кВ
Результат испытания на механическую прочность клемм (5-кратное подсоединение/отсоединение провода)	Испытание проведено
Результат испытания на изгиб	Испытание проведено
Испытание на изгиб Скорость вращения	10 об/мин.
Испытание на изгиб при вращении	135
Испытание на изгиб Сечение провода/Масса	0, 14 мм²/0, 2 кг
	1, 5 мм²/0, 4 кг
	2, 5 мм²/0, 7 кг
Результат испытания на растяжение	Испытание проведено
Испытание на растяжение, сечение провода	0, 14 мм²
Растягивающее усилие, заданное значение	10 Н
Испытание на растяжение, сечение провода	1, 5 мм²
Растягивающее усилие, заданное значение	40 Н
Испытание на растяжение, сечение провода	2, 5 мм²
Растягивающее усилие, заданное значение	50 Н
Результат испытания на прочность насадки на крепежное основание	Испытание проведено
Прочность насадки на крепежное основание	NS 35
Заданное значение	1 Н
Результат проверки падением напряжения	Испытание проведено
Требования, падение напряжения	≤ 3, 2 мВ
Результат испытания на нагревание	Испытание проведено
Результат проверки стойкости к току КЗ	Испытание проведено
Испытание на устойчивость к воздействию короткого замыкания Сечение провода	1, 5 мм²
Кратковременный ток	0, 18 кA
Испытание на устойчивость к воздействию короткого замыкания Сечение провода	2, 5 мм²
Кратковременный ток	0, 3 кA
Результат термических испытаний	Испытание проведено
Испытание на старение безвинтовых клемм Температурные циклы	192
Подтверждение тепловых характеристик (испытание горелкой с игольчатым пламенем) Длительность воздействия	30 c
Результат испытаний на старение	Испытание проведено
Результат испытания на колебания, широкополосные шумы	Испытание проведено
Спецификация испытания на колебания, широкополосные шумы	DIN EN 50155 (VDE 0115-200) 2008-03
Спектр испытания	Испытания на долговечность, категория 1, класс B, в транспортной коробке
Частота испытания	от f1 = 5 Гц до f2 = 150 Гц
ASD-уровень	0, 964 (м/с2)2/Гц
Ускорение	0, 58г
Продолжительность испытания на каждую ось	5 ч
Направления испытания	X-, Y- и Z-ось
Результат испытания на ударопрочность	Испытание проведено
Спецификация испытания на ударопрочность	DIN EN 50155 (VDE 0115-200) 2008-03
Форма удара	Полусинусоида
Ускорение	5г
Продолжительность удара	30 мс
Количество ударов в 1 направлении	3
Направления испытания	X-, Y- и Z-ось (положит. и отрицат.)
Относительный температурный индекс изоляционного материала (Elec., UL 746 B)	130 °C
Температурный индекс изоляционного материала (DIN EN 60216-1 (VDE 0304-21))	125 °C
Статическое использование изоляционного материала на холоде	-60 °C
Воспламеняемость поверхности NFPA 130 (ASTM E 162)	имеется
Специфическая оптическая плотность дымовых газов NFPA 130 (ASTM E 662)	имеется
Токсичность дымовых газов NFPA 130 (SMP 800C)	имеется
Калориметрическая теплоотдача NFPA 130 (ASTM E 1354)	27, 5 MJ/kg
Противопожарная защита рельсовых ТС (DIN EN 45545-2) R22	HL 1 - HL 3
Противопожарная защита рельсовых ТС (DIN EN 45545-2) R23	HL 1 - HL 3
Противопожарная защита рельсовых ТС (DIN EN 45545-2) R24	HL 1 - HL 3
Противопожарная защита рельсовых ТС (DIN EN 45545-2) R26	HL 1 - HL 3

Тип подключения	Зажимы Push-in
Длина оголяемой части	8 мм ... 10 мм
Подключение согласно стандарту	МЭК 60947-7-1
Сечение жесткого проводника мин.	0, 14 мм²
Сечение жесткого проводника макс.	2, 5 мм²
Сечение провода AWG мин.	26
Сечение провода AWG макс.	14
Сечение гибкого проводника мин.	0, 14 мм²
Сечение гибкого проводника макс.	1, 5 мм²
Мин. сечение гибкого проводника AWG	26
Сечение гибкого проводника AWG, макс.	14
Сечение гибкого проводника с кабельным наконечником, без пластмассовой втулки, мин.	0, 14 мм²
Сечение гибкого проводника с кабельным наконечником, без пластмассовой втулки, макс.	1, 5 мм²
Сечение гибкого проводника с кабельным наконечником, с пластмассовой втулкой, мин.	0, 14 мм²
Сечение гибкого проводника с кабельным наконечником, с пластмассовой втулкой, макс.	1, 5 мм²
Калиберная пробка	A1

China RoHS	Период времени для применения по назначениюне ограничен = EFUP-e
	Не содержит опасных веществ, выходящих за пределы пороговых значений

ECl@ss 4.0	27141100
ECl@ss 4.1	27141100
ECl@ss 5.0	27141100
ECl@ss 5.1	27141100
ECl@ss 6.0	27141100
ECl@ss 7.0	27141120
ECl@ss 8.0	27141120
ECl@ss 9.0	27141120

UNSPSC 13.2	39121410
UNSPSC 18.0	39121410
UNSPSC 19.0	39121410
UNSPSC 20.0	39121410
UNSPSC 21.0	39121410
