Описание
Характеристики

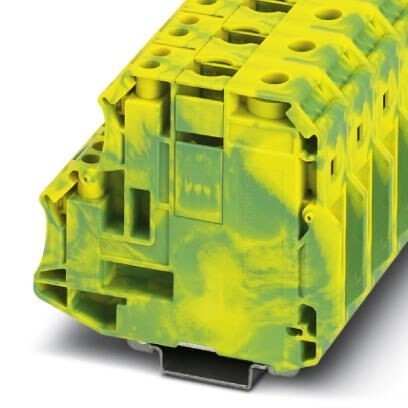

Клемма защитного провода, тип подключенияВинтовые зажимы, Винтовые зажимы, количество точек подсоединения5, полюсов1, cечение16 мм² - 95 мм², AWG 4 - 3/0, ширина20,3 мм, высота79,4 мм, цветжелто-зел., тип монтажаNS 35/7,5, NS 35/15, NS 35/15-2,3, NS 32
Характеристики
Оглавление 1. Общие сведения
2. Размеры
3. Характеристики клемм
4. Стандарты и предписания
5. Соответствие экологическим нормам
6. eCl@ss
7. ETIM
8. UNSPSC
2. Размеры
3. Характеристики клемм
4. Стандарты и предписания
5. Соответствие экологическим нормам
6. eCl@ss
7. ETIM
8. UNSPSC
1. Общие сведения
| Полюсов | 1 |
| Количество ярусов | 1 |
| Количество точек подключения | 5 |
| Номинальное сечение | 70 мм² |
| Цвет | желто-зел. |
| Изоляционный материал | PA |
| Класс воспламеняемости согласно UL 94 | V0 |
| Расчетное импульсное напряжение | 8 кВ |
| Степень загрязнения | 3 |
| Категория перенапряжения | III |
| Группа изоляционного материала | I |
| Температура окружающей среды (при эксплуатации) | -60 °C ... 85 °C |
| Температура окружающей среды (хранение/транспорт) | -25 °C ... 55 °C (For a short time, not exceeding 24 h, -60 to +70 °C) |
| 30 % | |
| 70 % | |
| Дополнительный текст | For a short time, not exceeding 24 h, -60 to +70 °C |
| Температура окружающей среды (при монтаже) | -5 °C ... 70 °C |
| Температура окружающей среды (при эксплуатации) | -5 °C ... 70 °C |
| Открытая боковая стенка | Нет |
| Крепление скобами | 6 Нм ... 8 Нм (Основание из полиэтилена с крепежным винтом, M6) |
| Результат испытания на колебания, широкополосные шумы | Испытание проведено |
| Спецификация испытания на колебания, широкополосные шумы | DIN EN 50155 (VDE 0115-200) 2008-03 |
| Спектр испытания | Испытания на долговечность, категория 2, на поворотной тележке |
| Частота испытания | от f1 = 5 Гц до f2 = 250 Гц |
| ASD-уровень | 6, 12 (м/с2)2/Гц |
| Ускорение | 3, 12г |
| Продолжительность испытания на каждую ось | 5 ч |
| Направления испытания | X-, Y- и Z-ось |
| Результат испытания на ударопрочность | Испытание проведено |
| Спецификация испытания на ударопрочность | DIN EN 50155 (VDE 0115-200) 2008-03 |
| Форма удара | Полусинусоида |
| Ускорение | 30г |
| Продолжительность удара | 18 мс |
| Количество ударов в 1 направлении | 3 |
| Направления испытания | X-, Y- и Z-ось (положит. и отрицат.) |
| Относительный температурный индекс изоляционного материала (Elec., UL 746 B) | 130 °C |
| Температурный индекс изоляционного материала (DIN EN 60216-1 (VDE 0304-21)) | 130 °C |
| Статическое использование изоляционного материала на холоде | -60 °C |
| Воспламеняемость поверхности NFPA 130 (ASTM E 162) | имеется |
| Специфическая оптическая плотность дымовых газов NFPA 130 (ASTM E 662) | имеется |
| Токсичность дымовых газов NFPA 130 (SMP 800C) | имеется |
| Калориметрическая теплоотдача NFPA 130 (ASTM E 1354) | 28 MJ/kg |
| Противопожарная защита рельсовых ТС (DIN EN 45545-2) R22 | HL 1 - HL 3 |
| Противопожарная защита рельсовых ТС (DIN EN 45545-2) R23 | HL 1 - HL 3 |
| Противопожарная защита рельсовых ТС (DIN EN 45545-2) R24 | HL 1 - HL 3 |
| Противопожарная защита рельсовых ТС (DIN EN 45545-2) R26 | HL 1 - HL 3 |
2. Размеры
| Ширина | 20, 3 мм |
| Длина | 88, 5 мм |
| Высота | 79, 4 мм |
| Высота NS 35/7,5 | 80 мм |
| Высота NS 35/15 | 87, 5 мм |
| Высота NS 32 | 85 мм |
3. Характеристики клемм
| Указание | Пожалуйста, учитывайте нагрузочную способность монтажной рейки по току. |
| Тип подключения | Винтовые зажимы |
| Резьба винтов | M8 |
| Длина снятия изоляции | 24 мм |
| Мин. момент затяжки | 8 Нм |
| Момент затяжки, макс. | 10 Нм |
| Подключение согласно стандарту | МЭК 60947-7-2 |
| Сечение жесткого проводника мин. | 16 мм² |
| Сечение жесткого проводника макс. | 95 мм² |
| Сечение провода AWG мин. | 4 |
| Сечение провода AWG макс. | 3/0 |
| Сечение гибкого проводника мин. | 25 мм² |
| Сечение гибкого проводника макс. | 70 мм² |
| Мин. сечение гибкого проводника AWG | 3 |
| Сечение гибкого проводника AWG, макс. | 2/0 |
| Сечение гибкого проводника с кабельным наконечником, без пластмассовой втулки, мин. | 16 мм² |
| Сечение гибкого проводника с кабельным наконечником, без пластмассовой втулки, макс. | 70 мм² |
| Сечение гибкого проводника с кабельным наконечником, с пластмассовой втулкой, мин. | 16 мм² |
| Сечение гибкого проводника с кабельным наконечником, с пластмассовой втулкой, макс. | 70 мм² |
| Калиберная пробка | A11 |
| Указание | Основание из полиэтилена с крепежным винтом, M4 |
| Тип подключения | Винтовые зажимы |
| Резьба винтов | M4 |
| Длина снятия изоляции | 10 мм |
| Мин. момент затяжки | 1, 4 Нм |
| Момент затяжки, макс. | 1, 5 Нм |
| Сечение жесткого проводника мин. | 1, 5 мм² |
| Сечение жесткого проводника макс. | 16 мм² |
| Сечение провода AWG мин. | 16 |
| Сечение провода AWG макс. | 6 |
| Сечение гибкого проводника мин. | 1, 5 мм² |
| Сечение гибкого проводника макс. | 10 мм² |
| Мин. сечение гибкого проводника AWG | 16 |
| Сечение гибкого проводника AWG, макс. | 6 |
| Сечение гибкого проводника с кабельным наконечником, без пластмассовой втулки, мин. | 1, 5 мм² |
| Сечение гибкого проводника с кабельным наконечником, без пластмассовой втулки, макс. | 10 мм² |
| Сечение гибкого проводника с кабельным наконечником, с пластмассовой втулкой, мин. | 1, 5 мм² |
| Сечение гибкого проводника с кабельным наконечником, с пластмассовой втулкой, макс. | 6 мм² |
| Калиберная пробка | A5 |
4. Стандарты и предписания
| Подключение согласно стандарту | МЭК 60947-7-2 |
| Класс воспламеняемости согласно UL 94 | V0 |
5. Соответствие экологическим нормам
| China RoHS | Период времени для применения по назначениюне ограничен = EFUP-e |
| Не содержит опасных веществ, выходящих за пределы пороговых значений |
6. eCl@ss
| ECl@ss 4.0 | 27141100 |
| ECl@ss 4.1 | 27141100 |
| ECl@ss 5.0 | 27141100 |
| ECl@ss 5.1 | 27141100 |
| ECl@ss 6.0 | 27141100 |
| ECl@ss 7.0 | 27141141 |
| ECl@ss 8.0 | 27141141 |
| ECl@ss 9.0 | 27141141 |
7. ETIM
| ETIM 3.0 | EC000897 |
| ETIM 4.0 | EC000897 |
| ETIM 5.0 | EC000901 |
| ETIM 6.0 | EC000901 |
| ETIM 7.0 | EC000901 |
8. UNSPSC
| UNSPSC 6.01 | 30211811 |
| UNSPSC 7.0901 | 39121410 |
| UNSPSC 11 | 39121410 |
| UNSPSC 12.01 | 39121410 |
| UNSPSC 13.2 | 39121410 |
| UNSPSC 18.0 | 39121410 |
| UNSPSC 19.0 | 39121410 |
| UNSPSC 20.0 | 39121410 |
| UNSPSC 21.0 | 39121410 |
Характеристики
Бренд
PHOENIX CONTACT
