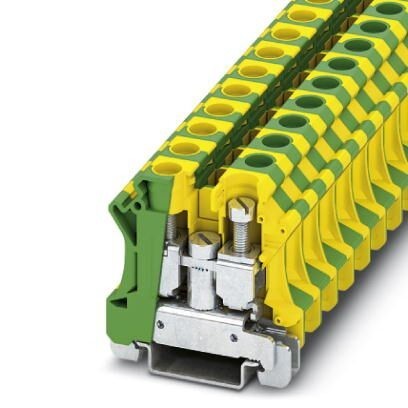

Заземляющие клеммы для выполнения проводки в зданиях, тип подключенияВинтовые зажимы, количество точек подсоединения2, полюсов1, cечение6 мм² - 25 мм², AWG 10 - 4, ширина12,2 мм, высота49,9 мм, цветжелто-зел., тип монтажаNS 35/7,5, NS 35/15
Характеристики
Оглавление 1. Общие сведения
2. Размеры
3. Характеристики клемм
4. Стандарты и предписания
5. Соответствие экологическим нормам
6. eCl@ss
7. ETIM
8. UNSPSC
2. Размеры
3. Характеристики клемм
4. Стандарты и предписания
5. Соответствие экологическим нормам
6. eCl@ss
7. ETIM
8. UNSPSC
1. Общие сведения
| Полюсов | 1 |
| Количество ярусов | 1 |
| Количество точек подключения | 2 |
| Номинальное сечение | 16 мм² |
| Цвет | желто-зел. |
| Изоляционный материал | PA |
| Класс воспламеняемости согласно UL 94 | V2 |
| Расчетное импульсное напряжение | 6 кВ |
| Степень загрязнения | 3 |
| Категория перенапряжения | III |
| Группа изоляционного материала | I |
| Температура окружающей среды (при эксплуатации) | -60 °C ... 85 °C |
| Температура окружающей среды (хранение/транспорт) | -25 °C ... 55 °C () |
| Температура окружающей среды (при монтаже) | -5 °C ... 70 °C |
| Температура окружающей среды (при эксплуатации) | -5 °C ... 70 °C |
| Открытая боковая стенка | Нет |
| Крепление скобами | 1, 5 Нм ... 1, 8 Нм (Основание из полиэтилена с крепежным винтом, M4) |
| Результат испытания на колебания, широкополосные шумы | Испытание проведено |
| Спецификация испытания на колебания, широкополосные шумы | DIN EN 50155 (VDE 0115-200) 2008-03 |
| Спектр испытания | Испытания на долговечность, категория 1, класс B, в транспортной коробке |
| Частота испытания | от f1 = 5 Гц до f2 = 150 Гц |
| ASD-уровень | 0, 02 g²/Гц |
| Ускорение | 0, 8 г |
| Продолжительность испытания на каждую ось | 5 ч |
| Направления испытания | X-, Y- и Z-ось |
| Результат испытания на ударопрочность | Испытание проведено |
| Спецификация испытания на ударопрочность | DIN EN 50155 (VDE 0115-200) 2008-03 |
| Форма удара | Полусинусоида |
| Ускорение | 5г |
| Продолжительность удара | 30 мс |
| Количество ударов в 1 направлении | 3 |
| Направления испытания | X-, Y- и Z-ось (положит. и отрицат.) |
| Относительный температурный индекс изоляционного материала (Elec., UL 746 B) | 125 °C |
| Температурный индекс изоляционного материала (DIN EN 60216-1 (VDE 0304-21)) | 115 °C |
2. Размеры
| Ширина | 12, 2 мм |
| Длина | 51 мм |
| Высота | 49, 9 мм |
| Высота NS 35/7,5 | 50, 5 мм |
| Высота NS 35/15 | 58 мм |
3. Характеристики клемм
| Указание | Пожалуйста, учитывайте нагрузочную способность монтажной рейки по току. |
| Подключение | 1. ярус, подключение справа |
| Тип подключения | Винтовые зажимы |
| Резьба винтов | M5 |
| Длина снятия изоляции | 12 мм |
| Мин. момент затяжки | 2, 5 Нм |
| Момент затяжки, макс. | 3 Нм |
| Подключение согласно стандарту | МЭК 60947-7-2 |
| Сечение жесткого проводника мин. | 6 мм² |
| Сечение жесткого проводника макс. | 25 мм² |
| Сечение провода AWG мин. | 10 |
| Сечение провода AWG макс. | 4 |
| Сечение гибкого проводника мин. | 6 мм² |
| Сечение гибкого проводника макс. | 16 мм² |
| Мин. сечение гибкого проводника AWG | 10 |
| Сечение гибкого проводника AWG, макс. | 6 |
| Сечение гибкого проводника с кабельным наконечником, без пластмассовой втулки, мин. | 6 мм² |
| Сечение гибкого проводника с кабельным наконечником, без пластмассовой втулки, макс. | 16 мм² |
| Сечение гибкого проводника с кабельным наконечником, с пластмассовой втулкой, мин. | 6 мм² |
| Сечение гибкого проводника с кабельным наконечником, с пластмассовой втулкой, макс. | 16 мм² |
| 2 жестких провода одинакового сечения, мин. | 2, 5 мм² |
| 2 жестких провода одинакового сечения, макс. | 10 мм² |
| 2 гибких провода одинакового сечения, мин. | 2, 5 мм² |
| 2 гибких провода одинакового сечения, макс. | 6 мм² |
| 2 проводника одинакового сечения / гибкие с наконечниками TWIN с пластиковой втулкой, мин. | 4 мм² |
| 2 проводника одинакового сечения / гибкие с наконечниками TWIN с пластиковой втулкой, макс. | 6 мм² |
| 2 проводника одинакового сечения / гибкие с наконечниками без пластиковой втулки, мин. | 4 мм² |
| 2 проводника одинакового сечения / гибкие с наконечниками без пластиковой втулки, макс. | 6 мм² |
4. Стандарты и предписания
| Подключение согласно стандарту | МЭК 60947-7-2 |
| Класс воспламеняемости согласно UL 94 | V2 |
5. Соответствие экологическим нормам
| China RoHS | Период времени для применения по назначениюне ограничен = EFUP-e |
| Не содержит опасных веществ, выходящих за пределы пороговых значений |
6. eCl@ss
| ECl@ss 4.0 | 27141100 |
| ECl@ss 4.1 | 27141100 |
| ECl@ss 5.0 | 27141100 |
| ECl@ss 5.1 | 27141100 |
| ECl@ss 6.0 | 27141100 |
| ECl@ss 7.0 | 27141125 |
| ECl@ss 8.0 | 27141141 |
| ECl@ss 9.0 | 27141141 |
7. ETIM
| ETIM 3.0 | EC000897 |
| ETIM 4.0 | EC000901 |
| ETIM 5.0 | EC000901 |
| ETIM 6.0 | EC000901 |
| ETIM 7.0 | EC000901 |
8. UNSPSC
| UNSPSC 6.01 | 30211811 |
| UNSPSC 7.0901 | 39121410 |
| UNSPSC 11 | 39121410 |
| UNSPSC 12.01 | 39121410 |
| UNSPSC 13.2 | 39121410 |
| UNSPSC 18.0 | 39121410 |
| UNSPSC 19.0 | 39121410 |
| UNSPSC 20.0 | 39121410 |
| UNSPSC 21.0 | 39121410 |
Характеристики
Бренд
PHOENIX CONTACT
