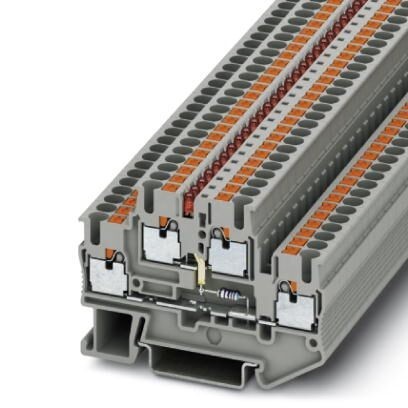

Двухъярусные клеммы PTTB 2,5-LA 60 RD

Описание

Характеристики

Двухъярусные клеммы, номинальное напряжение 500 В, номинальный ток 20 A, тип подключенияЗажимы Push-in, cечение 0,14 мм² - 4 мм², AWG 26 - 12, длина 68 мм, ширина 5,2 мм, цвет cерый, монтажNS 35/7,5, NS 35/15

Характеристики
Оглавление 1. Общие сведения
2. Размеры
3. Характеристики клемм
4. Стандарты и предписания
5. Соответствие экологическим нормам
6. eCl@ss
7. ETIM
8. UNSPSC
1. Общие сведения
Указание Рабочее напряжение отображается моделями, оснащенными световым индикатором. Характеристики СИД 30 В DC — 60 В DC, 0, 8 мА —1, 8 мА
Количество ярусов 2
Количество точек подключения 4
Номинальное сечение 2, 5 мм²
Цвет cерый
Изоляционный материал PA
Класс воспламеняемости согласно UL 94 V0
Расчетное импульсное напряжение 4 кВ
Категория перенапряжения III
Группа изоляционного материала I
Макс. мощность потерь при номинальных условиях 0, 77 Вт (при подключении нескольких ярусов значение увеличивается)
Температура окружающей среды (при эксплуатации) -60 °C ... 85 °C
Температура окружающей среды (хранение/транспорт) -25 °C ... 55 °C ()
Температура окружающей среды (при монтаже) -5 °C ... 70 °C
Температура окружающей среды (при эксплуатации) -5 °C ... 70 °C
Номинальный ток IN 20 A
Максимальный ток нагрузки 24 A (при сечении жесткого провода 4 мм²)
Номинальное напряжение UN 500 В (Рабочее напряжение определяется выбранным вариантом светового индикатора)
Открытая боковая стенка Да
Относительный температурный индекс изоляционного материала (Elec.UL 746 B) 130 °C
Температурный индекс изоляционного материала (DIN EN 60216-1 (VDE 0304-21)) 130 °C
Статическое использование изоляционного материала на холоде -60 °C
Воспламеняемость поверхности NFPA 130 (ASTM E 162) имеется
Специфическая оптическая плотность дымовых газов NFPA 130 (ASTM E 662) имеется
Токсичность дымовых газов NFPA 130 (SMP 800C) имеется
Калориметрическая теплоотдача NFPA 130 (ASTM E 1354) 28 MJ/kg
Противопожарная защита рельсовых ТС (DIN EN 45545-2) R22 HL 1 - HL 3
Противопожарная защита рельсовых ТС (DIN EN 45545-2) R23 HL 1 - HL 3
Противопожарная защита рельсовых ТС (DIN EN 45545-2) R24 HL 1 - HL 3
Противопожарная защита рельсовых ТС (DIN EN 45545-2) R26 HL 1 - HL 3
2. Размеры
Ширина 5, 2 мм
Длина 68 мм
Высота NS 35/7,5 47, 5 мм
Высота NS 35/15 55 мм
3. Характеристики клемм
Тип подключения Зажимы Push-in
Сечение жесткого проводника мин. 0, 14 мм²
Сечение жесткого проводника макс. 4 мм²
Сечение гибкого проводника мин. 0, 14 мм²
Сечение гибкого проводника макс. 4 мм²
Сечение провода AWG мин. 26
Сечение провода AWG макс. 12
Сечение гибкого проводника с кабельным наконечником, без пластмассовой втулки, мин. 0, 14 мм²
Сечение гибкого проводника с кабельным наконечником, без пластмассовой втулки, макс. 2, 5 мм²
Сечение гибкого проводника с кабельным наконечником, с пластмассовой втулкой, мин. 0, 14 мм²
Сечение гибкого проводника с кабельным наконечником, с пластмассовой втулкой, макс. 2, 5 мм²
2 проводника одинакового сечения / гибкие с наконечниками TWIN с пластиковой втулкой, макс. 0, 5 мм²
Длина снятия изоляции 10 мм
Калиберная пробка A3
4. Стандарты и предписания
Подключение согласно стандарту CSA
Класс воспламеняемости согласно UL 94 V0
5. Соответствие экологическим нормам
China RoHS Период времени для применения по назначениюне ограничен = EFUP-e
Не содержит опасных веществ, выходящих за пределы пороговых значений
6. eCl@ss
ECl@ss 4.0 27141100
ECl@ss 4.1 27141100
ECl@ss 5.0 27141100
ECl@ss 5.1 27141100
ECl@ss 6.0 27141100
ECl@ss 7.0 27141120
ECl@ss 8.0 27141120
ECl@ss 9.0 27141120
7. ETIM
ETIM 2.0 EC000897
ETIM 3.0 EC000897
ETIM 4.0 EC000897
ETIM 5.0 EC000897
ETIM 6.0 EC000897
ETIM 7.0 EC000897
8. UNSPSC
UNSPSC 6.01 30211811
UNSPSC 7.0901 39121410
UNSPSC 11 39121410
UNSPSC 12.01 39121410
UNSPSC 13.2 39121410
UNSPSC 18.0 39121410
UNSPSC 19.0 39121410
UNSPSC 20.0 39121410
UNSPSC 21.0 39121410
