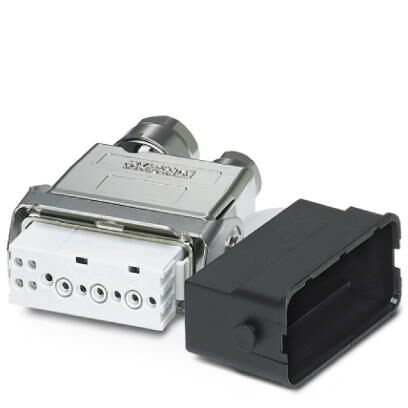

Штекерный разъем для привода на трехфазном токе. Металлический сальниковый корпус с защитой от ЭМВ и контактным модулем Push-in, с резьбовыми соединениями (цепь питания и управления). С заглушками в резьбовом соединении контура управления. 4-контактный управляющий провод. С треугольной звездообразной перемычкой. С защитной крышкой класса IP54.
Характеристики
Оглавление 1. Общие сведения
2. Окружающие условия
3. Данные о материале
4. Электрические характеристики
5. Стандарты и предписания
6. Соответствие экологическим нормам
7. eCl@ss
8. ETIM
9. UNSPSC
2. Окружающие условия
3. Данные о материале
4. Электрические характеристики
5. Стандарты и предписания
6. Соответствие экологическим нормам
7. eCl@ss
8. ETIM
9. UNSPSC
1. Общие сведения
| Степень загрязнения | 3 |
| Циклы установки | ≥ 100 |
| Размер | MOT |
| Сечение проводников | 0, 5 мм² ... 2, 5 мм² (Цепь питания) |
| 0, 5 мм² ... 1, 5 мм² (Цепь управления) | |
| Сечение AWG | 20 ... 14 |
| 20 ... 16 | |
| Длина зачищенной части одной жилы | 12 мм (Технология Push-in) |
| Наружный диаметр кабеля, минимальный | 7 мм |
| Наружный диаметр кабеля, максимальный | 14, 5 мм |
2. Окружающие условия
| Температура окружающей среды (при эксплуатации) | -30 °C ... 100 °C |
| Степень защиты | IP67 |
3. Данные о материале
| Материал, уплотнение | EPDM |
| Материал корпуса | PA |
| Материал, контакт | CuZn |
| Материал, контактная поверхность | Золото |
| Материал, контактная поверхность, управляющий контакт | Au |
| Материал, держатель контакта | PA |
4. Электрические характеристики
| Расчетное напряжение (III/3) | 250 В (Сигнал) |
| Расчетное импульсное напряжение | 6 кВ (Цепь питания "фаза-корпус") |
| 8 кВ (Цепь питания "фаза-фаза") | |
| 4 кВ (Цепь управления) | |
| Расчетный ток | 16, 5 A (Контакты цепи питания) |
| 2, 5 A (Контакты цепи управления) |
5. Стандарты и предписания
| Класс воспламеняемости согласно UL 94 | V0 |
| Указания по безопасности | ОСТОРОЖНО! Не допускается подсоединять или разъединять штекерные соединители, если токоведущие части находятся под напряжением. Несоблюдение правил и ненадлежащее использование могут привести к травмам и/или повреждению имущества. |
| • ОСТОРОЖНО! Вводить в эксплуатацию только технически безупречные изделия. Изделия необходимо регулярно проверять на повреждения. Немедленно выводить из эксплуатации неисправные изделия. Поврежденные изделия подлежат замене. Ремонт невозможен. | |
| • ОСТОРОЖНО! Устанавливать и эксплуатировать изделие разрешается только квалифицированному персоналу при учете следующих указаний по безопасности. Квалифицированный персонал должен владеть основами электротехники. Он должен быть в состоянии распознавать опасности и избегать их. Соответствующий символ на упаковке указывает на то, что для установки и эксплуатации требуется квалифицированный персонал. | |
| • Продукты предназначены для использования в установках, устройствах управления и электрических приборах. | |
| • При эксплуатации штекерных соединителей вне помещений необходимо обеспечить специальную защиту от погодных воздействий. | |
| • Готовые изделия не подлежат манипуляции или ненадлежащему вскрытию упаковки. | |
| • Использовать только ответные части штекеров, соответствующие заданным в технических данных стандартам (например, приведенные в принадлежностях к изделию на сайте phoenixcontact.com/products). | |
| • При непосредственном использовании продукции с изделиями других производителей ответственность несет пользователь. | |
| • При рабочем напряжении >50 В AC электропроводящие корпуса разъемов должны быть заземлены | |
| • Следите за тем, чтобы защитное и функциональное заземление были подключены соответствующим образом. | |
| • При объединении нескольких цепей в одном кабеле и/или соединителе следует соблюдать требования VDE 0100/1.97 § 411.1.3.2 и DIN EN 60204/11.98 § 14.1.3 | |
| • Соблюдать соответствующие технические данные. Информацию можно найти o на изделииo на упаковочной этикеткеo в прилагаемой документацииo в сети по адресу phoenixcontact.com/products рядом с изделием | |
| • Использовать только рекомендуемые компанией Phoenix Contact инструменты | |
| • Необходимо учитывать инструкцию по установке / монтажу, которая имеется в разделе загрузок на странице изделия phoenixcontact.com/products. | |
| • Закрыть неиспользуемые штекерные соединители при помощи защитной крышки. Подходящие принадлежности указаны в разделе принадлежностей изделия на сайте phoenixcontact.com/products рядом с изделием | |
| • Эксплуатировать штекерный соединитель только в полностью вставленном состоянии. | |
| • Обратить внимание, что при прокладке проводников растягивающая нагрузка на штекеры не превышает установленных границ. | |
| • Соблюдайте минимальный радиус изгиба проводника. Прокладывайте проводник, не скручивая его. |
6. Соответствие экологическим нормам
| REACh SVHC | Lead 7439-92-1 |
| China RoHS | Период времени для применения по назначению (EFUP)50 лет |
| Информация об опасных веществах приведена в декларации производителя во вкладке «Загрузки» |
7. eCl@ss
| ECl@ss 10.0.1 | 27440202 |
| ECl@ss 4.0 | 27140800 |
| ECl@ss 4.1 | 27140800 |
| ECl@ss 5.0 | 27143400 |
| ECl@ss 5.1 | 27261200 |
| ECl@ss 6.0 | 27261200 |
| ECl@ss 7.0 | 27440202 |
| ECl@ss 8.0 | 27440202 |
| ECl@ss 9.0 | 27440202 |
8. ETIM
| ETIM 4.0 | EC000437 |
| ETIM 5.0 | EC000437 |
| ETIM 6.0 | EC000437 |
| ETIM 7.0 | EC000437 |
9. UNSPSC
| UNSPSC 6.01 | 30211923 |
| UNSPSC 7.0901 | 39121522 |
| UNSPSC 11 | 39121522 |
| UNSPSC 12.01 | 39121522 |
| UNSPSC 13.2 | 31261501 |
| UNSPSC 18.0 | 31261501 |
| UNSPSC 19.0 | 31261501 |
| UNSPSC 20.0 | 31261501 |
| UNSPSC 21.0 | 31261501 |
