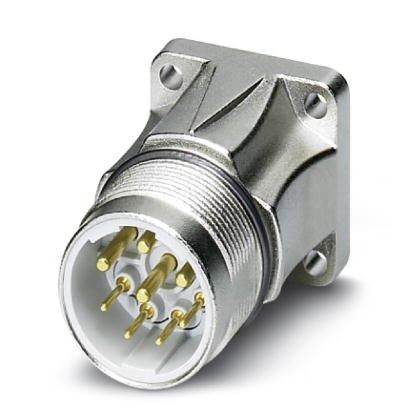

Аппаратн. соединитель, передняя стенка, прямой, для стандартной блокировки и SPEEDCON, M23, полюсов5+PE, тип контактовШтифт, Обжим, Аксиальное уплотнительное кольцо, 4x Ø 3,2, экранирован.есть, размер фланца26 мм x 26 мм, диапазон диаметра кабеля0 мм ... 0 мм, Совместим с ответными частями с накатанными гайками SPEEDCON или стандартными M23
Характеристики
Оглавление 1. Общие сведения
2. Окружающие условия
3. Материал
4. Данные согласно DIN EN 61984 2001
5. Соответствие экологическим нормам
6. eCl@ss
7. ETIM
8. UNSPSC
2. Окружающие условия
3. Материал
4. Данные согласно DIN EN 61984 2001
5. Соответствие экологическим нормам
6. eCl@ss
7. ETIM
8. UNSPSC
1. Общие сведения
| Указание | Указания по заказуЗаказать отдельно обжимные контакты 6 x Ø 2 мм |
| Тип фиксатора | для стандартной блокировки и SPEEDCON |
| Кодирование | N |
| Способ подсоединения контакта | Обжим |
| Тип контакта | Штифт |
| Полюсов | 6 |
| Диаметр силового контакта | 2 мм |
| Расчетный ток силовых контактов | 30 A |
| Диаметр контакта сигнальной цепи | 2 мм |
| Отверстие для ввода кабеля | 0 мм ... 0 мм |
| Крепежный резьбовой элемент корпуса, Pg | без |
| Тип монтажа | 4x Ø 3, 2 |
2. Окружающие условия
| Температура окружающей среды | -40 °C ... 125 °C |
| Степень защиты | IP67 |
3. Материал
| Материал корпуса | Точеные частимедно-цинковый сплав (CuZn), литые частицинк (GD-Zn) |
| Материал изолирующей части корпуса | PA 6.6 |
| Материал уплотнительного кольца | FPM |
4. Данные согласно DIN EN 61984 2001
| Высота установки, макс. | 3000 м |
| Номинальное / рабочее напряжение силового контакта | 630 В |
| Расчетное импульсное напряжение для силового контакта | 6 кВ |
| Категория перенапряжения для силового контакта | III |
| Степень загрязнения силового контакта | 3 |
| Расчетное импульсное напряжение для сигнального контакта | 4 кВ |
| Категория перенапряжения для сигнального контакта | III |
| Степень загрязнения для сигнального контакта | 3 |
5. Соответствие экологическим нормам
| China RoHS | Период времени для применения по назначениюне ограничен = EFUP-e |
| Не содержит опасных веществ, выходящих за пределы пороговых значений |
6. eCl@ss
| ECl@ss 10.0.1 | 27440109 |
| ECl@ss 4.0 | 27260700 |
| ECl@ss 4.1 | 27260700 |
| ECl@ss 5.0 | 27260700 |
| ECl@ss 5.1 | 27260700 |
| ECl@ss 6.0 | 27260700 |
| ECl@ss 7.0 | 27440102 |
| ECl@ss 8.0 | 27440102 |
| ECl@ss 9.0 | 27440103 |
7. ETIM
| ETIM 3.0 | EC001121 |
| ETIM 4.0 | EC001121 |
| ETIM 5.0 | EC002635 |
| ETIM 6.0 | EC002061 |
8. UNSPSC
| UNSPSC 6.01 | 43172015 |
| UNSPSC 7.0901 | 43201404 |
| UNSPSC 11 | 43172015 |
| UNSPSC 12.01 | 43201404 |
| UNSPSC 13.2 | 39121413 |
| UNSPSC 18.0 | 39121413 |
| UNSPSC 19.0 | 39121413 |
| UNSPSC 20.0 | 39121413 |
| UNSPSC 21.0 | 39121413 |
Характеристики
Бренд
PHOENIX CONTACT
Последняя стоимость
5454.36
