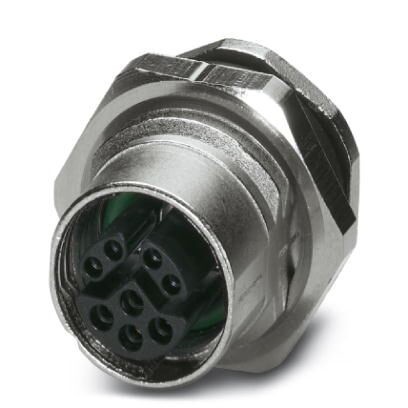

Гибридное встраиваемое гнездо, Ethernet, 8-контактное, M12-SPEEDCON, монтаж на заднюю стенку/при помощи винтового соединения с резьбой М16, с прямыми выводами под пайку
Характеристики
Оглавление 1. Окружающие условия
2. Общие характеристики
3. Параметры, головка 1
4. Стандарты и предписания
5. Соответствие экологическим нормам
6. eCl@ss
7. ETIM
8. UNSPSC
2. Общие характеристики
3. Параметры, головка 1
4. Стандарты и предписания
5. Соответствие экологическим нормам
6. eCl@ss
7. ETIM
8. UNSPSC
1. Окружающие условия
| Степень защиты | IP67 |
| Температура окружающей среды (при эксплуатации) | -25 °C ... 85 °C |
| -40 °C ... 85 °C (без механического приведения в действие) |
2. Общие характеристики
| Указание | Электрические и механические параметры указаны с учетом наличия правильно зафиксированного и установленного штекерного соединителя. Если соединитель не зафиксирован и существует вероятность попадания в него грязи, то рекомендуется закрыть его защитным колпаком > IP54. Кроме того, необходимо учитывать воздействия со стороны проводов, кабелей и печатных плат. |
| Расчетный ток при 40 ℃ | 0, 5 A (Данные) |
| 6 A (Соединение активно) | |
| Расчетное напряжение | 48 В AC (Питание и данные) |
| 50 В DC (Питание и данные) | |
| Расчетное импульсное напряжение | 0, 8 кВ |
| Полюсов | 8 |
| Тип сигнала/категория | Ethernet Hybrid CAT5 (МЭК 11801 2002), 100 Мбит/с |
| Стандарты/нормативные документы | Разъем M12 МЭК 61076-2-113 |
| Категория перенапряжения | III |
| Степень загрязнения | 3 |
| Тип подключения | Выводы под пайку |
| Материал, контакт | CuZn |
| Материал, держатель контакта | PPA |
| Материал, контактная поверхность | Ni/Au |
| Степень защиты | IP67, в смонтированном состоянии |
3. Параметры, головка 1
| Экранирован. | есть |
| Конструкция, сторона штекера | Встраиваемая гнездовая часть разъема, прямая |
4. Стандарты и предписания
| Стандарты/нормативные документы | Разъем M12 МЭК 61076-2-113 |
| Класс воспламеняемости согласно UL 94 | V0 |
5. Соответствие экологическим нормам
| REACh SVHC | Lead 7439-92-1 |
| China RoHS | Период времени для применения по назначению (EFUP)50 лет |
| Информация об опасных веществах приведена в декларации производителя во вкладке «Загрузки» |
6. eCl@ss
| ECl@ss 10.0.1 | 27440102 |
| ECl@ss 4.0 | 27260700 |
| ECl@ss 4.1 | 27260700 |
| ECl@ss 5.0 | 27260700 |
| ECl@ss 5.1 | 27260700 |
| ECl@ss 6.0 | 27279200 |
| ECl@ss 7.0 | 27440103 |
| ECl@ss 8.0 | 27440103 |
| ECl@ss 9.0 | 27440102 |
7. ETIM
| ETIM 3.0 | EC001031 |
| ETIM 4.0 | EC002498 |
| ETIM 5.0 | EC002061 |
| ETIM 6.0 | EC002061 |
8. UNSPSC
| UNSPSC 6.01 | 31261501 |
| UNSPSC 7.0901 | 31261501 |
| UNSPSC 11 | 31261501 |
| UNSPSC 12.01 | 31261501 |
| UNSPSC 13.2 | 39121413 |
| UNSPSC 18.0 | 39121413 |
| UNSPSC 19.0 | 39121413 |
| UNSPSC 20.0 | 39121413 |
| UNSPSC 21.0 | 39121413 |
