Встраиваемые разъемы SACC-CI-M12FSB-5CON-L90 SH SCO

Бренд:Phoenix Contact
К сравнению
В избранное
Артикул:AF150942
Встраиваемые разъемы SACC-CI-M12FSB-5CON-L90 SH SCO
Бренд
Последняя стоимость
Данная модель является проектным / заказным оборудованием.
Условия и цена предоставляются и уточняются по запросу.
Поставка под заказ.
Последняя стоимость:1429.72
Категории: Клеммы и разъемы
Описание
Характеристики

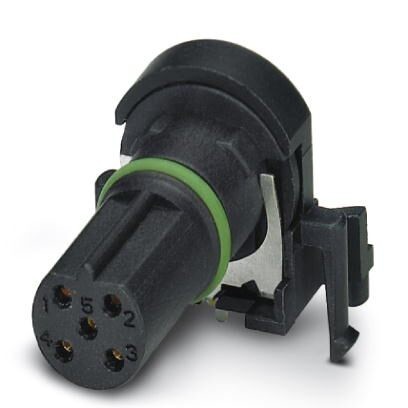

Встраиваемый соединитель для датчика / исполнительного устройства, розетка, 5-полюсный, с механическим ключом B-типа, экранированный, с угловыми выводами под пайку, только контактные вставки


Характеристики
Оглавление 1. Окружающие условия
2. Общие сведения
3. Материал
4. Кабель
5. Стандарты и предписания
6. Соответствие экологическим нормам
7. eCl@ss
8. ETIM
9. UNSPSC
1. Окружающие условия
Температура окружающей среды (при эксплуатации)-25 °C ... 85 °C (вилка / розетка)
-40 °C ... 85 °C (без механического приведения в действие)
Степень защитыIP67
2. Общие сведения
УказаниеЭлектрические и механические параметры указаны с учетом наличия правильно зафиксированного и установленного штекерного соединителя. Если соединитель не зафиксирован и существует вероятность попадания в него грязи, то рекомендуется закрыть его защитным колпаком > IP54. Кроме того, необходимо учитывать воздействия со стороны проводов, кабелей и печатных плат.
Расчетный ток при 40  ℃4 A
Расчетное напряжение60 В
Расчетное импульсное напряжение1, 5 кВ
Полюсов5
Сопротивление изоляции≥ 100 MΩ
КодированиеB - инверс.
Стандарты/нормативные документыРазъем M12 МЭК  61076-2-101
Индикатор состоянияНет
Категория перенапряженияII
Степень загрязнения3
Тип подключенияВыводы под пайку
Циклы установки>100
Момент затяжки3 Нм ... 4 Нм (С монтажной стороны)
Тип монтажаМонтаж на печатную плату
3. Материал
Класс воспламеняемости согласно UL 94V0
Материал, контактCuZn
Материал, контактная поверхностьЗолото
Материал, держатель контактаPA 6.6
Материал уплотненияFKM / EPDM
4. Кабель
Сечение провода0, 34 мм²
Конструкция кабеля, сигнальная линия7x 0, 25 мм
Диаметр проводника вкл. изоляцию1, 2 мм ±0, 07 мм
Толщина стенки, изоляция0, 21 мм
Стандарты/нормативные документыРазъем M12 МЭК  61076-2-101
Сопротивление изоляции≥ 20 МΩ*км
Сопротивление кабеля≤ 57, 6 мΩ/м
Номинальное напряжение, проводник300 В
Испытательное напряжение, проводник2000 В  AC
Температура окружающей среды (при эксплуатации)-40 °C ... 85 °C (кабель, жестко прокладываемый)
-25 °C ... 85 °C (кабель, для подвижного монтажа)
5. Стандарты и предписания
Стандарты/нормативные документыРазъем M12 МЭК  61076-2-101
Класс воспламеняемости согласно UL 94V0
6. Соответствие экологическим нормам
REACh SVHCLead 7439-92-1
China RoHSПериод времени для применения по назначению (EFUP)50 лет
Информация об опасных веществах приведена в декларации производителя во вкладке «Загрузки»
7. eCl@ss
ECl@ss 10.0.127440102
ECl@ss 4.027140800
ECl@ss 4.127140800
ECl@ss 5.027143400
ECl@ss 5.127143400
ECl@ss 6.027279200
ECl@ss 7.027440103
ECl@ss 8.027440103
ECl@ss 9.027440102
8. ETIM
ETIM 3.0EC001855
ETIM 4.0EC002061
ETIM 5.0EC002061
ETIM 6.0EC002061
9. UNSPSC
UNSPSC 6.0131251501
UNSPSC 7.090131251501
UNSPSC 1131251501
UNSPSC 12.0131251501
UNSPSC 13.239121413
UNSPSC 18.039121413
UNSPSC 19.039121413
UNSPSC 20.039121413
UNSPSC 21.039121413
