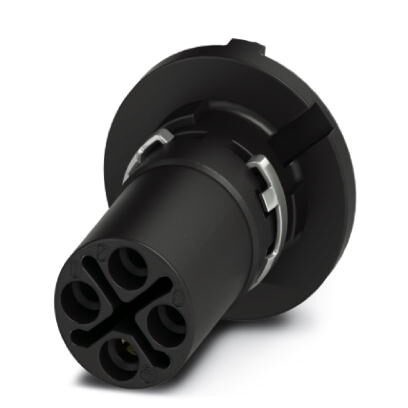

Встраиваемые разъемы, Универсальный, 4-полюсн., Гнездо, прямое, S - Power, Монтаж на печатную плату, Выводы под пайку (THR)
Характеристики
Оглавление 1. Окружающие условия
2. Общие сведения
3. Материал
4. Кабель
5. Стандарты и предписания
6. Соответствие экологическим нормам
7. eCl@ss
8. ETIM
9. UNSPSC
2. Общие сведения
3. Материал
4. Кабель
5. Стандарты и предписания
6. Соответствие экологическим нормам
7. eCl@ss
8. ETIM
9. UNSPSC
1. Окружающие условия
| Температура окружающей среды (при эксплуатации) | -25 °C ... 105 °C |
| -40 °C ... 105 °C (без механического приведения в действие) | |
| Степень защиты | IP67 (правильно установлен и зафиксирован) |
2. Общие сведения
| Указание | Электрические и механические параметры указаны с учетом наличия правильно зафиксированного и установленного штекерного соединителя. Если соединитель не зафиксирован и существует вероятность попадания в него грязи, то рекомендуется закрыть его защитным колпаком > IP54. Кроме того, необходимо учитывать воздействия со стороны проводов, кабелей и печатных плат. |
| Расчетный ток при 40 ℃ | 12 A |
| Расчетное напряжение | 630 В |
| Расчетное импульсное напряжение | 6 кВ |
| Полюсов | 4 |
| Сопротивление изоляции | ≥ 100 MΩ |
| Кодирование | S - Power |
| Стандарты/нормативные документы | Разъем M12 |
| Тип сигнала/категория | Универсальный |
| Категория перенапряжения | III |
| Степень загрязнения | 3 |
| Тип подключения | Выводы под пайку (THR) |
| Циклы установки | >100 |
| Тип монтажа | Монтаж на печатную плату |
3. Материал
| Класс воспламеняемости согласно UL 94 | V0 |
| Материал, контакт | CuZn |
| Материал, контактная поверхность | Золото |
| Материал, держатель контакта | PA4T |
4. Кабель
| Стандарты/нормативные документы | Разъем M12 |
5. Стандарты и предписания
| Стандарты/нормативные документы | Разъем M12 |
| Класс воспламеняемости согласно UL 94 | V0 |
6. Соответствие экологическим нормам
| REACh SVHC | Lead 7439-92-1 |
| China RoHS | Период времени для применения по назначению (EFUP)50 лет |
| Информация об опасных веществах приведена в декларации производителя во вкладке «Загрузки» |
7. eCl@ss
| ECl@ss 10.0.1 | 27440102 |
| ECl@ss 4.0 | 27140800 |
| ECl@ss 4.1 | 27140800 |
| ECl@ss 5.0 | 27143400 |
| ECl@ss 5.1 | 27143400 |
| ECl@ss 6.0 | 27279200 |
| ECl@ss 7.0 | 27440103 |
| ECl@ss 8.0 | 27440103 |
| ECl@ss 9.0 | 27440102 |
8. ETIM
| ETIM 3.0 | EC002061 |
| ETIM 4.0 | EC002062 |
| ETIM 5.0 | EC002061 |
| ETIM 6.0 | EC002061 |
9. UNSPSC
| UNSPSC 6.01 | 31251501 |
| UNSPSC 7.0901 | 31251501 |
| UNSPSC 11 | 31251501 |
| UNSPSC 12.01 | 31251501 |
| UNSPSC 13.2 | 39121413 |
| UNSPSC 18.0 | 39121413 |
| UNSPSC 19.0 | 39121413 |
| UNSPSC 20.0 | 39121413 |
| UNSPSC 21.0 | 39121413 |
