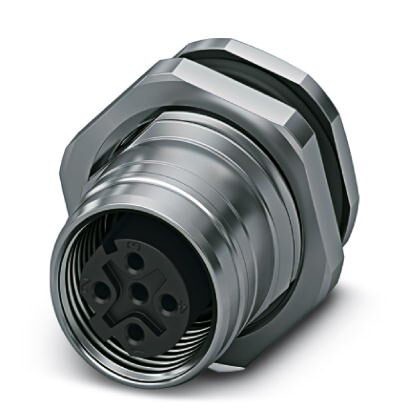

Встраиваемый штекер датчика/исполнительного элемента, 4 конт., M12 PUSH-PULL, кодировка D, монтаж на заднюю стенку/винтовым зажимом M16, с прямыми выводами под пайку
Характеристики
Оглавление 1. Размеры
2. Окружающие условия
3. Общие сведения
4. Материал
5. Кабель
6. Стандарты и предписания
7. Соответствие экологическим нормам
8. eCl@ss
9. ETIM
2. Окружающие условия
3. Общие сведения
4. Материал
5. Кабель
6. Стандарты и предписания
7. Соответствие экологическим нормам
8. eCl@ss
9. ETIM
1. Размеры
| Длина штыря под пайку | 6 мм |
2. Окружающие условия
| Температура окружающей среды (при эксплуатации) | -25 °C ... 85 °C (вилка / розетка) |
| -40 °C ... 85 °C (без механического приведения в действие) | |
| Степень защиты | IP67 |
3. Общие сведения
| Указание | Электрические и механические параметры указаны с учетом наличия правильно зафиксированного и установленного штекерного соединителя. Если соединитель не зафиксирован и существует вероятность попадания в него грязи, то рекомендуется закрыть его защитным колпаком > IP54. Кроме того, необходимо учитывать воздействия со стороны проводов, кабелей и печатных плат. |
| Расчетный ток при 40 ℃ | 4 A |
| Расчетное напряжение | 250 В |
| Расчетное импульсное напряжение | 1, 5 кВ |
| Полюсов | 4 |
| Кодирование | с механическим ключом D-типа |
| Стандарты/нормативные документы | Разъем M12 МЭК 61076-2-101 push-pull |
| Индикатор состояния | Нет |
| Категория перенапряжения | II |
| Степень загрязнения | 3 |
| Тип подключения | Контакты для пайки волной припоя |
| Циклы установки | >100 |
| Момент затяжки | 3 Нм ... 4 Нм (С монтажной стороны) |
| Тип монтажа | Монтаж с внутренней стороны M16 x 1, 5 с плоской гайкой |
4. Материал
| Класс воспламеняемости согласно UL 94 | V0 |
| Материал, контакт | CuZn |
| Материал, контактная поверхность | Золото |
| Материал, держатель контакта | PA 6.6 |
| Материал корпуса ручки | латунь, никелированный |
| Материал накатанной гайки | латунь, никелированный |
| Материал | латунь, никелированный |
| Материал уплотнения | NBR/FKM |
| Дополнительные данные о материале | PU 2K (Материал для заливки) |
5. Кабель
| Стандарты/нормативные документы | Разъем M12 МЭК 61076-2-101 push-pull |
6. Стандарты и предписания
| Стандарты/нормативные документы | Разъем M12 МЭК 61076-2-101 push-pull |
| Класс воспламеняемости согласно UL 94 | V0 |
7. Соответствие экологическим нормам
| REACh SVHC | Lead 7439-92-1 |
| China RoHS | Период времени для применения по назначению (EFUP)50 лет |
| Информация об опасных веществах приведена в декларации производителя во вкладке «Загрузки» |
8. eCl@ss
| ECl@ss 10.0.1 | 27440109 |
| ECl@ss 8.0 | 27440103 |
| ECl@ss 9.0 | 27440103 |
9. ETIM
| ETIM 6.0 | EC002061 |
