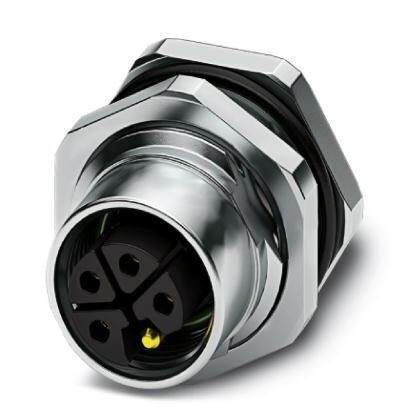

Встраиваемые разъемы, Мощность, 5-полюсн., Гнездо, прямое, M12, L-кодирование, Монтаж с внутренней стороны, M16 x 1,5, Выводы под пайку
Характеристики
Оглавление 1. Окружающие условия
2. Общие сведения
3. Материал
4. Кабель
5. Стандарты и предписания
6. Соответствие экологическим нормам
7. eCl@ss
8. ETIM
9. UNSPSC
2. Общие сведения
3. Материал
4. Кабель
5. Стандарты и предписания
6. Соответствие экологическим нормам
7. eCl@ss
8. ETIM
9. UNSPSC
1. Окружающие условия
| Температура окружающей среды (при эксплуатации) | -25 °C ... 85 °C (вилка / розетка) |
| -40 °C ... 85 °C (без механического приведения в действие) | |
| Степень защиты | IP67 |
2. Общие сведения
| Указание | Электрические и механические параметры указаны с учетом наличия правильно зафиксированного и установленного штекерного соединителя. Если соединитель не зафиксирован и существует вероятность попадания в него грязи, то рекомендуется закрыть его защитным колпаком > IP54. Кроме того, необходимо учитывать воздействия со стороны проводов, кабелей и печатных плат. |
| FE без связи с доступными металлическими частями, без защитной функции | |
| Расчетный ток при 40 ℃ | 16 A |
| Расчетное напряжение | 63 В |
| Расчетное импульсное напряжение | 1, 5 кВ |
| Полюсов | 5 |
| Кодирование | L - Power |
| Стандарты/нормативные документы | Разъем M12 МЭК 61076-2-111 с примыканием |
| Тип сигнала/категория | Мощность |
| Категория перенапряжения | III |
| Степень загрязнения | 3 |
| Тип подключения | Выводы под пайку |
| Циклы установки | >100 |
| Тип монтажа | Монтаж с внутренней стороны M16 x 1, 5 с плоской гайкой |
3. Материал
| Класс воспламеняемости согласно UL 94 | V0 |
| Материал, контакт | CuZn |
| Материал, контактная поверхность | Золото |
| Материал, держатель контакта | PA |
| Материал накатанной гайки | Цинк. литья под давлением, с никелевым покрытием |
| Материал уплотнения | FKM |
| Дополнительные данные о материале | PU 2K (Материал для заливки) |
4. Кабель
| Стандарты/нормативные документы | Разъем M12 МЭК 61076-2-111 с примыканием |
5. Стандарты и предписания
| Стандарты/нормативные документы | Разъем M12 МЭК 61076-2-111 с примыканием |
| Класс воспламеняемости согласно UL 94 | V0 |
6. Соответствие экологическим нормам
| REACh SVHC | Lead 7439-92-1 |
| China RoHS | Период времени для применения по назначению (EFUP)50 лет |
| Информация об опасных веществах приведена в декларации производителя во вкладке «Загрузки» |
7. eCl@ss
| ECl@ss 10.0.1 | 27440102 |
| ECl@ss 4.0 | 27140800 |
| ECl@ss 4.1 | 27140800 |
| ECl@ss 5.0 | 27143400 |
| ECl@ss 5.1 | 27143400 |
| ECl@ss 6.0 | 27279200 |
| ECl@ss 7.0 | 27440103 |
| ECl@ss 8.0 | 27440103 |
| ECl@ss 9.0 | 27440102 |
8. ETIM
| ETIM 5.0 | EC002061 |
| ETIM 6.0 | EC002061 |
9. UNSPSC
| UNSPSC 13.2 | 39121413 |
| UNSPSC 18.0 | 39121413 |
| UNSPSC 19.0 | 39121413 |
| UNSPSC 20.0 | 39121413 |
| UNSPSC 21.0 | 39121413 |
