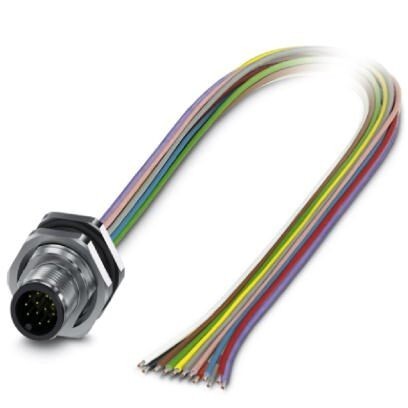

Встраиваемые разъемы SACC-DSI-M12MS-8P-M16XL/0,5

Бренд:Phoenix Contact
К сравнению
В избранное
Артикул:AF150789
Встраиваемые разъемы SACC-DSI-M12MS-8P-M16XL/0,5
Бренд
Последняя стоимость
Данная модель является проектным / заказным оборудованием.
Условия и цена предоставляются и уточняются по запросу.
Поставка под заказ.
Последняя стоимость:2229.78
Категории: Клеммы и разъемы
Описание
Характеристики

Встраиваемые разъемы, Универсальный, 8-полюсн., Штекеры, M12, А-кодирование, Монтаж с внутренней стороны, M16 x 1,5, Отдельные проводники, длина кабеля0,5 м, 0,25 мм², Гибкий кабель TPE


Характеристики
Оглавление 1. Размеры
2. Окружающие условия
3. Общие сведения
4. Материал
5. Кабель
6. Стандарты и предписания
7. Соответствие экологическим нормам
8. eCl@ss
9. ETIM
10. UNSPSC
1. Размеры
Длина кабеля0, 5 м
2. Окружающие условия
Температура окружающей среды (при эксплуатации)-25 °C ... 85 °C (вилка / розетка)
Степень защитыIP67
IP67
3. Общие сведения
УказаниеЭлектрические и механические параметры указаны с учетом наличия правильно зафиксированного и установленного штекерного соединителя. Если соединитель не зафиксирован и существует вероятность попадания в него грязи, то рекомендуется закрыть его защитным колпаком > IP54. Кроме того, необходимо учитывать воздействия со стороны проводов, кабелей и печатных плат.
Расчетный ток при 40  ℃2 A
Расчетное напряжение30 В
Расчетное импульсное напряжение0, 8 кВ
Полюсов8
Сопротивление изоляции≥ 100 MΩ
КодированиеA - стандарт
Стандарты/нормативные документыРазъем M12 МЭК  61076-2-101
Тип сигнала/категорияУниверсальный
Индикатор состоянияНет
Категория перенапряженияII
Степень загрязнения3
Тип подключенияОтдельные проводники
Циклы установки>100
Момент затяжки0, 8 Нм ... 1, 3 Нм (С монтажной стороны)
Тип монтажаМонтаж с внутренней стороны M16 x 1, 5 с контргайкой
Указания по монтажуУстройство ограничения момента затяжки
4. Материал
Класс воспламеняемости согласно UL 94V0
Материал, контактCuZn
Материал, контактная поверхностьЗолото
Материал, держатель контактаPA 6.6
Материал накатанной гайкиЦинк. литья под давлением, с никелевым покрытием
Материал уплотненияFKM
5. Кабель
Тип кабеляГибкий кабель TPE
Сечение провода0, 25 мм²
AWG, сигнальная линия24
Конструкция кабеля, сигнальная линия14x 0, 15 мм
Диаметр проводника вкл. изоляцию1, 15 мм ±0, 07 мм
Толщина стенки, изоляция0, 21 мм
Цвета жилкоричневый, синий, белый, серый, розовый, красный, желтый, зеленый
Материал, изоляция проводникаTPE
Материал проводникагибкий провод из оцинкованной меди
Стандарты/нормативные документыРазъем M12 МЭК  61076-2-101
Сопротивление изоляции≥ 20 МΩ*км
Сопротивление кабеля≤ 80 мΩ/м
Номинальное напряжение, проводник300 В
Испытательное напряжение, проводник2000 В  AC
Температура окружающей среды (при эксплуатации)-40 °C ... 85 °C (кабель, жестко прокладываемый)
-25 °C ... 85 °C (кабель, для подвижного монтажа)
6. Стандарты и предписания
Стандарты/нормативные документыРазъем M12 МЭК  61076-2-101
Класс воспламеняемости согласно UL 94V0
7. Соответствие экологическим нормам
REACh SVHCLead 7439-92-1
China RoHSПериод времени для применения по назначению (EFUP)50 лет
Информация об опасных веществах приведена в декларации производителя во вкладке «Загрузки»
8. eCl@ss
ECl@ss 10.0.127440102
ECl@ss 4.027140800
ECl@ss 4.127140800
ECl@ss 5.027143400
ECl@ss 5.127143400
ECl@ss 6.027279200
ECl@ss 7.027440103
ECl@ss 8.027440103
ECl@ss 9.027440102
9. ETIM
ETIM 4.0EC002061
ETIM 5.0EC002061
ETIM 6.0EC002061
10. UNSPSC
UNSPSC 13.239121413
UNSPSC 18.039121413
UNSPSC 19.039121413
UNSPSC 20.039121413
UNSPSC 21.039121413
