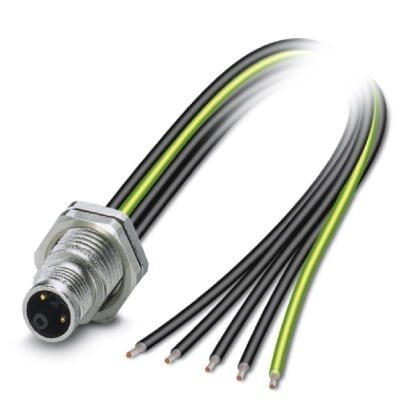

Встраиваемые разъемы, Мощность, 5-полюсн., Штекеры, M12, K — питание, Монтаж с внутренней стороны, M16 x 1,5, Отдельные проводники, длина кабеля0,2 м, 1,31 мм², Гибкий монтажный провод UL/cUL
Характеристики
Оглавление 1. Размеры
2. Окружающие условия
3. Общие сведения
4. Материал
5. Кабель
6. Стандарты и предписания
7. Соответствие экологическим нормам
8. eCl@ss
2. Окружающие условия
3. Общие сведения
4. Материал
5. Кабель
6. Стандарты и предписания
7. Соответствие экологическим нормам
8. eCl@ss
1. Размеры
| Длина кабеля | 0, 2 м |
2. Окружающие условия
| Температура окружающей среды (при эксплуатации) | -25 °C ... 85 °C (вилка / розетка) |
| Степень защиты | IP67 |
3. Общие сведения
| Указание | Электрические и механические параметры указаны с учетом наличия правильно зафиксированного и установленного штекерного соединителя. Если соединитель не зафиксирован и существует вероятность попадания в него грязи, то рекомендуется закрыть его защитным колпаком > IP54. Кроме того, необходимо учитывать воздействия со стороны проводов, кабелей и печатных плат. |
| Расчетный ток при 40 ℃ | 12 A |
| Расчетное напряжение | 630 В |
| Расчетное импульсное напряжение | 6 кВ |
| Полюсов | 5 |
| Кодирование | K — питание |
| Стандарты/нормативные документы | Разъем M12 МЭК 61076-2-111 с примыканием |
| Тип сигнала/категория | Мощность |
| Индикатор состояния | Нет |
| Категория перенапряжения | III |
| Степень загрязнения | 3 |
| Испытательное напряжение | 6 кВ |
| Тип подключения | Отдельные проводники |
| Циклы установки | >100 |
| Момент затяжки | 0, 8 Нм ... 1, 3 Нм (С монтажной стороны) |
| Тип монтажа | Монтаж с внутренней стороны M16 x 1, 5 с плоской гайкой |
| Указания по монтажу | Устройство ограничения момента затяжки |
4. Материал
| Класс воспламеняемости согласно UL 94 | V0 |
| Материал, контакт | CuZn |
| Материал, контактная поверхность | Золото |
| Материал, держатель контакта | PA |
| Материал накатанной гайки | Цинк. литья под давлением, с никелевым покрытием |
| Материал уплотнения | FKM |
| Дополнительные данные о материале | PU 2K (Материал для заливки) |
5. Кабель
| Тип кабеля | Гибкий монтажный провод UL/cUL |
| Сечение провода | 1, 31 мм² |
| AWG, сигнальная линия | 16 |
| Диаметр проводника вкл. изоляцию | 2, 2 мм |
| Цвета жил | черный 1, черный 2, черный 3, черный 4, зеленый/желтый |
| Материал, изоляция проводника | mPPE |
| Материал проводника | медный гибкий провод |
| Стандарты/нормативные документы | Разъем M12 МЭК 61076-2-111 с примыканием |
| Негорючесть | согласно UL 1581 VW1 |
| Без галогенов | да |
| Температура окружающей среды (при эксплуатации) | -40 °C ... 105 °C (кабель, жестко прокладываемый) |
| -20 °C ... 105 °C (кабель, для подвижного монтажа) |
6. Стандарты и предписания
| Стандарты/нормативные документы | Разъем M12 МЭК 61076-2-111 с примыканием |
| Негорючесть | согласно UL 1581 VW1 |
| Без галогенов | да |
| Класс воспламеняемости согласно UL 94 | V0 |
| Указания по безопасности | ОСТОРОЖНО! Не допускается подсоединять или разъединять штекерные соединители, если токоведущие части находятся под напряжением. Несоблюдение правил и ненадлежащее использование могут привести к травмам и/или повреждению имущества. |
| • ОСТОРОЖНО! Вводить в эксплуатацию только технически безупречные изделия. Изделия необходимо регулярно проверять на повреждения. Немедленно выводить из эксплуатации неисправные изделия. Поврежденные изделия подлежат замене. Ремонт невозможен. | |
| • ОСТОРОЖНО! Устанавливать и эксплуатировать изделие разрешается только квалифицированному персоналу при учете следующих указаний по безопасности. Квалифицированный персонал должен владеть основами электротехники. Он должен быть в состоянии распознавать опасности и избегать их. Соответствующий символ на упаковке указывает на то, что для установки и эксплуатации требуется квалифицированный персонал. | |
| • Продукты предназначены для использования в установках, устройствах управления и электрических приборах. | |
| • При эксплуатации штекерных соединителей вне помещений необходимо обеспечить специальную защиту от погодных воздействий. | |
| • Готовые изделия не подлежат манипуляции или ненадлежащему вскрытию упаковки. | |
| • Использовать только ответные части штекеров, соответствующие заданным в технических данных стандартам (например, приведенные в принадлежностях к изделию на сайте phoenixcontact.com/products). | |
| • При непосредственном использовании продукции с изделиями других производителей ответственность несет пользователь. | |
| • При рабочем напряжении >50 В AC электропроводящие корпуса разъемов должны быть заземлены | |
| • Обратить внимание, что при прокладке проводников растягивающая нагрузка на штекеры не превышает установленных границ. | |
| • Соблюдать соответствующие технические данные. Информацию можно найти o на изделииo на упаковочной этикеткеo в прилагаемой документацииo в сети по адресу phoenixcontact.com/products рядом с изделием | |
| • Использовать только рекомендуемые компанией Phoenix Contact инструменты | |
| • Закрыть неиспользуемые штекерные соединители при помощи защитной крышки. Подходящие принадлежности указаны в разделе принадлежностей изделия на сайте phoenixcontact.com/products рядом с изделием | |
| • Следите за тем, чтобы защитное и функциональное заземление были подключены соответствующим образом. | |
| • При объединении нескольких цепей в одном кабеле и/или соединителе следует соблюдать требования VDE 0100/1.97 § 411.1.3.2 и DIN EN 60204/11.98 § 14.1.3 | |
| • Штекерный соединитель нагревается при нормальной эксплуатации. В зависимости от окружающих условий поверхность штекера может значительно нагреваться. В этом случае пользователь несет ответственность за нанесение предупреждений (пример DIN EN ISO 13732-1 2008-12). |
7. Соответствие экологическим нормам
| REACh SVHC | Lead 7439-92-1 |
| China RoHS | Период времени для применения по назначению (EFUP)50 лет |
| Информация об опасных веществах приведена в декларации производителя во вкладке «Загрузки» |
8. eCl@ss
| ECl@ss 10.0.1 | 27440102 |
| ECl@ss 5.1 | 27143423 |
| ECl@ss 6.0 | 27143423 |
| ECl@ss 8.0 | 27440102 |
| ECl@ss 9.0 | 27440102 |
