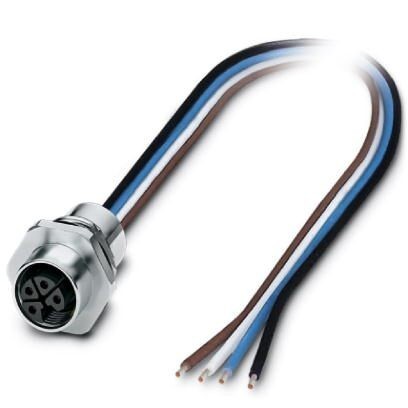

Встраиваемые разъемы, Мощность, 4-полюсн., Гнездо, M12, L - Power, Монтаж на передней стенке , M16 x 1,5, Отдельные проводники, длина кабеля0,2 м, 1,31 мм², Гибкий монтажный провод UL/cUL
Характеристики
Оглавление 1. Размеры
2. Окружающие условия
3. Общие сведения
4. Материал
5. Кабель
6. Стандарты и предписания
7. Соответствие экологическим нормам
8. eCl@ss
2. Окружающие условия
3. Общие сведения
4. Материал
5. Кабель
6. Стандарты и предписания
7. Соответствие экологическим нормам
8. eCl@ss
1. Размеры
| Длина кабеля | 0, 2 м |
2. Окружающие условия
| Температура окружающей среды (при эксплуатации) | -25 °C ... 85 °C (вилка / розетка) |
| Степень защиты | IP67 |
3. Общие сведения
| Указание | Электрические и механические параметры указаны с учетом наличия правильно зафиксированного и установленного штекерного соединителя. Если соединитель не зафиксирован и существует вероятность попадания в него грязи, то рекомендуется закрыть его защитным колпаком > IP54. Кроме того, необходимо учитывать воздействия со стороны проводов, кабелей и печатных плат. |
| Расчетный ток при 40 ℃ | 12 A |
| Расчетное напряжение | 63 В |
| Расчетное импульсное напряжение | 1, 5 кВ |
| Полюсов | 4 |
| Кодирование | L - Power |
| Стандарты/нормативные документы | Разъем M12 МЭК 61076-2-111 с примыканием |
| Тип сигнала/категория | Мощность |
| Индикатор состояния | Нет |
| Категория перенапряжения | III |
| Степень загрязнения | 3 |
| Испытательное напряжение | 1, 5 кВ |
| Тип подключения | Отдельные проводники |
| Циклы установки | >100 |
| Тип монтажа | Монтаж на передней стенке M16 x 1, 5 с плоской гайкой |
| Указания по монтажу | Устройство ограничения момента затяжки |
4. Материал
| Класс воспламеняемости согласно UL 94 | V0 |
| Материал, контакт | CuZn |
| Материал, контактная поверхность | Золото |
| Материал, держатель контакта | PA |
| Материал накатанной гайки | Цинк. литья под давлением, с никелевым покрытием |
| Материал уплотнения | FKM |
| Дополнительные данные о материале | PU 2K (Материал для заливки) |
5. Кабель
| Тип кабеля | Гибкий монтажный провод UL/cUL |
| Сечение провода | 1, 31 мм² |
| AWG, сигнальная линия | 16 |
| Диаметр проводника вкл. изоляцию | 2 мм |
| Цвета жил | коричневый 1, белый 2, синий 3, черный 4 |
| Материал, изоляция проводника | mPPE |
| Материал проводника | медный гибкий провод |
| Стандарты/нормативные документы | Разъем M12 МЭК 61076-2-111 с примыканием |
| Испытательное напряжение, фаза / фаза | 3 кВ |
| Негорючесть | согласно UL 1581 VW1 |
| Без галогенов | да |
| Температура окружающей среды (при эксплуатации) | -40 °C ... 105 °C (кабель, жестко прокладываемый) |
| -20 °C ... 105 °C (кабель, для подвижного монтажа) |
6. Стандарты и предписания
| Стандарты/нормативные документы | Разъем M12 МЭК 61076-2-111 с примыканием |
| Негорючесть | согласно UL 1581 VW1 |
| Без галогенов | да |
| Класс воспламеняемости согласно UL 94 | V0 |
7. Соответствие экологическим нормам
| REACh SVHC | Lead 7439-92-1 |
| China RoHS | Период времени для применения по назначению (EFUP)50 лет |
| Информация об опасных веществах приведена в декларации производителя во вкладке «Загрузки» |
8. eCl@ss
| ECl@ss 10.0.1 | 27440102 |
| ECl@ss 5.1 | 27143423 |
| ECl@ss 6.0 | 27143423 |
| ECl@ss 8.0 | 27440102 |
| ECl@ss 9.0 | 27440102 |
