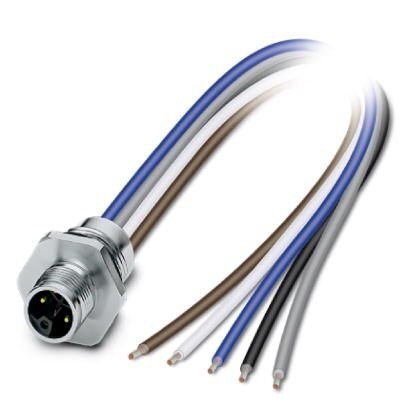

Встраиваемые разъемы, Мощность, 5-полюсн., Штекеры, M12, L - Power, Монтаж на передней стенке , M16 x 1,5, Отдельные проводники, длина кабеля0,2 м, 2,50 мм², Жила PEX
Характеристики
Оглавление 1. Размеры
2. Окружающие условия
3. Общие сведения
4. Материал
5. Кабель
6. Стандарты и предписания
7. Соответствие экологическим нормам
8. eCl@ss
9. ETIM
10. UNSPSC
2. Окружающие условия
3. Общие сведения
4. Материал
5. Кабель
6. Стандарты и предписания
7. Соответствие экологическим нормам
8. eCl@ss
9. ETIM
10. UNSPSC
1. Размеры
| Длина кабеля | 0, 2 м |
2. Окружающие условия
| Температура окружающей среды (при эксплуатации) | -25 °C ... 85 °C (вилка / розетка) |
| Степень защиты | IP67 |
3. Общие сведения
| Указание | Электрические и механические параметры указаны с учетом наличия правильно зафиксированного и установленного штекерного соединителя. Если соединитель не зафиксирован и существует вероятность попадания в него грязи, то рекомендуется закрыть его защитным колпаком > IP54. Кроме того, необходимо учитывать воздействия со стороны проводов, кабелей и печатных плат. |
| FE без связи с доступными металлическими частями, без защитной функции | |
| Расчетный ток при 40 ℃ | 16 A |
| Расчетное напряжение | 63 В |
| Расчетное импульсное напряжение | 1, 5 кВ |
| Полюсов | 5 |
| Кодирование | L - Power |
| Стандарты/нормативные документы | Разъем M12 МЭК 61076-2-111 с примыканием |
| Тип сигнала/категория | Мощность |
| Категория перенапряжения | III |
| Степень загрязнения | 3 |
| Испытательное напряжение | 1, 5 кВ |
| Тип подключения | Отдельные проводники |
| Циклы установки | >100 |
| Тип монтажа | Монтаж на передней стенке M16 x 1, 5 Устройство ограничения момента затяжки |
4. Материал
| Класс воспламеняемости согласно UL 94 | V0 |
| Материал, контакт | CuZn |
| Материал, контактная поверхность | Золото |
| Материал, держатель контакта | PA |
| Материал накатанной гайки | Цинк. литья под давлением, с никелевым покрытием |
| Материал уплотнения | FKM |
| Дополнительные данные о материале | PU 2K (Материал для заливки) |
5. Кабель
| Тип кабеля | Жила PEX |
| Сечение провода | 2, 5 мм² |
| AWG, сигнальная линия | 14 |
| Цвета жил | коричневый 1, белый 2, синий 3, черный 4, серый FE |
| Материал, изоляция проводника | PE-X |
| Материал проводника | гибкий провод из оцинкованной меди |
| Стандарты/нормативные документы | Разъем M12 МЭК 61076-2-111 с примыканием |
| Испытательное напряжение, фаза / фаза | 6 кВ |
| Негорючесть | согласно UL FT-2 |
| Без галогенов | соответствует EN 60754-1 |
| Стойкость, прочие данные | стойкий к гидролизу |
| Температура окружающей среды (при эксплуатации) | -40 °C ... 85 °C (без механического приведения в действие) |
| -40 °C ... 105 °C (кабель, жестко прокладываемый) | |
| -25 °C ... 105 °C (кабель, для подвижного монтажа) |
6. Стандарты и предписания
| Стандарты/нормативные документы | Разъем M12 МЭК 61076-2-111 с примыканием |
| Негорючесть | согласно UL FT-2 |
| Без галогенов | соответствует EN 60754-1 |
| Стойкость, прочие данные | стойкий к гидролизу |
| Класс воспламеняемости согласно UL 94 | V0 |
7. Соответствие экологическим нормам
| REACh SVHC | Lead 7439-92-1 |
| China RoHS | Период времени для применения по назначению (EFUP)50 лет |
| Информация об опасных веществах приведена в декларации производителя во вкладке «Загрузки» |
8. eCl@ss
| ECl@ss 10.0.1 | 27440102 |
| ECl@ss 4.0 | 27140800 |
| ECl@ss 4.1 | 27140800 |
| ECl@ss 5.0 | 27143400 |
| ECl@ss 5.1 | 27143400 |
| ECl@ss 6.0 | 27279200 |
| ECl@ss 7.0 | 27440103 |
| ECl@ss 8.0 | 27440103 |
| ECl@ss 9.0 | 27440102 |
9. ETIM
| ETIM 5.0 | EC002061 |
| ETIM 6.0 | EC002061 |
10. UNSPSC
| UNSPSC 13.2 | 39121413 |
| UNSPSC 18.0 | 39121413 |
| UNSPSC 19.0 | 39121413 |
| UNSPSC 20.0 | 39121413 |
| UNSPSC 21.0 | 39121413 |
