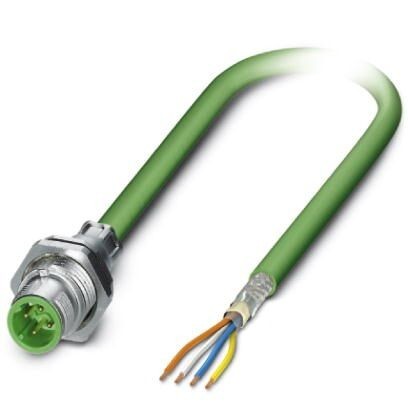

Встраиваемый разъем (вилка) шинной системы, PROFINET, 4-полюсный, M12, экранированный, с механическим ключом D-типа, SPEEDCON, монтаж с задней части стенки / резьбовое крепление Pg9, с кабелем шины длиной 0,5 м, 2 x 2 x 0,34 мм²
Характеристики
Оглавление 1. Размеры
2. Окружающие условия
3. Общие сведения
4. Материал
5. Стандарты и предписания
6. Кабель
7. Соответствие экологическим нормам
8. eCl@ss
9. ETIM
10. UNSPSC
2. Окружающие условия
3. Общие сведения
4. Материал
5. Стандарты и предписания
6. Кабель
7. Соответствие экологическим нормам
8. eCl@ss
9. ETIM
10. UNSPSC
1. Размеры
| Длина кабеля | 0, 5 м |
2. Окружающие условия
| Температура окружающей среды (при эксплуатации) | -25 °C ... 85 °C (вилка / розетка) |
| -40 °C ... 85 °C (без механического приведения в действие) | |
| Степень защиты | IP67 (в смонтированном состоянии) |
| IP65 (в смонтированном состоянии) |
3. Общие сведения
| Указание | Электрические и механические параметры указаны с учетом наличия правильно зафиксированного и установленного штекерного соединителя. Если соединитель не зафиксирован и существует вероятность попадания в него грязи, то рекомендуется закрыть его защитным колпаком > IP54. Кроме того, необходимо учитывать воздействия со стороны проводов, кабелей и печатных плат. |
| Расчетный ток при 40 ℃ | 4 A |
| Расчетное напряжение | 250 В |
| Расчетное импульсное напряжение | 2, 5 кВ |
| Полюсов | 4 |
| Сопротивление изоляции | ≥ 100 MΩ |
| Кодирование | D типа |
| Тип сигнала/категория | PROFINET CAT5 (МЭК 11801 2002) |
| Категория перенапряжения | II |
| Степень загрязнения | 3 |
| Циклы установки | ≥ 100 |
| Момент затяжки | 2 Нм ... 3 Нм (С монтажной стороны) |
4. Материал
| Класс воспламеняемости согласно UL 94 | V0 |
| Материал, контакт | CuZn |
| Материал, контактная поверхность | Ni/Au |
| Материал, держатель контакта | PA 6.6 |
| Материал уплотнения | FKM |
5. Стандарты и предписания
| Класс воспламеняемости согласно UL 94 | V0 |
6. Кабель
| Тип кабеля | PROFINET, CAT5, гибкий, ПВХ |
| Тип кабеля (краткое обозначение) | 93B |
| UL AWM Style | 21694 |
| Тип сигнала/категория | PROFINET CAT5 (МЭК 11801), 100 Мбит/с |
| EtherCAT® CAT5 (МЭК 11801), 100 Мбит/с | |
| Конструкция кабеля | 1x4xAWG22/7SF/TQ |
| Сечение провода | 4x 0, 34 мм² |
| AWG, сигнальная линия | 22 |
| Конструкция кабеля, сигнальная линия | 7x 0, 25 мм |
| Диаметр проводника вкл. изоляцию | 1, 55 мм |
| Цвета жил | белый, желтый, синий, оранжевый |
| Общая скрутка | Четверка звездообразной скрутки |
| Экранировка | Пленка, оклеенная алюминием, оплетка из луженой медной проволоки |
| Защитный экран оптоволоконного кабеля | 85 % |
| Внешняя оболочка, цвет | зеленый RAL 6018 |
| Толщина стенок внешней оболочки | около 0, 9 мм |
| Наружный диаметр кабеля D | 6, 5 мм ±0, 2 мм |
| Минимальный радиус изгиба, жесткая прокладка | 3 x D |
| Минимальный радиус изгиба, гибкая прокладка | 7 x D |
| Масса кабеля | 67 кг/км |
| Внешняя оболочка, материал | ПВХ |
| Материал внутренней оболочки | ПВХ |
| Материал, изоляция проводника | PE |
| Материал проводника | гибкий провод из оцинкованной меди |
| Сопротивление изоляции | ≥ 500 МΩ*км |
| Сопротивление шлейфа | ≤ 120, 00 Ом/км |
| Волновое сопротивление | 100 Ω ±15 Ω (при 100 МГц) |
| Переходное затухание (NEXT) | 80 дБ (при 1 МГц) |
| 76 дБ (при 4 МГц) | |
| 70 дБ (при 10 МГц) | |
| 65 дБ (при 16 МГц) | |
| 63 дБ (при 20 МГц) | |
| 60 дБ (при 31, 25 МГц) | |
| 55 дБ (при 62, 5 МГц) | |
| 50 дБ (при 100 МГц) | |
| Ослабление | 2, 1 дБ (при 1 МГц) |
| 4 дБ (при 4 МГц) | |
| 6, 3 дБ (при 10 МГц) | |
| 8 дБ (при 16 МГц) | |
| 9 дБ (при 20 МГц) | |
| 11, 4 дБ (при 31, 25 МГц) | |
| 16, 5 дБ (при 62, 5 МГц) | |
| 21, 3 дБ (при 100 МГц) | |
| Скорость передачи сигнала | 0, 66 c |
| Время распространения сигнала | 5, 3 нСм/м |
| Сопротивление устройства сопряжения | ≤ 20, 00 мΩ/м (при 10 МГц) |
| Номинальное напряжение, проводник | 600 В |
| Испытательное напряжение, фаза / фаза | 2000 В (50 Гц, 1 мин) |
| Испытательное напряжение, фаза / экран | 2000 В (50 Гц, 1 мин) |
| Негорючесть | согласно UL 1685 (CSA FT 4) |
| Маслостойкость | условно маслостойкий |
| Стойкость, прочие данные | устойчив к УФ-излучению согласно UL 1581, раздел 1200 |
| Температура окружающей среды (при эксплуатации) | -40 °C ... 70 °C (кабель, жестко прокладываемый) |
| -40 °C ... 70 °C (кабель, для подвижного монтажа) | |
| Температура окружающей среды (при прокладке) | -20 °C ... 60 °C |
| Температура окружающей среды (хранение/транспорт) | -50 °C ... 70 °C |
7. Соответствие экологическим нормам
| REACh SVHC | Lead 7439-92-1 |
| China RoHS | Период времени для применения по назначению (EFUP)50 лет |
