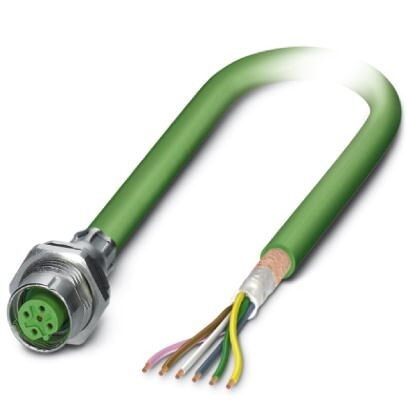

Connecteur femelle encastrable pour système de bus, INTERBUS, 5 pôles, M12, blindé, détrompage B, SPEEDCONNEC, montage vissé/sur face arrière avec filetage Pg9, câble du bus de 0,5 m
Характеристики
Оглавление 1. Размеры
2. Окружающие условия
3. Общие сведения
4. Материал
5. Стандарты и предписания
6. Кабель
7. Соответствие экологическим нормам
8. eCl@ss
9. ETIM
10. UNSPSC
2. Окружающие условия
3. Общие сведения
4. Материал
5. Стандарты и предписания
6. Кабель
7. Соответствие экологическим нормам
8. eCl@ss
9. ETIM
10. UNSPSC
1. Размеры
| Длина кабеля | 0, 5 м |
2. Окружающие условия
| Температура окружающей среды (при эксплуатации) | -25 °C ... 85 °C (вилка / розетка) |
| Степень защиты | IP67 (в смонтированном состоянии) |
| IP65 (в смонтированном состоянии) |
3. Общие сведения
| Расчетный ток при 40 ℃ | 4 A |
| Расчетное напряжение | 60 В |
| Расчетное импульсное напряжение | 1, 5 кВ |
| Полюсов | 5 |
| Сопротивление изоляции | ≥ 100 MΩ |
| Кодирование | B - инверс. |
| Стандарты/нормативные документы | Разъем M12 МЭК 61076-2-101 |
| Тип сигнала/категория | INTERBUS |
| Категория перенапряжения | II |
| Степень загрязнения | 3 |
| Циклы установки | >100 |
| Момент затяжки | 2 Нм ... 3 Нм (С монтажной стороны) |
4. Материал
| Класс воспламеняемости согласно UL 94 | V0 |
| Материал, контакт | CuZn |
| Материал, контактная поверхность | Ni/Au |
| Материал, держатель контакта | PA 6.6 |
| Материал накатанной гайки | латунь, никелированный |
| Материал уплотнения | FKM |
5. Стандарты и предписания
| Стандарты/нормативные документы | Разъем M12 МЭК 61076-2-101 |
| Класс воспламеняемости согласно UL 94 | V0 |
| Указания по безопасности | ОСТОРОЖНО! Не допускается подсоединять или разъединять штекерные соединители, если токоведущие части находятся под напряжением. Несоблюдение правил и ненадлежащее использование могут привести к травмам и/или повреждению имущества. |
| • ОСТОРОЖНО! Вводить в эксплуатацию только технически безупречные изделия. Изделия необходимо регулярно проверять на повреждения. Немедленно выводить из эксплуатации неисправные изделия. Поврежденные изделия подлежат замене. Ремонт невозможен. | |
| • ОСТОРОЖНО! Устанавливать и эксплуатировать изделие разрешается только квалифицированному персоналу при учете следующих указаний по безопасности. Квалифицированный персонал должен владеть основами электротехники. Он должен быть в состоянии распознавать опасности и избегать их. Соответствующий символ на упаковке указывает на то, что для установки и эксплуатации требуется квалифицированный персонал. | |
| • Продукты предназначены для использования в установках, устройствах управления и электрических приборах. | |
| • При эксплуатации штекерных соединителей вне помещений необходимо обеспечить специальную защиту от погодных воздействий. | |
| • Готовые изделия не подлежат манипуляции или ненадлежащему вскрытию упаковки. | |
| • Использовать только ответные части штекеров, соответствующие заданным в технических данных стандартам (например, приведенные в принадлежностях к изделию на сайте phoenixcontact.com/products). | |
| • При непосредственном использовании продукции с изделиями других производителей ответственность несет пользователь. | |
| • При рабочем напряжении >50 В AC электропроводящие корпуса разъемов должны быть заземлены | |
| • Обратить внимание, что при прокладке проводников растягивающая нагрузка на штекеры не превышает установленных границ. | |
| • Соблюдать соответствующие технические данные. Информацию можно найти o на изделииo на упаковочной этикеткеo в прилагаемой документацииo в сети по адресу phoenixcontact.com/products рядом с изделием | |
| • Использовать только рекомендуемые компанией Phoenix Contact инструменты | |
| • Закрыть неиспользуемые штекерные соединители при помощи защитной крышки. Подходящие принадлежности указаны в разделе принадлежностей изделия на сайте phoenixcontact.com/products рядом с изделием | |
| • Следите за тем, чтобы защитное и функциональное заземление были подключены соответствующим образом. | |
| • При объединении нескольких цепей в одном кабеле и/или соединителе следует соблюдать требования VDE 0100/1.97 § 411.1.3.2 и DIN EN 60204/11.98 § 14.1.3 | |
| • Штекерный соединитель нагревается при нормальной эксплуатации. В зависимости от окружающих условий поверхность штекера может значительно нагреваться. В этом случае пользователь несет ответственность за нанесение предупреждений (пример DIN EN ISO 13732-1 2008-12). |
6. Кабель
| Тип кабеля | INTERBUS |
| Тип кабеля (краткое обозначение) | 900 |
| Тип сигнала/категория | INTERBUS |
| Конструкция кабеля | 3 x 2 x 0, 22 мм² |
| Сечение провода | 3x 2x 0, 22 мм² |
| AWG, сигнальная линия | 24 |
| Конструкция кабеля, сигнальная линия | 32x 0, 10 мм |
| Цвета жил | желто-зеленый, бело-коричневый, серо-розовый |
| Скрутка пары | 2 проводника для пары |
| Общая скрутка | 3 пары для сердечника |
| Экранировка | Оплетка из медной проволоки |
| Внешняя оболочка, цвет | зеленый RAL 6017 |
| Наружный диаметр кабеля D | 8 мм |
| Минимальный радиус изгиба, жесткая прокладка | 7, 5 x D |
| Минимальный радиус изгиба, гибкая прокладка | 15 x D |
| Количество циклов изгибания | 5000000 |
| Радиус изгиба | 120 мм |
| Путь перемещения | 10 м |
| Скорость поперечного перемещения | 1, 6 м/c |
| Ускорение | 3, 2 м/c² |
| Масса кабеля | 70 кг/км |
| Внешняя оболочка, материал | PUR |
| Материал, изоляция проводника | PE |
| Материал проводника | медный гибкий провод |
| Сопротивление изоляции | ≥ 5 ГΩ*км |
| Сопротивление шлейфа | ≤ 159, 80 Ом/км |
| Проводники - емкость | ≤ 60 нФ/км (при 800 Гц) |
| Волновое сопротивление | 120 Ω ±20 % (при 64 кГц) |
| 100 Ω ±15 % (при 1 МГц) | |
| Переходное затухание (NEXT) | ≥ 61 дБ (при 772 кГц) |
| ≥ 59 дБ (при 1 МГц) | |
| ≥ 55 дБ (при 2 МГц) | |
| ≥ 50 дБ (при 4 МГц) | |
| ≥ 46 дБ (при 8 МГц) | |
| ≥ 44 дБ (при 10 МГц) | |
| ≥ 41 дБ (при 16 МГц) | |
| ≥ 40 дБ (при 20 МГц) | |
| Ослабление | ≤ 15 дБ/км (при 256 кГц) |
| ≤ 24 дБ/км (при 772 кГц) | |
| ≤ 27 дБ/км (при 1 МГц) | |
| ≤ 52 дБ/км (при 4 МГц) | |
| ≤ 84 дБ/км (при 10 МГц) | |
| ≤ 112 дБ/км (при 16 МГц) | |
| ≤ 119 дБ/км (при 20 МГц) | |
| Скорость передачи сигнала | 0, 66 c |
| Сопротивление устройства сопряжения | |
| Номинальное напряжение, проводник | 250 В (Пиковое значение, не для применения под сильной токовой нагрузкой) |
| Испытательное напряжение, фаза / фаза | 1500 Вэфф |
| Испытательное напряжение, фаза / экран | 1000 Вэфф |
| Негорючесть | согласно VDE 0472 части 4, способ испытания B |
| согласно МЭК 60332-1 | |
| Температура окружающей среды (при эксплуатации) | -40 °C ... 80 °C (кабель, жестко прокладываемый) |
| -30 °C ... 70 °C (кабель, для подвижного монтажа) |
7. Соответствие экологическим нормам
| REACh SVHC | Lead 7439-92-1 |
| China RoHS | Период времени для применения по назначению (EFUP)50 лет |
| Информация об опасных веществах приведена в декларации производителя во вкладке «Загрузки» |
8. eCl@ss
| ECl@ss 10.0.1 | 27440102 |
| ECl@ss 4.0 | 27140800 |
| ECl@ss 4.1 | 27140800 |
| ECl@ss 5.0 | 27143400 |
| ECl@ss 5.1 | 27143400 |
| ECl@ss 6.0 | 27279200 |
| ECl@ss 7.0 | 27440103 |
| ECl@ss 8.0 | 27440103 |
| ECl@ss 9.0 | 27440102 |
9. ETIM
| ETIM 3.0 | EC002061 |
| ETIM 4.0 | EC000830 |
| ETIM 5.0 | EC002061 |
| ETIM 6.0 | EC002061 |
10. UNSPSC
| UNSPSC 6.01 | 31251501 |
| UNSPSC 7.0901 | 31251501 |
| UNSPSC 11 | 31251501 |
| UNSPSC 12.01 | 31251501 |
| UNSPSC 13.2 | 39121413 |
| UNSPSC 18.0 | 39121413 |
| UNSPSC 19.0 | 39121413 |
| UNSPSC 20.0 | 39121413 |
| UNSPSC 21.0 | 39121413 |
