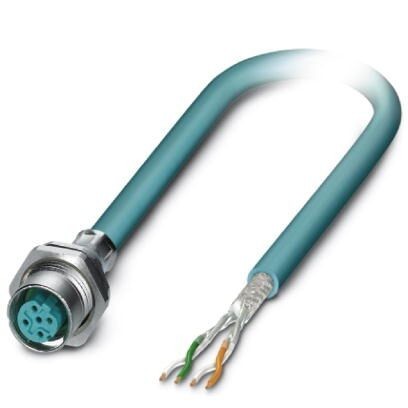

Встраиваемый соединитель для шинной системы SACCBP-M12FSD-4CON-M16/5,0-931 купить в интернет-магазине Гипермаркет систем безопасности Shop.SnabCo.ru

Встраиваемый соединитель для шинной системы SACCBP-M12FSD-4CON-M16/5,0-931

Описание

Характеристики

Встраиваемая розетка шинной системы, Ethernet, 4 полюса, M12, экранированная, с механическим ключом D-типа, монтаж с задней части стенки / резьбовое крепление M16, с кабелем шины длиной 5 м, 2 x 2 x 0,14 мм²

Характеристики
Оглавление 1. Размеры
2. Окружающие условия
3. Общие сведения
4. Материал
5. Стандарты и предписания
6. Кабель
7. Соответствие экологическим нормам
8. eCl@ss
9. ETIM
10. UNSPSC
1. Размеры
Длина кабеля 5 м
2. Окружающие условия
Температура окружающей среды (при эксплуатации) -25 °C ... 85 °C (вилка / розетка)
-40 °C ... 85 °C (без механического приведения в действие)
Степень защиты IP67 (в смонтированном состоянии)
IP65 (в смонтированном состоянии)
3. Общие сведения
Расчетный ток при 40 ℃ 4 A (Штекер/гнездо согласно МЭК 61076-2-101, учитывать технические характеристики провода)
Расчетное напряжение 60 В
Полюсов 4
Сопротивление изоляции ≥ 100 MΩ
Кодирование D типа
Индикатор состояния Нет
Категория перенапряжения II
Степень загрязнения 3
Испытательное напряжение 2500 В
4. Материал
Класс воспламеняемости согласно UL 94 V0
Материал, контакт CuZn
Материал, контактная поверхность Ni/Au
Материал, держатель контакта PA 6.6
Материал накатанной гайки латунь, никелированный
Материал уплотнения NBR
5. Стандарты и предписания
Класс воспламеняемости согласно UL 94 V0
Указания по безопасности ОСТОРОЖНО! Не допускается подсоединять или разъединять штекерные соединители, если токоведущие части находятся под напряжением. Несоблюдение правил и ненадлежащее использование могут привести к травмам и/или повреждению имущества.
• ОСТОРОЖНО! Вводить в эксплуатацию только технически безупречные изделия. Изделия необходимо регулярно проверять на повреждения. Немедленно выводить из эксплуатации неисправные изделия. Поврежденные изделия подлежат замене. Ремонт невозможен.
• ОСТОРОЖНО! Устанавливать и эксплуатировать изделие разрешается только квалифицированному персоналу при учете следующих указаний по безопасности. Квалифицированный персонал должен владеть основами электротехники. Он должен быть в состоянии распознавать опасности и избегать их. Соответствующий символ на упаковке указывает на то, что для установки и эксплуатации требуется квалифицированный персонал.
• Продукты предназначены для использования в установках, устройствах управления и электрических приборах.
• При эксплуатации штекерных соединителей вне помещений необходимо обеспечить специальную защиту от погодных воздействий.
• Готовые изделия не подлежат манипуляции или ненадлежащему вскрытию упаковки.
• Использовать только ответные части штекеров, соответствующие заданным в технических данных стандартам (например, приведенные в принадлежностях к изделию на сайте phoenixcontact.com/products).
• При непосредственном использовании продукции с изделиями других производителей ответственность несет пользователь.
• При рабочем напряжении >50 В AC электропроводящие корпуса разъемов должны быть заземлены
• Обратить внимание, что при прокладке проводников растягивающая нагрузка на штекеры не превышает установленных границ.
• Соблюдать соответствующие технические данные. Информацию можно найти o на изделииo на упаковочной этикеткеo в прилагаемой документацииo в сети по адресу phoenixcontact.com/products рядом с изделием
• Использовать только рекомендуемые компанией Phoenix Contact инструменты
• Закрыть неиспользуемые штекерные соединители при помощи защитной крышки. Подходящие принадлежности указаны в разделе принадлежностей изделия на сайте phoenixcontact.com/products рядом с изделием
• Следите за тем, чтобы защитное и функциональное заземление были подключены соответствующим образом.
• При объединении нескольких цепей в одном кабеле и/или соединителе следует соблюдать требования VDE 0100/1.97 § 411.1.3.2 и DIN EN 60204/11.98 § 14.1.3
• Штекерный соединитель нагревается при нормальной эксплуатации. В зависимости от окружающих условий поверхность штекера может значительно нагреваться. В этом случае пользователь несет ответственность за нанесение предупреждений (пример DIN EN ISO 13732-1 2008-12).
6. Кабель
Тип кабеля Гибкий Ethernet-кабель CAT5, 2-парный
Тип кабеля (краткое обозначение) 93E
UL AWM Style 20963 (80 °C / 30 В)
Тип сигнала/категория Ethernet CAT5 (МЭК 11801), 100 Мбит/с
Конструкция кабеля 2x2xAWG26/7SF/UTP
Сечение провода 2x 2x 0, 14 мм²
AWG, сигнальная линия 26
Конструкция кабеля, сигнальная линия 7x 0, 16 мм
Диаметр проводника вкл. изоляцию 0, 98 мм
Цвета жил белый/оранжевый-оранжевый, белый/зеленый-зеленый
Скрутка пары 2 проводника для пары
Общая скрутка 2 пары с 2 наполнителями для сердечника
Экранировка Пленка, оклеенная алюминием, оплетка из луженой медной проволоки
Защитный экран оптоволоконного кабеля 70 %
Внешняя оболочка, цвет цвет морской воды RAL 5021
Толщина стенок внешней оболочки 1, 2 мм
Наружный диаметр кабеля D 6, 4 мм ±0, 2 мм
Минимальный радиус изгиба, жесткая прокладка 4 x D
Минимальный радиус изгиба, гибкая прокладка 8 x D
Прочность на разрыв GRP ≤ 80 Н
Масса кабеля 42 кг/км
Внешняя оболочка, материал PUR
Материал, изоляция проводника вспененный полиэтилен
Материал проводника медный гибкий провод
Стандарты/нормативные документы Электрические требования EN 50288-2-2
Сопротивление изоляции ≥ 500 МΩ*км
Сопротивление шлейфа ≤ 290, 00 Ом/км
Проводники - емкость около 45 нФ/км (при 1 кГц)
Волновое сопротивление 100 Ω ±5 Ω (при 100 МГц)
Переходное затухание (NEXT) 65, 3 дБ (при 1 МГц)
56, 3 дБ (при 4 МГц)
50, 3 дБ (при 10 МГц)
47, 2 дБ (при 16 МГц)
45, 8 дБ (при 20 МГц)
42, 9 дБ (при 31, 25 МГц)
38, 4 дБ (при 62, 5 МГц)
35, 3 дБ (при 100 МГц)
Суммарное переходное затухание (PSNEXT) 62, 3 дБ (при 1 МГц)
53, 3 дБ (при 4 МГц)
47, 3 дБ (при 10 МГц)
44, 2 дБ (при 16 МГц)
42, 8 дБ (при 20 МГц)
39, 9 дБ (при 31, 25 МГц)
35, 4 дБ (при 62, 5 МГц)
32, 3 дБ (при 100 МГц)
Ослабление 3, 2 дБ (при 1 МГц)
6 дБ (при 4 МГц)
9, 5 дБ (при 10 МГц)
12, 1 дБ (при 16 МГц)
13, 6 дБ (при 20 МГц)
17, 1 дБ (при 31, 25 МГц)
24, 8 дБ (при 62, 5 МГц)
32 дБ (при 100 МГц)
Затухание несогласованности (RL) 23 дБ (при 4 МГц)
24, 1 дБ (при 8 МГц)
25 дБ (при 10 МГц)
25 дБ (при 16 МГц)
25 дБ (при 20 МГц)
23, 6 дБ (при 31, 25 МГц)
21, 5 дБ (при 62, 5 МГц)
20, 1 дБ (при 100 МГц)
Время распространения сигнала 5, 3 нСм/м
Сопротивление устройства сопряжения ≤ 100, 00 мΩ/м (при 10 МГц)
Номинальное напряжение, проводник ≤ 100 В (Пиковое значение, не для применения под сильной токовой нагрузкой)
Испытательное напряжение, фаза / фаза 700 В (50 Гц, 1 мин)
Испытательное напряжение, фаза / экран 700 В (50 Гц, 1 мин)
Допустимая нагрузка по току на кабель 2 A (согласно DIN VDE 0891-1)
Негорючесть согласно МЭК 60332-1-2
согласно UL VW1
Без галогенов соответствует EN 60754-1
Маслостойкость согласно EN 60811-2-1
Температура окружающей среды (при эксплуатации) -40 °C ... 80 °C (кабель, жестко прокладываемый)
-20 °C ... 80 °C (кабель, для подвижного монтажа)
Температура окружающей среды (при прокладке) -20 °C ... 80 °C
Температура окружающей среды (хранение/транспорт) -20 °C ... 80 °C
7. Соответствие экологическим нормам
REACh SVHC Lead 7439-92-1
China RoHS Период времени для применения по назначению (EFUP)50 лет
Информация об опасных веществах приведена в декларации производителя во вкладке «Загрузки»
8. eCl@ss
ECl@ss 10.0.1 27440102
ECl@ss 4.0 27140800
ECl@ss 4.1 27140800
ECl@ss 5.0 27143400
ECl@ss 5.1 27143400
ECl@ss 6.0 27279200
ECl@ss 7.0 27440103
ECl@ss 8.0 27440103
ECl@ss 9.0 27440102
9. ETIM
ETIM 2.0 EC001297
ETIM 3.0 EC002061
ETIM 4.0 EC000830
ETIM 5.0 EC002061
ETIM 6.0 EC002061
10. UNSPSC
UNSPSC 6.01 31251501
UNSPSC 7.0901 31251501
UNSPSC 11 31251501
UNSPSC 12.01 31251501
UNSPSC 13.2 39121413
UNSPSC 18.0 39121413
UNSPSC 19.0 39121413
UNSPSC 20.0 39121413
UNSPSC 21.0 39121413

Характеристики

Бренд

PHOENIX CONTACT

Последняя стоимость

18762.44

Температура окружающей среды (при эксплуатации)	-25 °C ... 85 °C (вилка / розетка)
	-40 °C ... 85 °C (без механического приведения в действие)
Степень защиты	IP67 (в смонтированном состоянии)
	IP65 (в смонтированном состоянии)

Расчетный ток при 40 ℃	4 A (Штекер/гнездо согласно МЭК 61076-2-101, учитывать технические характеристики провода)
Расчетное напряжение	60 В
Полюсов	4
Сопротивление изоляции	≥ 100 MΩ
Кодирование	D типа
Индикатор состояния	Нет
Категория перенапряжения	II
Степень загрязнения	3
Испытательное напряжение	2500 В

Класс воспламеняемости согласно UL 94	V0
Материал, контакт	CuZn
Материал, контактная поверхность	Ni/Au
Материал, держатель контакта	PA 6.6
Материал накатанной гайки	латунь, никелированный
Материал уплотнения	NBR

Класс воспламеняемости согласно UL 94	V0
Указания по безопасности	ОСТОРОЖНО! Не допускается подсоединять или разъединять штекерные соединители, если токоведущие части находятся под напряжением. Несоблюдение правил и ненадлежащее использование могут привести к травмам и/или повреждению имущества.
	• ОСТОРОЖНО! Вводить в эксплуатацию только технически безупречные изделия. Изделия необходимо регулярно проверять на повреждения. Немедленно выводить из эксплуатации неисправные изделия. Поврежденные изделия подлежат замене. Ремонт невозможен.
	• ОСТОРОЖНО! Устанавливать и эксплуатировать изделие разрешается только квалифицированному персоналу при учете следующих указаний по безопасности. Квалифицированный персонал должен владеть основами электротехники. Он должен быть в состоянии распознавать опасности и избегать их. Соответствующий символ на упаковке указывает на то, что для установки и эксплуатации требуется квалифицированный персонал.
	• Продукты предназначены для использования в установках, устройствах управления и электрических приборах.
	• При эксплуатации штекерных соединителей вне помещений необходимо обеспечить специальную защиту от погодных воздействий.
	• Готовые изделия не подлежат манипуляции или ненадлежащему вскрытию упаковки.
	• Использовать только ответные части штекеров, соответствующие заданным в технических данных стандартам (например, приведенные в принадлежностях к изделию на сайте phoenixcontact.com/products).
	• При непосредственном использовании продукции с изделиями других производителей ответственность несет пользователь.
	• При рабочем напряжении >50 В AC электропроводящие корпуса разъемов должны быть заземлены
	• Обратить внимание, что при прокладке проводников растягивающая нагрузка на штекеры не превышает установленных границ.
	• Соблюдать соответствующие технические данные. Информацию можно найти o на изделииo на упаковочной этикеткеo в прилагаемой документацииo в сети по адресу phoenixcontact.com/products рядом с изделием
	• Использовать только рекомендуемые компанией Phoenix Contact инструменты
	• Закрыть неиспользуемые штекерные соединители при помощи защитной крышки. Подходящие принадлежности указаны в разделе принадлежностей изделия на сайте phoenixcontact.com/products рядом с изделием
	• Следите за тем, чтобы защитное и функциональное заземление были подключены соответствующим образом.
	• При объединении нескольких цепей в одном кабеле и/или соединителе следует соблюдать требования VDE 0100/1.97 § 411.1.3.2 и DIN EN 60204/11.98 § 14.1.3
	• Штекерный соединитель нагревается при нормальной эксплуатации. В зависимости от окружающих условий поверхность штекера может значительно нагреваться. В этом случае пользователь несет ответственность за нанесение предупреждений (пример DIN EN ISO 13732-1 2008-12).

Тип кабеля	Гибкий Ethernet-кабель CAT5, 2-парный
Тип кабеля (краткое обозначение)	93E
UL AWM Style	20963 (80 °C / 30 В)
Тип сигнала/категория	Ethernet CAT5 (МЭК 11801), 100 Мбит/с
Конструкция кабеля	2x2xAWG26/7SF/UTP
Сечение провода	2x 2x 0, 14 мм²
AWG, сигнальная линия	26
Конструкция кабеля, сигнальная линия	7x 0, 16 мм
Диаметр проводника вкл. изоляцию	0, 98 мм
Цвета жил	белый/оранжевый-оранжевый, белый/зеленый-зеленый
Скрутка пары	2 проводника для пары
Общая скрутка	2 пары с 2 наполнителями для сердечника
Экранировка	Пленка, оклеенная алюминием, оплетка из луженой медной проволоки
Защитный экран оптоволоконного кабеля	70 %
Внешняя оболочка, цвет	цвет морской воды RAL 5021
Толщина стенок внешней оболочки	1, 2 мм
Наружный диаметр кабеля D	6, 4 мм ±0, 2 мм
Минимальный радиус изгиба, жесткая прокладка	4 x D
Минимальный радиус изгиба, гибкая прокладка	8 x D
Прочность на разрыв GRP	≤ 80 Н
Масса кабеля	42 кг/км
Внешняя оболочка, материал	PUR
Материал, изоляция проводника	вспененный полиэтилен
Материал проводника	медный гибкий провод
Стандарты/нормативные документы	Электрические требования EN 50288-2-2
Сопротивление изоляции	≥ 500 МΩ*км
Сопротивление шлейфа	≤ 290, 00 Ом/км
Проводники - емкость	около 45 нФ/км (при 1 кГц)
Волновое сопротивление	100 Ω ±5 Ω (при 100 МГц)
Переходное затухание (NEXT)	65, 3 дБ (при 1 МГц)
	56, 3 дБ (при 4 МГц)
	50, 3 дБ (при 10 МГц)
	47, 2 дБ (при 16 МГц)
	45, 8 дБ (при 20 МГц)
	42, 9 дБ (при 31, 25 МГц)
	38, 4 дБ (при 62, 5 МГц)
	35, 3 дБ (при 100 МГц)
Суммарное переходное затухание (PSNEXT)	62, 3 дБ (при 1 МГц)
	53, 3 дБ (при 4 МГц)
	47, 3 дБ (при 10 МГц)
	44, 2 дБ (при 16 МГц)
	42, 8 дБ (при 20 МГц)
	39, 9 дБ (при 31, 25 МГц)
	35, 4 дБ (при 62, 5 МГц)
	32, 3 дБ (при 100 МГц)
Ослабление	3, 2 дБ (при 1 МГц)
	6 дБ (при 4 МГц)
	9, 5 дБ (при 10 МГц)
	12, 1 дБ (при 16 МГц)
	13, 6 дБ (при 20 МГц)
	17, 1 дБ (при 31, 25 МГц)
	24, 8 дБ (при 62, 5 МГц)
	32 дБ (при 100 МГц)
Затухание несогласованности (RL)	23 дБ (при 4 МГц)
	24, 1 дБ (при 8 МГц)
	25 дБ (при 10 МГц)
	25 дБ (при 16 МГц)
	25 дБ (при 20 МГц)
	23, 6 дБ (при 31, 25 МГц)
	21, 5 дБ (при 62, 5 МГц)
	20, 1 дБ (при 100 МГц)
Время распространения сигнала	5, 3 нСм/м
Сопротивление устройства сопряжения	≤ 100, 00 мΩ/м (при 10 МГц)
Номинальное напряжение, проводник	≤ 100 В (Пиковое значение, не для применения под сильной токовой нагрузкой)
Испытательное напряжение, фаза / фаза	700 В (50 Гц, 1 мин)
Испытательное напряжение, фаза / экран	700 В (50 Гц, 1 мин)
Допустимая нагрузка по току на кабель	2 A (согласно DIN VDE 0891-1)
Негорючесть	согласно МЭК 60332-1-2
	согласно UL VW1
Без галогенов	соответствует EN 60754-1
Маслостойкость	согласно EN 60811-2-1
Температура окружающей среды (при эксплуатации)	-40 °C ... 80 °C (кабель, жестко прокладываемый)
	-20 °C ... 80 °C (кабель, для подвижного монтажа)
Температура окружающей среды (при прокладке)	-20 °C ... 80 °C
Температура окружающей среды (хранение/транспорт)	-20 °C ... 80 °C

REACh SVHC	Lead 7439-92-1
China RoHS	Период времени для применения по назначению (EFUP)50 лет
	Информация об опасных веществах приведена в декларации производителя во вкладке «Загрузки»

ECl@ss 10.0.1	27440102
ECl@ss 4.0	27140800
ECl@ss 4.1	27140800
ECl@ss 5.0	27143400
ECl@ss 5.1	27143400
ECl@ss 6.0	27279200
ECl@ss 7.0	27440103
ECl@ss 8.0	27440103
ECl@ss 9.0	27440102

ETIM 2.0	EC001297
ETIM 3.0	EC002061
ETIM 4.0	EC000830
ETIM 5.0	EC002061
ETIM 6.0	EC002061

UNSPSC 6.01	31251501
UNSPSC 7.0901	31251501
UNSPSC 11	31251501
UNSPSC 12.01	31251501
UNSPSC 13.2	39121413
UNSPSC 18.0	39121413
UNSPSC 19.0	39121413
UNSPSC 20.0	39121413
UNSPSC 21.0	39121413
