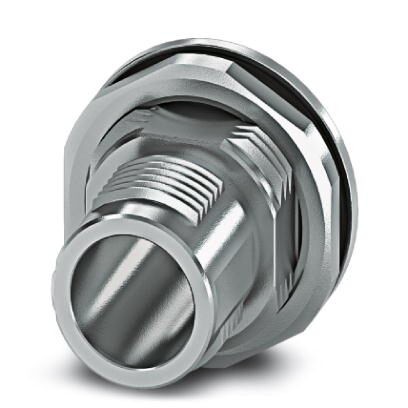

Винтовое крепление корпуса M12-SPEEDCON для вилки M12, с кольцевым уплотнением, для всех держателей контакта с пайкой волной припоя и THR, совместимых с продуктами группы SPEEDCON
Характеристики
Оглавление 1. Окружающие условия
2. Общие сведения
3. Материал
4. Кабель
5. Стандарты и предписания
6. Соответствие экологическим нормам
7. eCl@ss
8. ETIM
9. UNSPSC
2. Общие сведения
3. Материал
4. Кабель
5. Стандарты и предписания
6. Соответствие экологическим нормам
7. eCl@ss
8. ETIM
9. UNSPSC
1. Окружающие условия
| Температура окружающей среды (при эксплуатации) | -25 °C ... 85 °C (вилка / розетка) |
| -40 °C ... 85 °C (без механического приведения в действие) | |
| Степень защиты | IP67 (правильно установлен и зафиксирован) |
2. Общие сведения
| Указание | Электрические и механические параметры указаны с учетом наличия правильно зафиксированного и установленного штекерного соединителя. Если соединитель не зафиксирован и существует вероятность попадания в него грязи, то рекомендуется закрыть его защитным колпаком > IP54. Кроме того, необходимо учитывать воздействия со стороны проводов, кабелей и печатных плат. |
| Стандарты/нормативные документы | Разъем M12 МЭК 61076-2-101 с примыканием |
| Циклы установки | >100 |
| Момент затяжки | 1, 5 Нм ... 2 Нм (С монтажной стороны) |
| Тип монтажа | Монтаж с внутренней стороны M15 x 1 Расстояние между верхним краем печатной платы и задней частью передней панели6 мм |
3. Материал
| Материал накатанной гайки | Цинк. литья под давлением, с никелевым покрытием |
| Материал | Цинковый, изготовлен методом литья под давлением, с никелевым покрытием |
| Материал уплотнения | FKM (Кольцо на корпусе) |
| Дополнительные данные о материале | латунь, никелированный (Контргайка) |
4. Кабель
| Стандарты/нормативные документы | Разъем M12 МЭК 61076-2-101 с примыканием |
5. Стандарты и предписания
| Стандарты/нормативные документы | Разъем M12 МЭК 61076-2-101 с примыканием |
6. Соответствие экологическим нормам
| REACh SVHC | Lead 7439-92-1 |
| China RoHS | Период времени для применения по назначению (EFUP)50 лет |
| Информация об опасных веществах приведена в декларации производителя во вкладке «Загрузки» |
7. eCl@ss
| ECl@ss 10.0.1 | 23100602 |
| ECl@ss 4.0 | 23100600 |
| ECl@ss 4.1 | 23100600 |
| ECl@ss 5.0 | 23100600 |
| ECl@ss 5.1 | 23100600 |
| ECl@ss 6.0 | 23100600 |
| ECl@ss 7.0 | 23100602 |
| ECl@ss 8.0 | 23100602 |
| ECl@ss 9.0 | 23100602 |
8. ETIM
| ETIM 4.0 | EC001855 |
| ETIM 5.0 | EC002350 |
| ETIM 6.0 | EC002350 |
| ETIM 7.0 | EC002350 |
9. UNSPSC
| UNSPSC 13.2 | 31171603 |
| UNSPSC 18.0 | 31171603 |
| UNSPSC 19.0 | 31171603 |
| UNSPSC 20.0 | 31171603 |
| UNSPSC 21.0 | 31171603 |
Характеристики
Бренд
PHOENIX CONTACT
Последняя стоимость
2140.52
