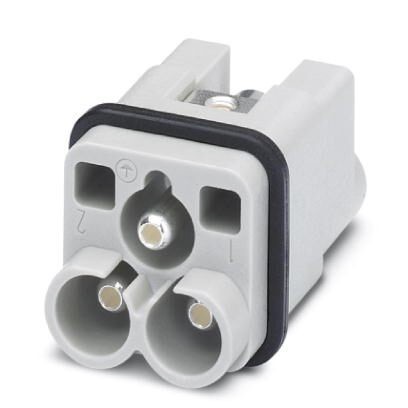

Модуль для контактов HC-HS 2-D7-ESTS

Описание

Характеристики

Гнездовая вставка HEAVYCON, серия HS2, 2+PE-полюсная, аксиальные зажимы

Характеристики
Оглавление 1. Общие сведения
2. Условия окружающей среды
3. Данные о материале
4. Электрические характеристики
5. Стандарты и предписания
6. Соответствие экологическим нормам
7. eCl@ss
8. ETIM
9. UNSPSC
1. Общие сведения
Указание для корпусов HC-D7, аксиальное соединение 2, 0 мм, внутренний шестигранник
Для осевого винтового соединения используется 2-мм торцовый шестигранный ключ (только для гибких проводников)
Обслуживание разъемных соединений можно выполнять только после отключения нагрузки и питания.
Способ подключения С осевыми винт. зажимами
Момент затяжки 1, 8 Нм
Степень загрязнения 3
Категория перенапряжения III
Полюсов 2+PE
Количество, силовые контакты 2
Количество, контакты цепи управления
Циклы установки ≥ 500
Размер D7
Нумерация контактов 1 - 2
Сечение проводников 4 мм² ... 10 мм² (Указанное сечение относится к геометрическому сечению используемого провода)
Сечение AWG 10 ... 8
Длина зачищенной части одной жилы 8 мм +1
Указания по монтажу Использование по назначению предусматривает встраивание в корпус со степенью защиты IP54 или выше
Указания по использованию аксиальных контактовТолько для гибких проводников. Указанное сечение проводников относится к геометрическому сечению вставленных проводников.Перед использованием проводников, геометрическое сечение которых значительно отличается от номинального, необходимо провести соответствующее испытание.Вводное отверстие аксиального зажима рассчитано на тонкопроволочные проводники, соответствующие VDE 0295, класс 5. Перед применением проводников другой конструкции (например, класса 6) требуется предварительная проверка.Указания по монтажу Перед началом монтажа следует убедиться, что конусообразный винт полностью выкручен (секция открыта). Не следует допускать скручивания проводников. Вставить проводники в контактную секцию до упора (до соприкосновения изоляции с контактом). Удерживая жилу в конечном положении, затянуть зажим ключом. Перед повторным подсоединением часть проводника с надрезанной изоляцией следует удалить. Во избежание обрыва проводника допускается только однократное подтягивание винта. Во избежание повреждений контакта жилу / провод необходимо механически закрепить на подобающем расстоянии от места подключения (например, посредством размещения в вырезе стального листа). Указания по квалифицированному исполнению содержатся в DIN VDE 0100-520 2003-06. Не используемые соединения следует затянуть с максимальным моментом вращения.
2. Условия окружающей среды
Температура окружающей среды (при эксплуатации) -40 °C ... 125 °C (С учетом нагрева контактов)
3. Данные о материале
Материал, контакт Медный сплав
Материал, контактная поверхность Ag
Материал, держатель контакта PC
4. Электрические характеристики
Расчетное напряжение (III/3) 400 В
Расчетное импульсное напряжение 6 кВ
Расчетный ток 40 A
5. Стандарты и предписания
Подключение согласно стандарту CUL
Строительные нормы и правила и методика проведения испытания DIN VDE 0627/86
DIN VDE 0110/02.79
DIN VDE 0110-1/04.97
МЭК 60664-1, DIN МЭК 60512
МЭК 60352
Класс воспламеняемости согласно UL 94 V0
6. Соответствие экологическим нормам
REACh SVHC Lead 7439-92-1
China RoHS Период времени для применения по назначению (EFUP)50 лет
Информация об опасных веществах приведена в декларации производителя во вкладке «Загрузки»
7. eCl@ss
ECl@ss 4.0 27140800
ECl@ss 4.1 27140800
ECl@ss 5.0 27143400
ECl@ss 5.1 27261200
ECl@ss 6.0 27261200
ECl@ss 7.0 27440205
ECl@ss 8.0 27440205
ECl@ss 9.0 27440205
8. ETIM
ETIM 3.0 EC000438
ETIM 4.0 EC000438
ETIM 5.0 EC000438
ETIM 6.0 EC000438
ETIM 7.0 EC000438
9. UNSPSC
UNSPSC 6.01 30211923
UNSPSC 7.0901 39121522
UNSPSC 11 39121522
UNSPSC 12.01 39121522
UNSPSC 13.2 39121522
UNSPSC 18.0 39121522
UNSPSC 19.0 39121522
UNSPSC 20.0 39121522
UNSPSC 21.0 39121522
