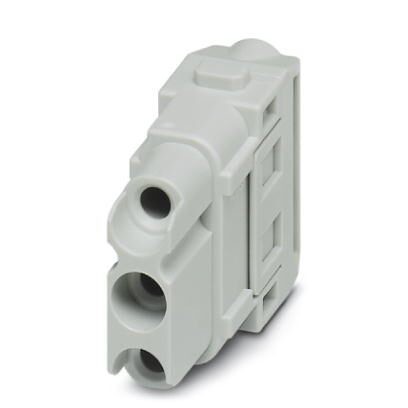

Модуль для установки контактов, полюсов3, контакты цепи питания3, контакты цепи управления0, Розетка, Обжим, 500 В, 40 A, 1,5 мм² ... 6 мм², применениеМощность
Характеристики
Оглавление 1. Размеры
2. Электрические характеристики
3. Условия окружающей среды
4. Механические характеристики
5. Общие сведения
6. Данные о материале
7. Стандарты и предписания
8. Соответствие экологическим нормам
9. eCl@ss
10. ETIM
11. UNSPSC
2. Электрические характеристики
3. Условия окружающей среды
4. Механические характеристики
5. Общие сведения
6. Данные о материале
7. Стандарты и предписания
8. Соответствие экологическим нормам
9. eCl@ss
10. ETIM
11. UNSPSC
1. Размеры
| Высота | 44, 7 мм |
| Ширина | 34, 2 мм |
| Длина | 14, 6 мм |
2. Электрические характеристики
| Расчетное напряжение (III/3) | 500 В |
| Расчетное напряжение (III/2) | 830 В |
| Расчетный ток | 40 A |
| Расчетное импульсное напряжение | 6 кВ |
| Вид при установке | 3 |
3. Условия окружающей среды
| Температура окружающей среды (при эксплуатации) | -40 °C ... 125 °C |
4. Механические характеристики
| Сечение проводников | 1, 5 мм² ... 6 мм² |
| Сечение AWG | 16 ... 8 |
| Длина зачищенной части одной жилы | 9 мм (для 1, 5 ... 2, 5 мм²) |
| 9 мм (для 4 мм²...6 мм²) | |
| 15 мм (для 10 мм² / провод ≥ 5 мм в диаметре) | |
| 18 мм (для 10 мм² / провод ≥ 6, 4 мм в диаметре) | |
| Диаметр контакта | 4 мм |
| Диаметр проводника вкл. изоляцию | 7, 5 мм |
| Циклы установки | ≥ 500 |
| Минимальная высота корпуса | 52 мм |
5. Общие сведения
| Указание | Для корпусов HEAVYCON типов B6–B48, требуется модульные несущие HC-M-B...MF-..., обжимные контакты CK4, 0......, обжимные контакты не входят в комплект поставки. |
| Обслуживание разъемных соединений можно выполнять только после отключения нагрузки и питания. | |
| Серия | HC-M-03 |
| Цвет | светло-серый |
| Количество модулей | 1 |
| Способ подключения | Обжим |
| Подключение согласно стандарту | МЭК / EN |
| Тип контакта | с разворотом |
| Класс воспламеняемости согласно UL 94 | V0 |
| Степень загрязнения | 3 |
| Категория перенапряжения | III |
| Указания по монтажу | Использование по назначению предусматривает встраивание в корпус со степенью защиты IP54 или выше |
| Для демонтажа обжимных контактов необходим инструмент CK4, 0-EWZ (арт. № 1662735).В каждой контактной секции "C" положение контактной пружины идентифицируется 2 черными отметками. Вставить инструмент со стороны подсоединения через контакт и надавить им на обе удерживающие пружины. Вставить инструмент до упора. Установленный инструмент вращать не нужно. Извлечь инструмент из изолирующего корпуса вместе с проводником со стороны подсоединения. |
6. Данные о материале
| Материал, контакт | Медный сплав |
| Материал, контактная поверхность | Ag |
| Материал, держатель контакта | PC |
7. Стандарты и предписания
| Класс воспламеняемости согласно UL 94 | V0 |
8. Соответствие экологическим нормам
| China RoHS | Период времени для применения по назначениюне ограничен = EFUP-e |
| Не содержит опасных веществ, выходящих за пределы пороговых значений |
9. eCl@ss
| ECl@ss 10.0.1 | 27440217 |
| ECl@ss 5.1 | 27261200 |
| ECl@ss 6.0 | 27261200 |
| ECl@ss 7.0 | 27440205 |
| ECl@ss 8.0 | 27440205 |
| ECl@ss 9.0 | 27440217 |
10. ETIM
| ETIM 5.0 | EC000438 |
| ETIM 6.0 | EC000438 |
| ETIM 7.0 | EC000438 |
11. UNSPSC
| UNSPSC 13.2 | 39121421 |
| UNSPSC 18.0 | 39121421 |
| UNSPSC 19.0 | 39121421 |
| UNSPSC 20.0 | 39121421 |
| UNSPSC 21.0 | 39121421 |
