Описание
Характеристики

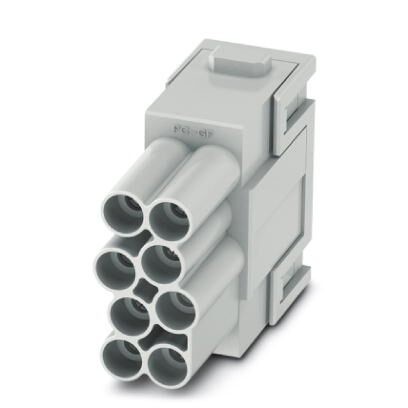

Модуль для установки контактов, полюсов8, контакты цепи питания8, контакты цепи управления0, Розетка, Зажимы Push-in, 400 В, 16 A, 0,5 мм² ... 2,5 мм², применениеМощность
Характеристики
Оглавление 1. Размеры
2. Электрические характеристики
3. Условия окружающей среды
4. Механические характеристики
5. Общие сведения
6. Данные о материале
7. Стандарты и предписания
8. Соответствие экологическим нормам
9. eCl@ss
10. ETIM
2. Электрические характеристики
3. Условия окружающей среды
4. Механические характеристики
5. Общие сведения
6. Данные о материале
7. Стандарты и предписания
8. Соответствие экологическим нормам
9. eCl@ss
10. ETIM
1. Размеры
| Высота | 39 мм |
| Ширина | 34, 1 мм |
| Длина | 14, 6 мм |
2. Электрические характеристики
| Расчетное напряжение (III/3) | 400 В |
| Расчетный ток | 16 A (Контакты цепи питания) |
| Расчетное импульсное напряжение | 6 кВ |
| Вид при установке | 8 |
3. Условия окружающей среды
| Температура окружающей среды (при эксплуатации) | -40 °C ... 125 °C |
4. Механические характеристики
| Сечение проводников | 0, 5 мм² ... 2, 5 мм² (с кабельным наконечником) |
| Сечение AWG | 20 ... 14 (с кабельным наконечником) |
| Длина зачищенной части одной жилы | 10 мм |
| Диаметр контакта | 2, 5 мм |
| Циклы установки | ≥ 500 |
5. Общие сведения
| Указание | Для корпусов HEAVYCON типов B6–B48, требуется модульные несущие HC-M-B...MF-... |
| Обслуживание разъемных соединений можно выполнять только после отключения нагрузки и питания. | |
| Серия | HC-M-08 |
| Количество модулей | 1 |
| Способ подключения | Зажимы Push-in |
| Тип контакта | с разворотом |
| Класс воспламеняемости согласно UL 94 | V0 |
| Степень загрязнения | 3 |
| Категория перенапряжения | III |
| Указания по монтажу | Использование по назначению предусматривает встраивание в корпус со степенью защиты IP54 или выше |
6. Данные о материале
| Материал, контакт | Медный сплав |
| Материал, контактная поверхность | Ag |
| Материал, держатель контакта | PC |
7. Стандарты и предписания
| Класс воспламеняемости согласно UL 94 | V0 |
8. Соответствие экологическим нормам
| China RoHS | Период времени для применения по назначениюне ограничен = EFUP-e |
| Не содержит опасных веществ, выходящих за пределы пороговых значений |
9. eCl@ss
| ECl@ss 10.0.1 | 27440217 |
| ECl@ss 5.1 | 27261200 |
| ECl@ss 6.0 | 27261200 |
| ECl@ss 7.0 | 27440207 |
| ECl@ss 9.0 | 27440217 |
10. ETIM
| ETIM 6.0 | EC000438 |
| ETIM 7.0 | EC000438 |
Характеристики
Бренд
PHOENIX CONTACT
Последняя стоимость
6742.89
