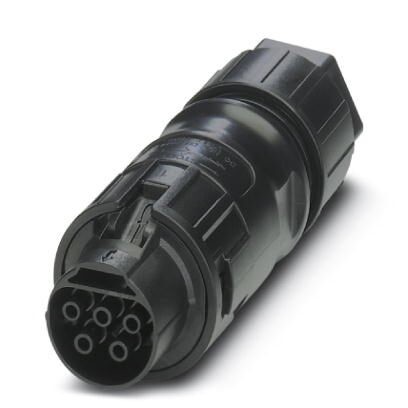

Переходные соединители PRC 5-FC-FS68-21

Описание

Характеристики

Круглые разъемы (со стороны кабеля), Серия изделийPRC, Переходные соединители, конструкцияРазблокировка только при помощи инструмента, материал корпусаPPE, цветчерный, полюсов5, сечение жилы мин.1,5 мм², сечение жилы макс.6 мм², номинальное напряжение690 V AC, расчетный ток35 A, Тип подключенияВинтовые зажимы, Тип контактовРозетка, мин. диаметр кабеля8 мм, макс. диаметр кабеля21 мм

Характеристики
Оглавление 1. Общие характеристики
2. Данные подключения
3. Данные о материале
4. Стандарты и предписания
5. Соответствие экологическим нормам
6. eCl@ss
7. ETIM
8. UNSPSC
1. Общие характеристики
Полюсов 5
Степень защиты II
Цвет черный
Тип фиксатора Крепление на защелках
Циклы установки 100
Усилие вытягивания 175 Н ± 50 N
Усилие установки 40 Н ±10 Н
Класс защиты (вставлен) IP66 / IP68 (2m / 24h) / IP69K
Ширина 37, 6 мм
Высота 37, 6 мм
Длина 107, 5 мм
2. Данные подключения
Расчетный ток 35 A (при сечении проводника 6 мм² согласно МЭК 61984)
32 A (при сечении проводника 6 мм² согласно МЭК 61535)
21, 4 A (при сечении проводника 6 мм² и 85 °C согласно 2 PfG 1915)
30 A (при 6 мм² / AWG 10, согласно UL 2238)
Номинальное напряжение ATD 690 V AC (согласно МЭК 61984)
500 V AC (согласно МЭК 61535 / 2 PfG 1915)
600 V AC (согласно UL 2238)
Расчетное напряжение (III/2) 690 В
Длина снятия изоляции 12 мм
Момент затяжки макс. 1 Нм (Контактный винт)
Тип контактов Розетка
Длина зачищенной части оболочки 50 мм
Сечение гибкого проводника с кабельным наконечником, без пластмассовой втулки, мин. 1, 5 мм²
Сечение гибкого проводника с кабельным наконечником, без пластмассовой втулки, макс. 6 мм²
Сечение гибкого проводника с кабельным наконечником, с пластмассовой втулкой, мин. 1, 5 мм²
Сечение гибкого проводника с кабельным наконечником, с пластмассовой втулкой, макс. 6 мм²
Сечение жесткого проводника мин. 1, 5 мм²
Сечение жесткого проводника макс. 6 мм²
Сечение гибкого проводника мин. 4 мм²
Сечение гибкого проводника макс. 6 мм²
Конструкция Разблокировка только при помощи инструмента
Тип подключения Винтовые зажимы
Степень защиты IP66 / IP68 (2m / 24h) / IP69K
Усилие установки 40 Н ±10 Н
Длина зачищенной части одной жилы 12 мм (Заложить проводник PE 8 мм с опережением)
Категория перенапряжения III
Группа изоляционного материала I / CTI 600
Усилие вытягивания 175 Н ± 50 N
Диаметр кабеля 1 8 мм ... 21 мм
3. Данные о материале
Материал, контакт Сплав меди
Материал, контактная поверхность с серебряным покрытием
Материал, держатель контакта PPE
Класс воспламеняемости согласно UL 94 V0
Материал корпуса PPE
Материал, уплотнение EPDM
Материал, уплотнительное кольцо EPDM
Материал кабельного сальника EPDM
Материал резьбового соединения PPE
Цвет корпуса черный
Материал накатанной гайки PPE
4. Стандарты и предписания
Без галогенов да
Класс воспламеняемости согласно UL 94 V0
Указания по безопасности • ОСТОРОЖНО! Вводить в эксплуатацию только технически безупречные изделия. Изделия необходимо регулярно проверять на повреждения. Немедленно выводить из эксплуатации неисправные изделия. Поврежденные изделия подлежат замене. Ремонт невозможен.
• ОСТОРОЖНО! Устанавливать и эксплуатировать изделие разрешается только квалифицированному персоналу при учете следующих указаний по безопасности. Квалифицированный персонал должен владеть основами электротехники. Он должен быть в состоянии распознавать опасности и избегать их. Соответствующий символ на упаковке указывает на то, что для установки и эксплуатации требуется квалифицированный персонал.
ОСТОРОЖНО! Не допускается подсоединять или разъединять штекерные соединители, если токоведущие части находятся под напряжением. Несоблюдение правил и ненадлежащее использование могут привести к травмам и/или повреждению имущества.
• Готовые изделия не подлежат манипуляции или ненадлежащему вскрытию упаковки.
• Использовать только ответные части штекеров, соответствующие заданным в технических данных стандартам (например, приведенные в принадлежностях к изделию на сайте phoenixcontact.com/products).
• При непосредственном использовании продукции с изделиями других производителей ответственность несет пользователь.
• При рабочем напряжении >50 В AC электропроводящие корпуса разъемов должны быть заземлены
• Следите за тем, чтобы защитное и функциональное заземление были подключены соответствующим образом.
• При объединении нескольких цепей в одном кабеле и/или соединителе следует соблюдать требования VDE 0100/1.97 § 411.1.3.2 и DIN EN 60204/11.98 § 14.1.3
• Соблюдать соответствующие технические данные. Информацию можно найти o на изделииo на упаковочной этикеткеo в прилагаемой документацииo в сети по адресу phoenixcontact.com/products рядом с изделием
• Использовать только рекомендуемые компанией Phoenix Contact инструменты
• Необходимо учитывать инструкцию по установке / монтажу, которая имеется в разделе загрузок на странице изделия phoenixcontact.com/products.
• Закрыть неиспользуемые штекерные соединители при помощи защитной крышки. Подходящие принадлежности указаны в разделе принадлежностей изделия на сайте phoenixcontact.com/products рядом с изделием
• Эксплуатировать штекерный соединитель только в полностью вставленном состоянии.
• Эксплуатировать штекерный соединитель только в полностью вставленном и заблокированном состоянии.
• Обратить внимание, что при прокладке проводников растягивающая нагрузка на штекеры не превышает установленных границ.
• Соблюдайте минимальный радиус изгиба проводника. Прокладывайте проводник, не скручивая его.
• Штекерный соединитель нагревается при нормальной эксплуатации. В зависимости от окружающих условий поверхность штекера может значительно нагреваться. В этом случае пользователь несет ответственность за нанесение предупреждений (пример DIN EN ISO 13732-1 2008-12).
5. Соответствие экологическим нормам
China RoHS Период времени для применения по назначению (EFUP)50 лет
Информация об опасных веществах приведена в декларации производителя во вкладке «Загрузки»
6. eCl@ss
ECl@ss 10.0.1 27440102
ECl@ss 4.0 27260700
ECl@ss 4.1 27260700
ECl@ss 5.0 27260700
ECl@ss 5.1 27260700
ECl@ss 6.0 27260700
ECl@ss 7.0 27440102
ECl@ss 8.0 27440102
ECl@ss 9.0 27440102
7. ETIM
ETIM 4.0 EC002641
ETIM 5.0 EC002061
ETIM 6.0 EC002061
8. UNSPSC
UNSPSC 13.2 39121413
UNSPSC 18.0 39121413
UNSPSC 19.0 39121413
UNSPSC 20.0 39121413
UNSPSC 21.0 39121413

Характеристики

Бренд

PHOENIX CONTACT

Последняя стоимость

18799.77

Полюсов	5
Степень защиты	II
Цвет	черный
Тип фиксатора	Крепление на защелках
Циклы установки	100
Усилие вытягивания	175 Н ± 50 N
Усилие установки	40 Н ±10 Н
Класс защиты (вставлен)	IP66 / IP68 (2m / 24h) / IP69K
Ширина	37, 6 мм
Высота	37, 6 мм
Длина	107, 5 мм

Расчетный ток	35 A (при сечении проводника 6 мм² согласно МЭК 61984)
	32 A (при сечении проводника 6 мм² согласно МЭК 61535)
	21, 4 A (при сечении проводника 6 мм² и 85 °C согласно 2 PfG 1915)
	30 A (при 6 мм² / AWG 10, согласно UL 2238)
Номинальное напряжение ATD	690 V AC (согласно МЭК 61984)
	500 V AC (согласно МЭК 61535 / 2 PfG 1915)
	600 V AC (согласно UL 2238)
Расчетное напряжение (III/2)	690 В
Длина снятия изоляции	12 мм
Момент затяжки	макс. 1 Нм (Контактный винт)
Тип контактов	Розетка
Длина зачищенной части оболочки	50 мм
Сечение гибкого проводника с кабельным наконечником, без пластмассовой втулки, мин.	1, 5 мм²
Сечение гибкого проводника с кабельным наконечником, без пластмассовой втулки, макс.	6 мм²
Сечение гибкого проводника с кабельным наконечником, с пластмассовой втулкой, мин.	1, 5 мм²
Сечение гибкого проводника с кабельным наконечником, с пластмассовой втулкой, макс.	6 мм²
Сечение жесткого проводника мин.	1, 5 мм²
Сечение жесткого проводника макс.	6 мм²
Сечение гибкого проводника мин.	4 мм²
Сечение гибкого проводника макс.	6 мм²
Конструкция	Разблокировка только при помощи инструмента
Тип подключения	Винтовые зажимы
Степень защиты	IP66 / IP68 (2m / 24h) / IP69K
Усилие установки	40 Н ±10 Н
Длина зачищенной части одной жилы	12 мм (Заложить проводник PE 8 мм с опережением)
Категория перенапряжения	III
Группа изоляционного материала	I / CTI 600
Усилие вытягивания	175 Н ± 50 N
Диаметр кабеля 1	8 мм ... 21 мм

Материал, контакт	Сплав меди
Материал, контактная поверхность	с серебряным покрытием
Материал, держатель контакта	PPE
Класс воспламеняемости согласно UL 94	V0
Материал корпуса	PPE
Материал, уплотнение	EPDM
Материал, уплотнительное кольцо	EPDM
Материал кабельного сальника	EPDM
Материал резьбового соединения	PPE
Цвет корпуса	черный
Материал накатанной гайки	PPE

Без галогенов	да
Класс воспламеняемости согласно UL 94	V0
Указания по безопасности	• ОСТОРОЖНО! Вводить в эксплуатацию только технически безупречные изделия. Изделия необходимо регулярно проверять на повреждения. Немедленно выводить из эксплуатации неисправные изделия. Поврежденные изделия подлежат замене. Ремонт невозможен.
	• ОСТОРОЖНО! Устанавливать и эксплуатировать изделие разрешается только квалифицированному персоналу при учете следующих указаний по безопасности. Квалифицированный персонал должен владеть основами электротехники. Он должен быть в состоянии распознавать опасности и избегать их. Соответствующий символ на упаковке указывает на то, что для установки и эксплуатации требуется квалифицированный персонал.
	ОСТОРОЖНО! Не допускается подсоединять или разъединять штекерные соединители, если токоведущие части находятся под напряжением. Несоблюдение правил и ненадлежащее использование могут привести к травмам и/или повреждению имущества.
	• Готовые изделия не подлежат манипуляции или ненадлежащему вскрытию упаковки.
	• Использовать только ответные части штекеров, соответствующие заданным в технических данных стандартам (например, приведенные в принадлежностях к изделию на сайте phoenixcontact.com/products).
	• При непосредственном использовании продукции с изделиями других производителей ответственность несет пользователь.
	• При рабочем напряжении >50 В AC электропроводящие корпуса разъемов должны быть заземлены
	• Следите за тем, чтобы защитное и функциональное заземление были подключены соответствующим образом.
	• При объединении нескольких цепей в одном кабеле и/или соединителе следует соблюдать требования VDE 0100/1.97 § 411.1.3.2 и DIN EN 60204/11.98 § 14.1.3
	• Соблюдать соответствующие технические данные. Информацию можно найти o на изделииo на упаковочной этикеткеo в прилагаемой документацииo в сети по адресу phoenixcontact.com/products рядом с изделием
	• Использовать только рекомендуемые компанией Phoenix Contact инструменты
	• Необходимо учитывать инструкцию по установке / монтажу, которая имеется в разделе загрузок на странице изделия phoenixcontact.com/products.
	• Закрыть неиспользуемые штекерные соединители при помощи защитной крышки. Подходящие принадлежности указаны в разделе принадлежностей изделия на сайте phoenixcontact.com/products рядом с изделием
	• Эксплуатировать штекерный соединитель только в полностью вставленном состоянии.
	• Эксплуатировать штекерный соединитель только в полностью вставленном и заблокированном состоянии.
	• Обратить внимание, что при прокладке проводников растягивающая нагрузка на штекеры не превышает установленных границ.
	• Соблюдайте минимальный радиус изгиба проводника. Прокладывайте проводник, не скручивая его.
	• Штекерный соединитель нагревается при нормальной эксплуатации. В зависимости от окружающих условий поверхность штекера может значительно нагреваться. В этом случае пользователь несет ответственность за нанесение предупреждений (пример DIN EN ISO 13732-1 2008-12).

China RoHS	Период времени для применения по назначению (EFUP)50 лет
	Информация об опасных веществах приведена в декларации производителя во вкладке «Загрузки»

ECl@ss 10.0.1	27440102
ECl@ss 4.0	27260700
ECl@ss 4.1	27260700
ECl@ss 5.0	27260700
ECl@ss 5.1	27260700
ECl@ss 6.0	27260700
ECl@ss 7.0	27440102
ECl@ss 8.0	27440102
ECl@ss 9.0	27440102

UNSPSC 13.2	39121413
UNSPSC 18.0	39121413
UNSPSC 19.0	39121413
UNSPSC 20.0	39121413
UNSPSC 21.0	39121413
