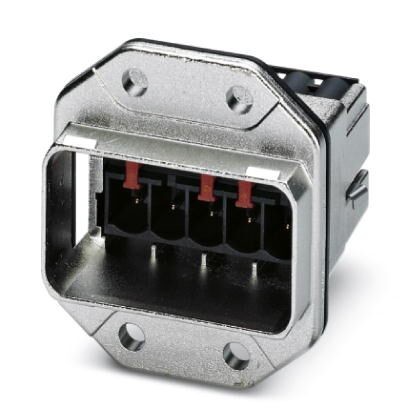

Металлическая монтажная рама с фиксаторами Push-Pull, вариант 14, вкл. контактную вставку с пружинными зажимами, гибкую систему кодировки, для прямоугольного монтажного выреза, с уплотнением, без крепежных винтов
Характеристики
Оглавление 1. Размеры
2. Окружающие условия
3. Общие характеристики
4. Стандарты и предписания
5. Соответствие экологическим нормам
6. eCl@ss
7. ETIM
8. UNSPSC
2. Окружающие условия
3. Общие характеристики
4. Стандарты и предписания
5. Соответствие экологическим нормам
6. eCl@ss
7. ETIM
8. UNSPSC
1. Размеры
| Исполнение | штырь |
2. Окружающие условия
| Температура окружающей среды (при эксплуатации) | -40 °C ... 70 °C |
| Температура окружающей среды (хранение/транспорт) | -40 °C ... 85 °C |
3. Общие характеристики
| Указание | Данное изделие соответствует директиве "Кабельная разводка PROFINET" и директиве по межсоединительным технологиям для PROFINET, редакция 2.00, заказ №2.252, глава 11 "Разъемы для источников питания 24 В" и глава 13 "Специальные соединительные и межсоединительные технологии (AIDA)" |
| Полюсов | 5 |
| Степень загрязнения | 2 |
| Тип фиксатора | Крепление на защелках |
| Расчетное напряжение (II/2) | 630 В |
| Расчетное напряжение (III/2) | 400 В |
| Расчетное напряжение | 250 В |
| Расчетное импульсное напряжение (II/2) | 4 кВ |
| Расчетное импульсное напряжение (III/2) | 4 кВ |
| Расчетное импульсное напряжение (III/3) | 4 кВ |
| Расчетный ток | 16 A |
| Расчетное напряжение (III/3) | 24 В |
| Сечение проводников | 0, 75 мм² ... 2, 5 мм² |
| Сечение AWG | 18 ... 13 |
| Тип подключения | Пружинные зажимы |
| Степень защиты | IP65/IP67 |
4. Стандарты и предписания
| Класс воспламеняемости согласно UL 94 | V0 |
5. Соответствие экологическим нормам
| China RoHS | Период времени для применения по назначениюне ограничен = EFUP-e |
| Не содержит опасных веществ, выходящих за пределы пороговых значений |
6. eCl@ss
| ECl@ss 4.0 | 27260700 |
| ECl@ss 4.1 | 27260700 |
| ECl@ss 5.0 | 27260700 |
| ECl@ss 5.1 | 27260700 |
| ECl@ss 6.0 | 27260700 |
| ECl@ss 7.0 | 27440312 |
| ECl@ss 8.0 | 27440312 |
| ECl@ss 9.0 | 27440312 |
7. ETIM
| ETIM 3.0 | EC000830 |
| ETIM 4.0 | EC001121 |
| ETIM 5.0 | EC002641 |
| ETIM 6.0 | EC002641 |
| ETIM 7.0 | EC002641 |
8. UNSPSC
| UNSPSC 6.01 | 26121616 |
| UNSPSC 7.0901 | 26121616 |
| UNSPSC 11 | 26121604 |
| UNSPSC 12.01 | 26121616 |
| UNSPSC 13.2 | 39121419 |
| UNSPSC 18.0 | 39121419 |
| UNSPSC 19.0 | 39121419 |
| UNSPSC 20.0 | 39121419 |
| UNSPSC 21.0 | 39121419 |
Характеристики
Бренд
PHOENIX CONTACT
Последняя стоимость
11514.85
