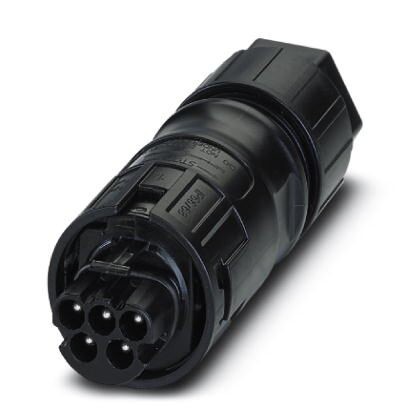

Круглые разъемы (со стороны кабеля), Серия изделийPRC, Разъем, материал корпусаPPE, цветчерный, полюсов5, сечение жилы мин.1,5 мм², сечение жилы макс.6 мм², номинальное напряжение690 V AC, расчетный ток35 A, Тип подключенияВинтовые зажимы, Тип контактовШтифт, мин. диаметр кабеля8 мм, макс. диаметр кабеля21 мм
Характеристики
Оглавление 1. Общие характеристики
2. Данные подключения
3. Данные о материале
4. Стандарты и предписания
5. eCl@ss
6. ETIM
2. Данные подключения
3. Данные о материале
4. Стандарты и предписания
5. eCl@ss
6. ETIM
1. Общие характеристики
| Полюсов | 5 |
| Степень защиты | II |
| Цвет | черный |
| Тип фиксатора | Крепление на защелках |
| Циклы установки | 2000 |
| Класс защиты (вставлен) | IP66 / IP68 (2m / 24h) / IP69K |
| Ширина | 37, 6 мм |
| Высота | 37, 6 мм |
| Длина | 105 мм |
2. Данные подключения
| Расчетный ток | 35 A (при сечении проводника 6 мм² согласно МЭК 61984) |
| 32 A (при сечении проводника 6 мм² согласно МЭК 61535) | |
| 30 A (при 6 мм² / AWG 10, согласно UL 2238) | |
| Номинальное напряжение ATD | 690 V AC (согласно МЭК 61984) |
| 500 V AC (согласно МЭК 61535 / 2 PfG 1915) | |
| 600 V AC (согласно UL 2238) | |
| Расчетное напряжение (III/2) | 690 В |
| Длина снятия изоляции | 12 мм |
| Момент затяжки | макс. 1 Нм (Контактный винт) |
| Тип контактов | Штифт |
| Длина зачищенной части оболочки | 50 мм |
| Сечение гибкого проводника с кабельным наконечником, без пластмассовой втулки, мин. | 1, 5 мм² |
| Сечение гибкого проводника с кабельным наконечником, без пластмассовой втулки, макс. | 6 мм² |
| Сечение гибкого проводника с кабельным наконечником, с пластмассовой втулкой, мин. | 1, 5 мм² |
| Сечение гибкого проводника с кабельным наконечником, с пластмассовой втулкой, макс. | 6 мм² |
| Сечение жесткого проводника мин. | 1, 5 мм² |
| Сечение жесткого проводника макс. | 6 мм² |
| Сечение гибкого проводника мин. | 4 мм² |
| Сечение гибкого проводника макс. | 6 мм² |
| Тип подключения | Винтовые зажимы |
| Степень защиты | IP66 / IP68 (2m / 24h) / IP69K |
| Длина зачищенной части одной жилы | 12 мм (Заложить проводник PE 8 мм с опережением) |
| Диаметр кабеля 1 | 8 мм ... 21 мм |
3. Данные о материале
| Материал, контакт | Сплав меди |
| Материал, контактная поверхность | с серебряным покрытием |
| Материал, держатель контакта | PPE |
| Класс воспламеняемости согласно UL 94 | V0 |
| Материал корпуса | PPE |
| Материал, уплотнение | EPDM |
| Материал, уплотнительное кольцо | EPDM |
| Материал кабельного сальника | EPDM |
| Материал резьбового соединения | PPE |
| Цвет корпуса | черный |
| Материал накатанной гайки | PPE |
4. Стандарты и предписания
| Без галогенов | да |
| Класс воспламеняемости согласно UL 94 | V0 |
| Указания по безопасности | • ОСТОРОЖНО! Вводить в эксплуатацию только технически безупречные изделия. Изделия необходимо регулярно проверять на повреждения. Немедленно выводить из эксплуатации неисправные изделия. Поврежденные изделия подлежат замене. Ремонт невозможен. |
| • ОСТОРОЖНО! Устанавливать и эксплуатировать изделие разрешается только квалифицированному персоналу при учете следующих указаний по безопасности. Квалифицированный персонал должен владеть основами электротехники. Он должен быть в состоянии распознавать опасности и избегать их. Соответствующий символ на упаковке указывает на то, что для установки и эксплуатации требуется квалифицированный персонал. | |
| ОСТОРОЖНО! Не допускается подсоединять или разъединять штекерные соединители, если токоведущие части находятся под напряжением. Несоблюдение правил и ненадлежащее использование могут привести к травмам и/или повреждению имущества. | |
| • Готовые изделия не подлежат манипуляции или ненадлежащему вскрытию упаковки. | |
| • Использовать только ответные части штекеров, соответствующие заданным в технических данных стандартам (например, приведенные в принадлежностях к изделию на сайте phoenixcontact.com/products). | |
| • При непосредственном использовании продукции с изделиями других производителей ответственность несет пользователь. | |
| • При рабочем напряжении >50 В AC электропроводящие корпуса разъемов должны быть заземлены | |
| • Следите за тем, чтобы защитное и функциональное заземление были подключены соответствующим образом. | |
| • При объединении нескольких цепей в одном кабеле и/или соединителе следует соблюдать требования VDE 0100/1.97 § 411.1.3.2 и DIN EN 60204/11.98 § 14.1.3 | |
| • Соблюдать соответствующие технические данные. Информацию можно найти o на изделииo на упаковочной этикеткеo в прилагаемой документацииo в сети по адресу phoenixcontact.com/products рядом с изделием | |
| • Использовать только рекомендуемые компанией Phoenix Contact инструменты | |
| • Необходимо учитывать инструкцию по установке / монтажу, которая имеется в разделе загрузок на странице изделия phoenixcontact.com/products. | |
| • Закрыть неиспользуемые штекерные соединители при помощи защитной крышки. Подходящие принадлежности указаны в разделе принадлежностей изделия на сайте phoenixcontact.com/products рядом с изделием | |
| • Эксплуатировать штекерный соединитель только в полностью вставленном состоянии. | |
| • Эксплуатировать штекерный соединитель только в полностью вставленном и заблокированном состоянии. | |
| • Обратить внимание, что при прокладке проводников растягивающая нагрузка на штекеры не превышает установленных границ. | |
| • Соблюдайте минимальный радиус изгиба проводника. Прокладывайте проводник, не скручивая его. | |
| • Штекерный соединитель нагревается при нормальной эксплуатации. В зависимости от окружающих условий поверхность штекера может значительно нагреваться. В этом случае пользователь несет ответственность за нанесение предупреждений (пример DIN EN ISO 13732-1 2008-12). |
5. eCl@ss
| ECl@ss 8.0 | 27440102 |
| ECl@ss 9.0 | 27440103 |
6. ETIM
| ETIM 5.0 | EC002061 |
| ETIM 6.0 | EC002061 |
