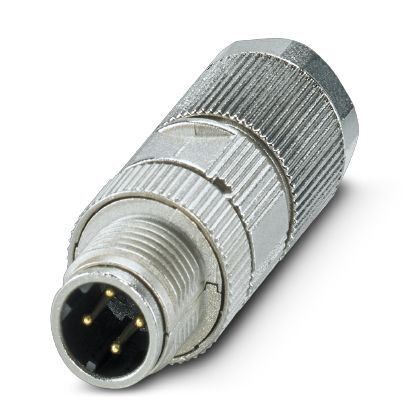

Разъем, PROFINET CAT5 (100 Мбит/с), 4-полюсн., экранирован., Штекеры прямое M12, Кодировка D, Обжим, материал накатанной гайкиЦинк. литья под давлением, с никелевым покрытием, наружный диаметр кабеля 4,5 мм ... 7,5 мм, без обжимаемых контактов
Характеристики
Оглавление 1. Размеры
2. Окружающие условия
3. Общие сведения
4. Материал
5. Стандарты и предписания
6. Соответствие экологическим нормам
7. eCl@ss
8. ETIM
2. Окружающие условия
3. Общие сведения
4. Материал
5. Стандарты и предписания
6. Соответствие экологическим нормам
7. eCl@ss
8. ETIM
1. Размеры
| Раствор ключа - накидная гайка | 15 мм |
| Диаметр корпуса | 16 мм |
| Длина | 43 мм |
| Наружный диаметр проводника | 4, 5 мм ... 7, 5 мм |
| Длина зачищенной части оболочки | 18 мм |
| Длина зачищенной части одной жилы | 4 мм +0, 5 мм |
2. Окружающие условия
| Температура окружающей среды (при эксплуатации) | -40 °C ... 85 °C (вилка / розетка) |
| Температура окружающей среды (при монтаже) | -5 °C ... 50 °C |
| Степень защиты | IP65 |
| IP67 |
3. Общие сведения
| Указание | Данное изделие соответствует директиве "Кабельная разводка PROFINET" и директиве по межсоединительным технологиям для PROFINET, редакция 2.00, заказ №2.252, глава 8.2 "Разъемы для наружной эксплуатации (симметричные кабели) |
| ВНИМАНИЕ! При прокладке кабеля учитывать допустимые радиусы изгиба, так как из-за высоких изгибающих усилий будет нарушен класс защиты. Предохранять штекерный соединитель от механических нагрузок, например, с помощью кабельного зажима. | |
| Расчетный ток при 40 ℃ | 4 A |
| Расчетное напряжение | 48 В AC |
| 60 В DC | |
| Полюсов | 4 |
| Сопротивление изоляции | ≥ 100 MΩ |
| Кодирование | D типа |
| Стандарты/нормативные документы | Разъем M12 МЭК 61076-2-101 |
| Шок, вибрация EN 50155 2001 | |
| Тип сигнала/категория | PROFINET CAT5 (МЭК 11801), 100 Мбит/с |
| Индикатор состояния | Нет |
| Категория перенапряжения | II |
| Степень загрязнения | 3 |
| Тип подключения | Обжим |
| Сечение провода | 0, 14 мм² ... 1 мм² (гибкий) |
| Сечение проводника AWG | 26 ... 18 (гибкий) |
| Диаметр проводника вкл. изоляцию | ≤ 2, 55 мм |
| Циклы установки | ≥ 100 |
| Момент затяжки | 0, 4 Нм (Накатанная гайка М12) |
| 4 Нм (Контргайка с соединительной втулкой) |
4. Материал
| Класс воспламеняемости согласно UL 94 | V0 |
| Материал, держатель контакта | PA 6.6 |
| Материал корпуса ручки | Цинк. литья под давлением, с никелевым покрытием |
| Материал накатанной гайки | Цинк. литья под давлением, с никелевым покрытием |
| Материал уплотнения | FKM |
| Стандарты/нормативные документы | PA 6.6Противопожарная защита для рельсовых автомобилей - требования R22, R23, R24 и R26 согл. DIN EN 45545-2 (Уровень опасности HL1 - HL3) |
5. Стандарты и предписания
| Стандарты/нормативные документы | Разъем M12 МЭК 61076-2-101 |
| Шок, вибрация EN 50155 2001 | |
| Класс воспламеняемости согласно UL 94 | V0 |
6. Соответствие экологическим нормам
| China RoHS | Период времени для применения по назначениюне ограничен = EFUP-e |
| Не содержит опасных веществ, выходящих за пределы пороговых значений |
7. eCl@ss
| ECl@ss 10.0.1 | 27440102 |
| ECl@ss 5.1 | 27260701 |
| ECl@ss 6.0 | 27279200 |
| ECl@ss 7.0 | 27440104 |
| ECl@ss 8.0 | 27440104 |
| ECl@ss 9.0 | 27440102 |
8. ETIM
| ETIM 5.0 | EC002635 |
| ETIM 6.0 | EC002635 |
| ETIM 7.0 | EC002635 |
