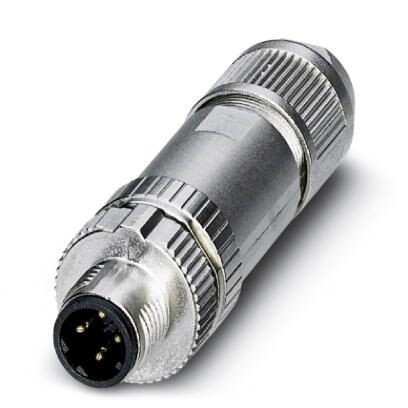

Разъем, PROFINET CAT5 (100 Мбит/с), 4-полюсн., экранирован., Штекеры прямое M12, Кодировка D, Зажимы Push-in, материал накатанной гайкиЦинк. литья под давлением, с никелевым покрытием, наружный диаметр кабеля 4 мм ... 8 мм
Характеристики
Оглавление 1. Размеры
2. Окружающие условия
3. Общие сведения
4. Материал
5. Стандарты и предписания
6. Соответствие экологическим нормам
7. eCl@ss
8. ETIM
2. Окружающие условия
3. Общие сведения
4. Материал
5. Стандарты и предписания
6. Соответствие экологическим нормам
7. eCl@ss
8. ETIM
1. Размеры
| Диаметр корпуса | 19 мм |
| Длина | 60 мм |
| Наружный диаметр проводника | 4 мм ... 8 мм |
| Длина зачищенной части оболочки | 29 мм |
| Длина зачищенной части одной жилы | 7 мм |
2. Окружающие условия
| Температура окружающей среды (при эксплуатации) | -40 °C ... 85 °C (вилка / розетка) |
| Степень защиты | IP65 |
| IP67 |
3. Общие сведения
| Указание | Данное изделие соответствует директиве "Кабельная разводка PROFINET" и директиве по межсоединительным технологиям для PROFINET, редакция 2.00, заказ №2.252, глава 8.2 "Разъемы для наружной эксплуатации (симметричные кабели) |
| ВНИМАНИЕ! При прокладке кабеля учитывать допустимые радиусы изгиба, так как из-за высоких изгибающих усилий будет нарушен класс защиты. Предохранять штекерный соединитель от механических нагрузок, например, с помощью кабельного зажима. | |
| Расчетный ток при 40 ℃ | 4 A (2 А при использовании проводников 0, 14 мм²) |
| Расчетное напряжение | 48 В AC |
| 60 В DC | |
| Полюсов | 4 |
| Сопротивление изоляции | ≥ 100 MΩ |
| Кодирование | D типа |
| Стандарты/нормативные документы | Разъем M12 МЭК 61076-2-101 |
| Шок, вибрация EN 50155 2001 | |
| Тип сигнала/категория | PROFINET CAT5 (в соответствии с МЭК 11801), 100 Мбит/с |
| Индикатор состояния | Нет |
| Категория перенапряжения | II |
| Степень загрязнения | 3 |
| Тип подключения | Зажимы Push-in |
| Сечение провода | 0, 14 мм² ... 0, 75 мм² (без кабельного наконечника) |
| 0, 08 мм² ... 0, 5 мм² (с кабельным наконечником) | |
| 0, 14 мм² ... 0, 75 мм² (жесткий) | |
| Сечение проводника AWG | 26 ... 18 (без кабельного наконечника) |
| 28 ... 20 (с кабельным наконечником) | |
| Циклы установки | ≥ 100 (Количество 500 с ответным штекером Phoenix Contact) |
| Момент затяжки | 0, 4 Нм (Накатанная гайка М12) |
| 0, 8 Нм (Штекерная насадка с соединительной гильзой) | |
| 3 Нм (Контргайка с соединительной втулкой) | |
| Указания по монтажу | Подключение гибких проводов может производиться как при помощи кабельных наконечников, так и без них |
4. Материал
| Класс воспламеняемости согласно UL 94 | V0 |
| Материал, контакт | CuSn |
| Материал, контактная поверхность | Ni/Au |
| Материал, держатель контакта | PA 6.6 |
| Материал корпуса ручки | Цинк. литья под давлением, с никелевым покрытием |
| Материал накатанной гайки | Цинк. литья под давлением, с никелевым покрытием |
| Материал уплотнения | NBR |
| Дополнительные данные о материале | TPE-U (Клеммное гнездо, вес1, 1 г) |
| PA 6 (Рычаг управления) | |
| Стандарты/нормативные документы | PA 6.6Противопожарная защита для рельсовых транспортных средствтребования R22, R23, R24, R25 и R26 согл. DIN EN 45545-2 (Уровень опасности HL1 - HL3) |
