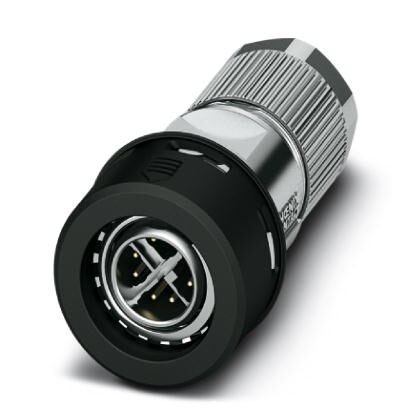

Разъем, Ethernet / PROFINET CAT6A (10 Гбит/с), 8-полюсн., экранирован., Штекеры прямое M12 Push-Pull, X-кодирование, Обжим, материал накатанной гайкиPA 6.6, наружный диаметр кабеля 6,5 мм ... 10 мм, без обжимаемых контактов
Характеристики
Оглавление 1. Размеры
2. Окружающие условия
3. Общие сведения
4. Материал
5. Стандарты и предписания
6. Соответствие экологическим нормам
7. eCl@ss
8. ETIM
2. Окружающие условия
3. Общие сведения
4. Материал
5. Стандарты и предписания
6. Соответствие экологическим нормам
7. eCl@ss
8. ETIM
1. Размеры
| Раствор ключа - накидная гайка | 15 мм |
| Диаметр корпуса | 22 мм |
| Длина | 44 мм |
| Наружный диаметр проводника | 6, 5 мм ... 10 мм |
| Длина зачищенной части оболочки | 20 мм |
| Длина зачищенной части одной жилы | 4 мм +0, 5 мм |
2. Окружающие условия
| Температура окружающей среды (при эксплуатации) | -40 °C ... 85 °C (вилка / розетка) |
| Степень защиты | IP65 |
| IP67 | |
| IP68 | |
| IP69K |
3. Общие сведения
| Указание | Данное изделие соответствует директиве "Кабельная разводка PROFINET" и директиве по межсоединительным технологиям для PROFINET, редакция 2.00, заказ №2.252, глава 8.2 "Разъемы для наружной эксплуатации (симметричные кабели) |
| ВНИМАНИЕ! При прокладке кабеля учитывать допустимые радиусы изгиба, так как из-за высоких изгибающих усилий будет нарушен класс защиты. Предохранять штекерный соединитель от механических нагрузок, например, с помощью кабельного зажима. | |
| Расчетный ток при 40 ℃ | 0, 5 A |
| Расчетное напряжение | 48 В AC |
| 60 В DC | |
| Полюсов | 8 |
| Сопротивление изоляции | ≥ 100 Ω |
| Кодирование | X - данные |
| Стандарты/нормативные документы | Разъем M12 МЭК 61076-2-109 с примыканием |
| Шок, вибрация EN 50155 2001 | |
| Тип сигнала/категория | Ethernet / PROFINET CAT6A (МЭК 11801), 10 Гбит/с |
| Индикатор состояния | Нет |
| Категория перенапряжения | II |
| Степень загрязнения | 3 |
| Тип подключения | Обжим |
| Сечение провода | 0, 14 мм² ... 0, 34 мм² (гибкий) |
| Сечение проводника AWG | 26 ... 22 (гибкий) |
| Диаметр проводника вкл. изоляцию | ≤ 1, 6 мм |
| Циклы установки | ≥ 100 |
| Момент затяжки | 4 Нм (Контргайка с соединительной втулкой) |
4. Материал
| Класс воспламеняемости согласно UL 94 | V0 |
| Материал, держатель контакта | PA 6.6 |
| Материал корпуса ручки | Цинк. литья под давлением, с никелевым покрытием |
| Материал накатанной гайки | PA 6.6 |
| Материал уплотнения | NBR |
| Стандарты/нормативные документы | PA 6.6Противопожарная защита для рельсовых автомобилей - требования R22, R23, R24 и R26 согл. DIN EN 45545-2 (Уровень опасности HL1 - HL3) |
5. Стандарты и предписания
| Стандарты/нормативные документы | Разъем M12 МЭК 61076-2-109 с примыканием |
| Шок, вибрация EN 50155 2001 | |
| Класс воспламеняемости согласно UL 94 | V0 |
6. Соответствие экологическим нормам
| China RoHS | Период времени для применения по назначению (EFUP)50 лет |
| Информация об опасных веществах приведена в декларации производителя во вкладке «Загрузки» |
7. eCl@ss
| ECl@ss 10.0.1 | 27440102 |
| ECl@ss 9.0 | 27440102 |
8. ETIM
| ETIM 5.0 | EC002062 |
| ETIM 6.0 | EC002062 |
