Описание
Характеристики

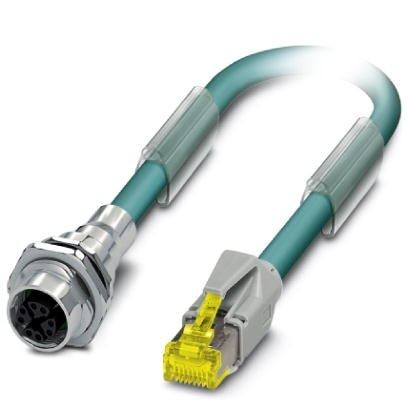

Готовый кабель Ethernet, CAT6A, экранированный, 4-парный, встраиваемое гнездо M12, монтаж на заднюю стенку/при помощи винтовых соединений с резьбой M16 на штекер RJ45/IP20, длина 0,9 м
Характеристики
Оглавление 1. Окружающие условия
2. Общие характеристики
3. Параметры, головка 1
4. Кабель
5. Соответствие экологическим нормам
6. eCl@ss
7. ETIM
8. UNSPSC
2. Общие характеристики
3. Параметры, головка 1
4. Кабель
5. Соответствие экологическим нормам
6. eCl@ss
7. ETIM
8. UNSPSC
1. Окружающие условия
| Степень защиты | IP67 (Розетка M12) |
| IP20 (Штекерный соединитель RJ45) | |
| Температура окружающей среды (при эксплуатации) | -25 °C ... 60 °C (вилка / розетка) |
2. Общие характеристики
| Расчетный ток при 40 ℃ | 0, 5 A |
| Расчетное напряжение | 48 В |
| Полюсов | 8 |
| Альтернативное краткое описание изделия | Ethernet-кабель |
| Расчетное напряжение (III/3) | 72 В (DC) |
| Материал, контакт | CuZn |
| Материал, держатель контакта | PPA |
| Материал, контактная поверхность | позолоченный |
| Степень защиты | IP67/IP20 |
| Количество гнезд | 1 |
3. Параметры, головка 1
| Кодирование | X (Данные) |
| Экранирован. | есть |
| Внешняя оболочка, материал | PUR |
| Внешняя оболочка, цвет | цвет морской воды RAL 5021 |
4. Кабель
| Тип кабеля | Ethernet 10 Гбит |
| Тип кабеля (краткое обозначение) | 94F |
| UL AWM Style | 20963 (80 °C / 30 В) |
| Тип сигнала/категория | Ethernet CAT6A, 10 Гбит/с |
| Конструкция кабеля | 4x2xAWG26/7S/FTP |
| Сечение провода | 4x 2x 0, 14 мм² |
| AWG, сигнальная линия | 26 |
| Конструкция кабеля, сигнальная линия | 7x 0, 16 мм |
| Диаметр проводника вкл. изоляцию | 1, 04 мм |
| Цвета жил | белый/синий-синий, белый/оранжевый-оранжевый, белый/зеленый-зеленый, белый/коричневый-коричневый |
| Скрутка пары | 2 проводника для пары |
| Тип экрана пары | Кашированная алюминиевая фольга |
| Общая скрутка | 4 пары для сердечника |
| Экранировка | Оплетка из оцинкованной медной проволоки |
| Защитный экран оптоволоконного кабеля | 70 % |
| Внешняя оболочка, цвет | цвет морской воды RAL 5021 |
| Толщина стенок внешней оболочки | 0, 65 мм |
| Наружный диаметр кабеля D | 6, 4 мм ±0, 2 мм |
| Минимальный радиус изгиба, жесткая прокладка | 4 x D |
| Минимальный радиус изгиба, гибкая прокладка | 8 x D |
| Прочность на разрыв GRP | ≤ 100 Н |
| Масса кабеля | 42 кг/км |
| Внешняя оболочка, материал | PUR |
| Материал, изоляция проводника | вспененный полиэтилен |
| Материал проводника | медный гибкий провод |
| Сопротивление изоляции | ≥ 500 МΩ*км |
| Сопротивление шлейфа | ≤ 290, 00 Ом/км |
| Проводники - емкость | 47 нФ/км |
| Волновое сопротивление | 100 Ω ±5 Ω (при 100 МГц) |
| Переходное затухание (NEXT) | 75, 3 дБ (при 1 МГц) |
| 66, 3 дБ (при 4 МГц) | |
| 61, 8 дБ (при 8 МГц) | |
| 60, 3 дБ (при 10 МГц) | |
| 57, 2 дБ (при 16 МГц) | |
| 55, 8 дБ (при 20 МГц) | |
| 54, 3 дБ (при 25 МГц) | |
| 52, 8 дБ (при 31, 25 МГц) | |
| 48, 4 дБ (при 62, 5 МГц) | |
| 45, 3 дБ (при 100 МГц) | |
| 40, 8 дБ (при 200 МГц) | |
| 39, 3 дБ (при 250 МГц) | |
| 38, 1 дБ (при 300 МГц) | |
| 36, 3 дБ (при 400 МГц) | |
| 34, 8 дБ (при 500 МГц) | |
| Суммарное переходное затухание (PSNEXT) | 72, 3 дБ (при 1 МГц) |
| 63, 3 дБ (при 4 МГц) | |
| 58, 8 дБ (при 8 МГц) | |
| 57, 3 дБ (при 10 МГц) | |
| 54, 2 дБ (при 16 МГц) | |
| 52, 8 дБ (при 20 МГц) | |
| 51, 3 дБ (при 25 МГц) | |
| 49, 9 дБ (при 31, 25 МГц) | |
| 45, 4 дБ (при 62, 5 МГц) | |
| 42, 3 дБ (при 100 МГц) | |
| 37, 8 дБ (при 200 МГц) | |
| 36, 3 дБ (при 250 МГц) | |
| 35, 1 дБ (при 300 МГц) | |
| 33, 3 дБ (при 400 МГц) | |
| 31, 8 дБ (при 500 МГц) | |
| Ослабление | 3, 1 дБ (при 1 МГц) |
| 5, 7 дБ (при 4 МГц) | |
| 8 дБ (при 8 МГц) | |
| 8, 9 дБ (при 10 МГц) | |
| 11, 2 дБ (при 16 МГц) | |
| 12, 6 дБ (при 20 МГц) | |
| 14, 1 дБ (при 25 МГц) | |
| 15, 8 дБ (при 31, 25 МГц) | |
| 22, 5 дБ (при 62, 5 МГц) | |
| 28, 7 дБ (при 100 МГц) | |
| 41, 4 дБ (при 200 МГц) | |
| 46, 6 дБ (при 250 МГц) | |
| 51, 4 дБ (при 300 МГц) | |
| 60, 1 дБ (при 400 МГц) | |
| 67, 9 дБ (при 500 МГц) | |
| Затухание несогласованности (RL) | 20 дБ (при 1 МГц) |
| 23 дБ (при 4 МГц) | |
| 24, 5 дБ (при 8 МГц) | |
| 25 дБ (при 10 МГц) | |
| 25 дБ (при 16 МГц) | |
| 25 дБ (при 20 МГц) | |
| 24, 2 дБ (при 25 МГц) | |
| 23, 3 дБ (при 31, 25 МГц) | |
| 20, 7 дБ (при 62, 5 МГц) | |
| 19 дБ (при 100 МГц) | |
| 16, 4 дБ (при 200 МГц) | |
| 15, 6 дБ (при 250 МГц) | |
| 15, 6 дБ (при 300 МГц) | |
| 15, 6 дБ (при 400 МГц) | |
| 15, 6 дБ (при 500 МГц) | |
| Время распространения сигнала | 5, 13 нСм/м |
| Экранирующая способность | ≥ 80 дБ (при 30 ... 100 МГц) |
| Номинальное напряжение, проводник | ≤ 100 В |
| Испытательное напряжение, фаза / фаза | 700 В (50 Гц, 1 мин) |
| Испытательное напряжение, фаза / экран | 700 В (50 Гц, 1 мин) |
| Негорючесть | согласно МЭК 60332-1-2 |
| Без галогенов | соответствует EN 60754-1 |
| Маслостойкость | согласно DIN EN 60811-2-1 |
| Температура окружающей среды (при эксплуатации) | -40 °C ... 80 °C (кабель, жестко прокладываемый) |
| -20 °C ... 80 °C (кабель, для подвижного монтажа) | |
| Температура окружающей среды (при прокладке) | -20 °C ... 80 °C |
| Температура окружающей среды (хранение/транспорт) | -20 °C ... 80 °C |
5. Соответствие экологическим нормам
| REACh SVHC | Lead 7439-92-1 |
| China RoHS | Период времени для применения по назначению (EFUP)50 лет |
| Информация об опасных веществах приведена в декларации производителя во вкладке «Загрузки» |
6. eCl@ss
| ECl@ss 4.0 | 27060300 |
| ECl@ss 4.1 | 27060300 |
| ECl@ss 5.0 | 27061800 |
| ECl@ss 5.1 | 27061800 |
| ECl@ss 6.0 | 19170100 |
| ECl@ss 7.0 | 27060308 |
| ECl@ss 8.0 | 27060308 |
| ECl@ss 9.0 | 27060308 |
7. ETIM
| ETIM 4.0 | EC002498 |
| ETIM 5.0 | EC002599 |
| ETIM 6.0 | EC001262 |
| ETIM 7.0 | EC001262 |
8. UNSPSC
| UNSPSC 13.2 | 26121604 |
| UNSPSC 18.0 | 26121604 |
| UNSPSC 19.0 | 26121604 |
| UNSPSC 20.0 | 26121604 |
| UNSPSC 21.0 | 26121604 |
Характеристики
Последняя стоимость
6135.95
Бренд
PHOENIX CONTACT
