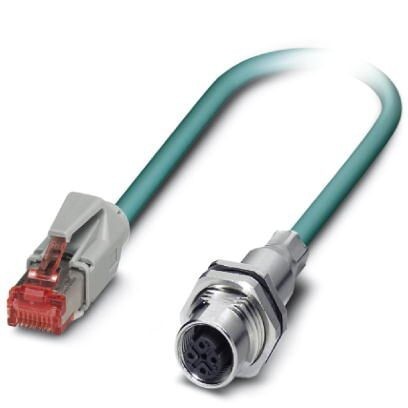

Готовый кабель Ethernet, CAT5e, экранированный, 2-парный, AWG 26 гибкий (7-жильный), RAL 5021 (цвет морской воды), встраиваемое гнездо M12, монтаж на заднюю стенку/при помощи винтовых соединений SPEEDCON на штекер RJ45/IP20, прямая разводка, длина 5 м
Характеристики
Оглавление 1. Окружающие условия
2. Общие характеристики
3. Параметры, головка 1
4. Кабель
5. Соответствие экологическим нормам
6. eCl@ss
7. ETIM
8. UNSPSC
2. Общие характеристики
3. Параметры, головка 1
4. Кабель
5. Соответствие экологическим нормам
6. eCl@ss
7. ETIM
8. UNSPSC
1. Окружающие условия
| Температура окружающей среды (при эксплуатации) | -25 °C ... 60 °C (кабель, жестко прокладываемый) |
| -5 °C ... 60 °C (кабель, для подвижного монтажа) |
2. Общие характеристики
| Полюсов | 4 |
| Альтернативное краткое описание изделия | Ethernet-кабель |
3. Параметры, головка 1
| Экранирован. | есть |
| Внешняя оболочка, материал | PUR |
| Внешняя оболочка, цвет | цвет морской воды RAL 5021 |
4. Кабель
| Тип кабеля | Ethernet |
| Тип кабеля (краткое обозначение) | 93E |
| Тип сигнала/категория | Ethernet CAT5 (МЭК 11801 2002) |
| Конструкция кабеля | 2x2xAWG26/7 PIMF |
| Сечение провода | 2x 2x 0, 14 мм² |
| AWG, сигнальная линия | 26 |
| Конструкция кабеля, сигнальная линия | 7x 0, 15 мм |
| Диаметр проводника вкл. изоляцию | ≤ 1, 05 мм |
| Цвета жил | белый/оранжевый-оранжевый, белый/зеленый-зеленый |
| Скрутка пары | 2 проводника для пары |
| Тип экрана пары | Полиэфирная пленка, оклеенная алюминием |
| Общая скрутка | 2 пары с 2 наполнителями для сердечника |
| Экранировка | Оплетка из оцинкованной медной проволоки |
| Внешняя оболочка, цвет | цвет морской воды RAL 5021 |
| Наружный диаметр кабеля D | 6, 7 мм |
| Минимальный радиус изгиба, при подвижной прокладке | 34 мм |
| Прочность на разрыв GRP | 30 Н (при установке) |
| 10 Н (после монтажа) | |
| Масса кабеля | 42 кг/км |
| Внешняя оболочка, материал | PUR |
| Материал, изоляция проводника | Ячеистый полиэтилен |
| Материал проводника | медный гибкий провод |
| Сопротивление изоляции | ≥ 5 ГΩ*км |
| Сопротивление кабеля | ≤ 150 Ом/км |
| Производственная мощность | 42 пФ |
| Волновое сопротивление | 100 Ω ±5 % (при 100 МГц) |
| Скорость передачи сигнала | 0, 72 c |
| Экранирующая способность | 60 дБ (до 1000 МГц) |
| Сопротивление устройства сопряжения | 5, 00 мΩ/м (при 10 МГц) |
| Номинальное напряжение, проводник | макс. 125 В |
| Испытательное напряжение, проводник | 1000 В |
| Прочие характеристики | материалы, не ухудшающие свойств при попадании на них лаков и красок |
| Негорючесть | согласно МЭК 60332-2-2 |
| Без галогенов | согласно МЭК 60754-1/2 |
| Маслостойкость | согласно DIN EN 60811-2-1 |
| Стойкость, прочие данные | Стойкость к воздействию микроорганизмов согласно VDE 0282, часть 10 |
| Гидролитическая устойчивость согласно DIN 53504 | |
| Плотность дымовых газов | согласно МЭК 61034-1/2 |
| Температура окружающей среды (при эксплуатации) | -40 °C ... 70 °C (кабель, жестко прокладываемый) |
| -10 °C ... 50 °C (кабель, для подвижного монтажа) |
5. Соответствие экологическим нормам
| REACh SVHC | Lead 7439-92-1 |
| China RoHS | Период времени для применения по назначению (EFUP)50 лет |
| Информация об опасных веществах приведена в декларации производителя во вкладке «Загрузки» |
6. eCl@ss
| ECl@ss 4.0 | 24010400 |
| ECl@ss 4.1 | 24010400 |
| ECl@ss 5.0 | 19030300 |
| ECl@ss 5.1 | 19030300 |
| ECl@ss 6.0 | 27061800 |
| ECl@ss 7.0 | 27060308 |
| ECl@ss 8.0 | 27060308 |
| ECl@ss 9.0 | 27060308 |
7. ETIM
| ETIM 3.0 | EC000830 |
| ETIM 4.0 | EC002061 |
| ETIM 5.0 | EC002599 |
| ETIM 6.0 | EC001262 |
| ETIM 7.0 | EC001262 |
8. UNSPSC
| UNSPSC 6.01 | 26121616 |
| UNSPSC 7.0901 | 26121616 |
| UNSPSC 11 | 26121604 |
| UNSPSC 12.01 | 31261501 |
| UNSPSC 13.2 | 26121604 |
| UNSPSC 18.0 | 26121604 |
| UNSPSC 19.0 | 26121604 |
| UNSPSC 20.0 | 26121604 |
| UNSPSC 21.0 | 26121604 |
