Описание
Характеристики

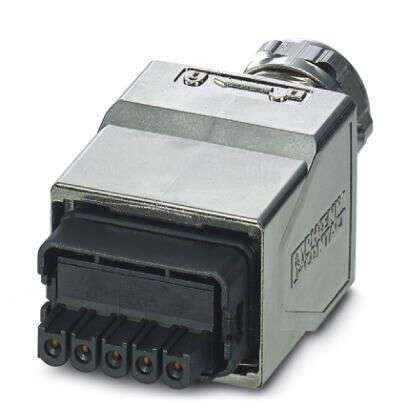

Силовой соединитель, cтепень защитыIP65/IP67, полюсов5, mатериалЦинк. литье под давлением, сечение проводниковAWG 18- 13, кабельный отводпрямое
Характеристики
Оглавление 1. Размеры
2. Окружающие условия
3. Общие характеристики
4. Параметры, головка 1
5. Стандарты и предписания
6. Соответствие экологическим нормам
7. eCl@ss
8. ETIM
9. UNSPSC
2. Окружающие условия
3. Общие характеристики
4. Параметры, головка 1
5. Стандарты и предписания
6. Соответствие экологическим нормам
7. eCl@ss
8. ETIM
9. UNSPSC
1. Размеры
| Наружный диаметр кабеля | 9 мм ... 13 мм |
| Исполнение | жесткая кодировка |
| Ширина | 31 мм |
| Высота | 36 мм |
| Длина | 67 мм |
2. Окружающие условия
| Степень защиты | IP65/IP67 |
| Температура окружающей среды (при эксплуатации) | -40 °C ... 85 °C |
| Температура окружающей среды (при монтаже) | -10 °C ... 40 °C |
| Температура окружающей среды (хранение/транспорт) | -40 °C ... 85 °C |
3. Общие характеристики
| Указание | Данное изделие соответствует директиве "Кабельная разводка PROFINET" и директиве по межсоединительным технологиям для PROFINET, редакция 2.00, заказ №2.252, глава 11 "Разъемы для источников питания 24 В" и глава 13 "Специальные соединительные и межсоединительные технологии (AIDA)" |
| Расчетный ток при 40 ℃ | 16 A |
| Расчетное напряжение | 24 В |
| Полюсов | 5 |
| Степень загрязнения | 3 |
| Альтернативное краткое описание изделия | Штекерные разъемы MSTB |
| Тип фиксатора | Крепление на защелках |
| Расчетное напряжение (II/2) | 630 В |
| Расчетное напряжение (III/2) | 400 В |
| Расчетное напряжение | 250 В |
| Расчетное импульсное напряжение (II/2) | 4 кВ |
| Расчетное импульсное напряжение (III/2) | 4 кВ |
| Расчетное импульсное напряжение (III/3) | 4 кВ |
| Расчетный ток | 16 A |
| Расчетное напряжение (III/3) | 24 В |
| Сечение проводников | 0, 75 мм² ... 2, 5 мм² |
| Сечение AWG | 18 ... 13 |
| Материал, контакт | Медный сплав |
| Материал, держатель контакта | PA |
| Материал, контактная поверхность | Никель, покрытый золотом |
| Материал корпуса | Цинк. литье под давлением |
| Степень защиты | IP65/IP67 |
| Расчетный ток | 16 A |
4. Параметры, головка 1
| Длина зачищенной части одной жилы | 10 мм |
| Длина зачищенной части оболочки | 40 мм |
5. Стандарты и предписания
| Класс воспламеняемости согласно UL 94 | V0 |
6. Соответствие экологическим нормам
| REACh SVHC | Lead 7439-92-1 |
| China RoHS | Период времени для применения по назначению (EFUP)50 лет |
| Информация об опасных веществах приведена в декларации производителя во вкладке «Загрузки» |
7. eCl@ss
| ECl@ss 4.0 | 27260700 |
| ECl@ss 4.1 | 27260700 |
| ECl@ss 5.0 | 27260700 |
| ECl@ss 5.1 | 27260700 |
| ECl@ss 6.0 | 27260700 |
| ECl@ss 7.0 | 27440101 |
| ECl@ss 8.0 | 27440101 |
| ECl@ss 9.0 | 27440101 |
8. ETIM
| ETIM 2.0 | EC000438 |
| ETIM 3.0 | EC000438 |
| ETIM 4.0 | EC000438 |
| ETIM 5.0 | EC002636 |
| ETIM 6.0 | EC002636 |
| ETIM 7.0 | EC002636 |
9. UNSPSC
| UNSPSC 6.01 | 30211923 |
| UNSPSC 7.0901 | 39121522 |
| UNSPSC 11 | 39121522 |
| UNSPSC 12.01 | 39121522 |
| UNSPSC 13.2 | 39121409 |
| UNSPSC 18.0 | 39121409 |
| UNSPSC 19.0 | 39121409 |
| UNSPSC 20.0 | 39121409 |
| UNSPSC 21.0 | 39121409 |
