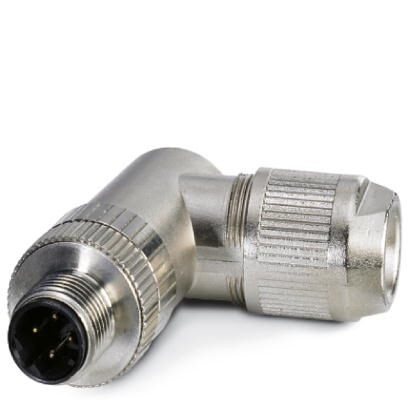

Шинный системный соединитель, PROFINET CAT5 (100 Мбит/с), 4-полюсн., экранирован., Штекеры угловой M12, Кодировка D, Клеммы с ножевыми контактами, материал накатанной гайкилатунь, никелированный, наружный диаметр кабеля 4 мм ... 8 мм
Характеристики
Оглавление 1. Размеры
2. Окружающие условия
3. Общие сведения
4. Материал
5. Разводка подсоединений
6. Стандарты и предписания
7. Соответствие экологическим нормам
8. eCl@ss
9. ETIM
10. UNSPSC
2. Окружающие условия
3. Общие сведения
4. Материал
5. Разводка подсоединений
6. Стандарты и предписания
7. Соответствие экологическим нормам
8. eCl@ss
9. ETIM
10. UNSPSC
1. Размеры
| Наружный диаметр проводника | 4 мм ... 8 мм |
| Длина зачищенной части оболочки | ≥ 35 мм |
2. Окружающие условия
| Температура окружающей среды (при эксплуатации) | -40 °C ... 85 °C |
| Степень защиты | IP67 |
3. Общие сведения
| Указание | Данное изделие соответствует директиве "Кабельная разводка PROFINET" и директиве по межсоединительным технологиям для PROFINET, редакция 2.00, заказ №2.252, глава 8.2 "Разъемы для наружной эксплуатации (симметричные кабели) |
| ВНИМАНИЕ! При прокладке кабеля учитывать допустимые радиусы изгиба, так как из-за высоких изгибающих усилий будет нарушен класс защиты. Предохранять штекерный соединитель от механических нагрузок, например, с помощью кабельного зажима. | |
| Расчетный ток при 40 ℃ | 1, 75 A |
| Расчетное напряжение | 48 В AC |
| 60 В DC | |
| Полюсов | 4 |
| Сопротивление изоляции | ≥ 100 MΩ |
| Кодирование | D типа |
| Стандарты/нормативные документы | Разъем M12 в соответствии с IEC 61076-2-101 |
| Тип сигнала/категория | PROFINET CAT5 (в соответствии с МЭК 11801), 100 Мбит/с |
| Индикатор состояния | Нет |
| Категория перенапряжения | II |
| Степень загрязнения | 3 |
| Тип подключения | Клеммы с ножевыми контактами |
| Сечение проводника AWG | 23 ... 22 |
| Диаметр проводника вкл. изоляцию | 1 мм ... 1, 6 мм |
| Частота подключения проводников одинакового сечения | ≥ 10 |
| Циклы установки | ≥ 100 |
| Момент затяжки | 0, 4 Нм (Накатанная гайка М12) |
| 0, 8 Нм (Штекерная насадка с соединительной гильзой) | |
| 3 Нм (Контргайка с соединительной втулкой) | |
| Указания по монтажу | Возможно вращение расположения контактов по отношению к кабельному отводу с шагом в 45° |
4. Материал
| Класс воспламеняемости согласно UL 94 | V0 |
| Материал, контакт | CuSn |
| Материал, контактная поверхность | Ni/Au |
| Материал, держатель контакта | PA6 |
| Материал корпуса ручки | Цинк. литья под давлением, с никелевым покрытием |
| Материал накатанной гайки | латунь, никелированный |
| Материал уплотнения | Неопрен |
5. Разводка подсоединений
| Контакт | цвет (обозначение сигнала) | контакт (опционально) | 1 (Штекер) = YE (TD+) |
| 3 (Штекер) = OG (TD-) | |
| 2 (Штекер) = WH (RD+) | |
| 4 (Штекер) = BU (RD-) |
6. Стандарты и предписания
| Стандарты/нормативные документы | Разъем M12 в соответствии с IEC 61076-2-101 |
| Класс воспламеняемости согласно UL 94 | V0 |
7. Соответствие экологическим нормам
| REACh SVHC | Lead 7439-92-1 |
| China RoHS | Период времени для применения по назначению (EFUP)50 лет |
| Информация об опасных веществах приведена в декларации производителя во вкладке «Загрузки» |
8. eCl@ss
| ECl@ss 10.0.1 | 27440102 |
| ECl@ss 4.0 | 27060300 |
| ECl@ss 4.1 | 27060300 |
| ECl@ss 5.0 | 27061800 |
| ECl@ss 5.1 | 27061800 |
| ECl@ss 6.0 | 27279200 |
| ECl@ss 7.0 | 27440104 |
| ECl@ss 8.0 | 27440104 |
| ECl@ss 9.0 | 27440102 |
9. ETIM
| ETIM 3.0 | EC002062 |
| ETIM 4.0 | EC002062 |
| ETIM 5.0 | EC002062 |
| ETIM 6.0 | EC002062 |
10. UNSPSC
| UNSPSC 6.01 | 31251501 |
| UNSPSC 7.0901 | 31251501 |
| UNSPSC 11 | 31251501 |
| UNSPSC 12.01 | 31251501 |
| UNSPSC 13.2 | 39121413 |
| UNSPSC 18.0 | 39121413 |
| UNSPSC 19.0 | 39121413 |
| UNSPSC 20.0 | 39121413 |
| UNSPSC 21.0 | 39121413 |
