Описание
Характеристики

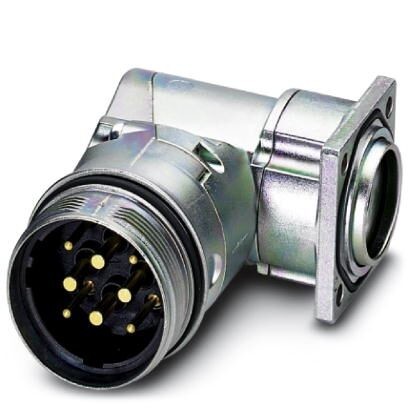

Аппаратн. соединитель, передняя стенка, угловой, поворотный, для стандартной блокировки и SPEEDCON, M40, полюсов2+3+PE, тип контактовШтифт, Обжим, Аксиальное уплотнительное кольцо, 4xØ4,4, экранирован.есть, размер фланца40 мм x 40 мм
Характеристики
Оглавление 1. Общие сведения
2. Окружающие условия
3. Материал
4. Данные согласно DIN EN 61984 2001
5. Соответствие экологическим нормам
6. eCl@ss
7. ETIM
8. UNSPSC
2. Окружающие условия
3. Материал
4. Данные согласно DIN EN 61984 2001
5. Соответствие экологическим нормам
6. eCl@ss
7. ETIM
8. UNSPSC
1. Общие сведения
| Указание | Указания по заказуЗаказать отдельно обжимные контакты 2 x Ø 2 мм, 4 x Ø 3, 6 мм |
| Тип фиксатора | для стандартной блокировки и SPEEDCON |
| Кодирование | N |
| Способ подсоединения контакта | Обжим |
| Тип контакта | Штифт |
| Полюсов | 6 |
| Диаметр силового контакта | 3, 6 мм |
| Расчетный ток силовых контактов | 70 A |
| Диаметр контакта сигнальной цепи | 2 мм |
| Номинальный ток на сигнальный контакт | 30 A |
| Крепежный резьбовой элемент корпуса, Pg | без |
| Тип монтажа | 4xØ4, 4 |
2. Окружающие условия
| Температура окружающей среды | -40 °C ... 125 °C |
| Степень защиты | IP67 |
3. Материал
| Материал корпуса | Точеные частимедно-цинковый сплав (CuZn), литые частицинк (GD-Zn) |
| Материал изолирующей части корпуса | PA 6.6 |
| Материал уплотнительного кольца | FPM |
4. Данные согласно DIN EN 61984 2001
| Высота установки, макс. | 3000 м |
| Номинальное / рабочее напряжение силового контакта | 630 В |
| Расчетное импульсное напряжение для силового контакта | 6 кВ |
| Категория перенапряжения для силового контакта | III |
| Степень загрязнения силового контакта | 3 |
| Номинальное / рабочее напряжение сигнального контакта | 250 В |
| Расчетное импульсное напряжение для сигнального контакта | 4 кВ |
| Категория перенапряжения для сигнального контакта | III |
| Степень загрязнения для сигнального контакта | 3 |
5. Соответствие экологическим нормам
| REACh SVHC | Lead 7439-92-1 |
| China RoHS | Период времени для применения по назначению (EFUP)50 лет |
| Информация об опасных веществах приведена в декларации производителя во вкладке «Загрузки» |
6. eCl@ss
| ECl@ss 10.0.1 | 27440102 |
| ECl@ss 4.0 | 27140800 |
| ECl@ss 4.1 | 27140800 |
| ECl@ss 5.0 | 27143400 |
| ECl@ss 5.1 | 27143400 |
| ECl@ss 6.0 | 27279200 |
| ECl@ss 7.0 | 27440103 |
| ECl@ss 8.0 | 27440103 |
| ECl@ss 9.0 | 27440102 |
7. ETIM
| ETIM 3.0 | EC001121 |
| ETIM 4.0 | EC001121 |
| ETIM 5.0 | EC002061 |
| ETIM 6.0 | EC002061 |
8. UNSPSC
| UNSPSC 6.01 | 43172015 |
| UNSPSC 7.0901 | 43201404 |
| UNSPSC 11 | 43172015 |
| UNSPSC 12.01 | 43201404 |
| UNSPSC 13.2 | 39121413 |
| UNSPSC 18.0 | 39121413 |
| UNSPSC 19.0 | 39121413 |
| UNSPSC 20.0 | 39121413 |
| UNSPSC 21.0 | 39121413 |
Характеристики
Бренд
Phoenix Contact
Последняя стоимость
13124.7
