Описание
Характеристики

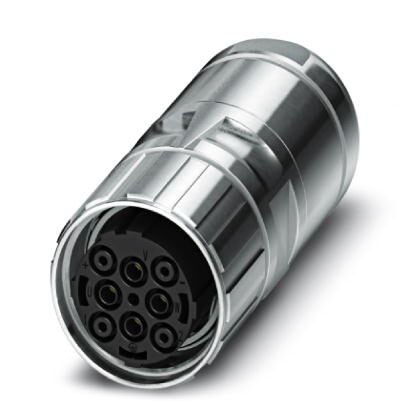

Кабельный соединитель, прямой, длинный, Винтовой зажим, M40, полюсов4+3+PE, тип контактовРозетка, Обжим, экранирован.есть, диапазон диаметра кабеля20,5 мм ... 26,5 мм
Характеристики
Оглавление 1. Общие сведения
2. Окружающие условия
3. Материал
4. Данные согласно DIN EN 61984 2001
5. Соответствие экологическим нормам
6. eCl@ss
7. ETIM
8. UNSPSC
2. Окружающие условия
3. Материал
4. Данные согласно DIN EN 61984 2001
5. Соответствие экологическим нормам
6. eCl@ss
7. ETIM
8. UNSPSC
1. Общие сведения
| Указание | Указания по заказуЗаказать отдельно обжимные контакты 4 x Ø 2 мм, 4 x Ø 3, 6 мм |
| Тип фиксатора | Винтовой зажим |
| Кодирование | N |
| Способ подсоединения контакта | Обжим |
| Тип контакта | Розетка |
| Полюсов | 8 |
| Диаметр силового контакта | 3, 6 мм |
| Расчетный ток силовых контактов | 70 A |
| Диаметр контакта сигнальной цепи | 2 мм |
| Номинальный ток на сигнальный контакт | 30 A |
| Отверстие для ввода кабеля | 20, 5 мм ... 26, 5 мм |
| Крепежный резьбовой элемент корпуса, Pg | без |
2. Окружающие условия
| Температура окружающей среды | -40 °C ... 125 °C |
| Степень защиты | IP67 |
3. Материал
| Материал корпуса | Точеные частимедно-цинковый сплав (CuZn), алюминий (Al), литые частицинк (GD-Zn) |
| Материал изолирующей части корпуса | PA 6.6 |
| Материал уплотнительного кольца | FPM |
4. Данные согласно DIN EN 61984 2001
| Высота установки, макс. | 3000 м |
| Номинальное / рабочее напряжение силового контакта | 630 В |
| Расчетное импульсное напряжение для силового контакта | 6 кВ |
| Категория перенапряжения для силового контакта | III |
| Степень загрязнения силового контакта | 3 |
| Номинальное / рабочее напряжение сигнального контакта | 250 В |
| Расчетное импульсное напряжение для сигнального контакта | 4 кВ |
| Категория перенапряжения для сигнального контакта | III |
| Степень загрязнения для сигнального контакта | 3 |
5. Соответствие экологическим нормам
| REACh SVHC | Lead 7439-92-1 |
| China RoHS | Период времени для применения по назначению (EFUP)50 лет |
| Информация об опасных веществах приведена в декларации производителя во вкладке «Загрузки» |
6. eCl@ss
| ECl@ss 10.0.1 | 27440102 |
| ECl@ss 4.0 | 27260700 |
| ECl@ss 4.1 | 27260700 |
| ECl@ss 5.0 | 27260700 |
| ECl@ss 5.1 | 27260700 |
| ECl@ss 6.0 | 27260700 |
| ECl@ss 7.0 | 27440102 |
| ECl@ss 8.0 | 27440102 |
| ECl@ss 9.0 | 27440102 |
7. ETIM
| ETIM 3.0 | EC001121 |
| ETIM 4.0 | EC001121 |
| ETIM 5.0 | EC002635 |
| ETIM 6.0 | EC002061 |
8. UNSPSC
| UNSPSC 6.01 | 43172015 |
| UNSPSC 7.0901 | 43201404 |
| UNSPSC 11 | 43172015 |
| UNSPSC 12.01 | 43201404 |
| UNSPSC 13.2 | 39121413 |
| UNSPSC 18.0 | 39121413 |
| UNSPSC 19.0 | 39121413 |
| UNSPSC 20.0 | 39121413 |
| UNSPSC 21.0 | 39121413 |
Характеристики
Бренд
PHOENIX CONTACT
Последняя стоимость
35370.57
