Описание
Характеристики

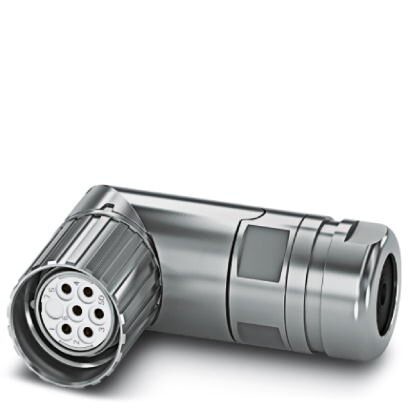

Кабельный соединитель, CA, угловой, экранирован.есть, Винтовой зажим, M23, Полюсов8+1, тип контактовРозетка, Подключение пайкой, диапазон диаметра кабеля3 мм ... 14,5 мм
Характеристики
Оглавление 1. Диапазон температур
2. Характеристики изолятора
3. Параметры корпуса
4. Параметры кабельного уплотнения
5. Соответствие экологическим нормам
6. eCl@ss
7. ETIM
8. UNSPSC
2. Характеристики изолятора
3. Параметры корпуса
4. Параметры кабельного уплотнения
5. Соответствие экологическим нормам
6. eCl@ss
7. ETIM
8. UNSPSC
1. Диапазон температур
| Температура окружающей среды (при эксплуатации) | -40 °C ... 125 °C |
2. Характеристики изолятора
| Кодирование | N |
| Материал изолирующей части корпуса | PBT |
| Материал контакта | CuZn |
| Материал, контактная поверхность | Ni/Au |
| Циклы установки, механич. | 100 |
| Способ подсоединения контакта | Подключение пайкой |
| Тип контакта | Розетка |
| Применение | Сигнал |
| Полюсов | 9 |
| Направление вращения | стандартный |
| Диаметр силового контакта | 2 мм |
| Сечение гибких проводников для силового контакта, макс. | 2, 5 мм² |
| Расчетный ток силовых контактов | 20 A |
| Рабочее напряжение контакта для передачи питания | 300 В |
| Расчетное импульсное напряжение | 2, 5 кВ |
| Категория перенапряжения | II |
| Степень загрязнения | 3 |
| Диаметр контакта сигнальной цепи | 1 мм |
| Сечение гибких проводников для контакта сигнальной цепи, макс. | 1 мм² |
| Номинальный ток на сигнальный контакт | 8 A |
| Рабочее напряжение контакта для передачи сигналов | 300 В |
| Категория перенапряжения | II |
| Степень загрязнения | 3 |
3. Параметры корпуса
| Материал корпуса | Точеные частимедно-цинковый сплав (CuZn), литые частицинк (GD-Zn) |
| Тип фиксатора | Винтовой зажим |
| Класс защиты (вставлен) | IP67 |
| Тип резьбы | M23 |
4. Параметры кабельного уплотнения
| Диаметр кабеля | 3 мм ... 14, 5 мм |
| Материал уплотнения | NBR |
5. Соответствие экологическим нормам
| REACh SVHC | Lead 7439-92-1 |
| China RoHS | Период времени для применения по назначению (EFUP)50 лет |
| Информация об опасных веществах приведена в декларации производителя во вкладке «Загрузки» |
6. eCl@ss
| ECl@ss 10.0.1 | 27440102 |
| ECl@ss 4.0 | 27260700 |
| ECl@ss 4.1 | 27260700 |
| ECl@ss 5.0 | 27260700 |
| ECl@ss 5.1 | 27260700 |
| ECl@ss 6.0 | 27260700 |
| ECl@ss 7.0 | 27440102 |
| ECl@ss 8.0 | 27440102 |
| ECl@ss 9.0 | 27440102 |
7. ETIM
| ETIM 3.0 | EC001121 |
| ETIM 4.0 | EC002635 |
| ETIM 5.0 | EC002635 |
| ETIM 6.0 | EC002061 |
8. UNSPSC
| UNSPSC 6.01 | 43172015 |
| UNSPSC 7.0901 | 43201404 |
| UNSPSC 11 | 43172015 |
| UNSPSC 12.01 | 43201404 |
| UNSPSC 13.2 | 43201404 |
| UNSPSC 18.0 | 39121413 |
| UNSPSC 19.0 | 39121413 |
| UNSPSC 20.0 | 39121413 |
| UNSPSC 21.0 | 39121413 |
Характеристики
Бренд
PHOENIX CONTACT
