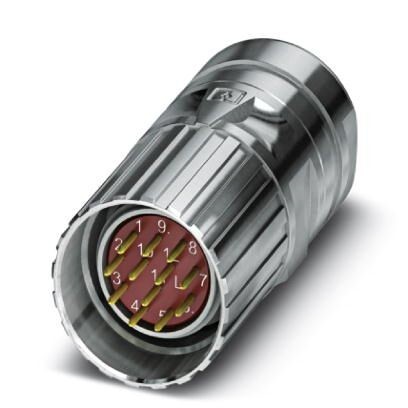

Кабельный соединитель, CA, прямой, экранирован.есть, Винтовой зажим, M23, Полюсов12, тип контактовШтифт, Обжим, диапазон диаметра кабеля3 мм ... 14,5 мм
Характеристики
Оглавление 1. Диапазон температур
2. Характеристики изолятора
3. Параметры корпуса
4. Параметры кабельного уплотнения
5. Соответствие экологическим нормам
6. eCl@ss
7. ETIM
8. UNSPSC
2. Характеристики изолятора
3. Параметры корпуса
4. Параметры кабельного уплотнения
5. Соответствие экологическим нормам
6. eCl@ss
7. ETIM
8. UNSPSC
1. Диапазон температур
| Температура окружающей среды (при эксплуатации) | -40 °C ... 125 °C |
2. Характеристики изолятора
| Указание | Указания по заказуЗаказать отдельно обжимные контакты Ø 1 мм |
| Кодирование | N |
| Материал изолирующей части корпуса | PA 6.6 |
| Способ подсоединения контакта | Обжим |
| Тип контакта | Штифт |
| Применение | Обратная связь, сигнал |
| Полюсов | 12 |
| Направление вращения | Против часовой стрелки |
| Диаметр контакта сигнальной цепи | 1 мм |
| Сечение гибких проводников для контакта сигнальной цепи, мин. | 0, 06 мм² |
| Сечение гибких проводников для контакта сигнальной цепи, макс. | 1 мм² |
| Номинальный ток на сигнальный контакт | 8 A |
| Рабочее напряжение контакта для передачи сигналов | 150 В |
| Расчетное импульсное напряжение | 2, 5 кВ |
| Категория перенапряжения | III |
| Степень загрязнения | 3 |
3. Параметры корпуса
| Материал корпуса | Точеные частимедно-цинковый сплав (CuZn), литые частицинк (GD-Zn) |
| Тип фиксатора | Винтовой зажим |
| Класс защиты (вставлен) | IP67 |
| Тип резьбы | M23 |
4. Параметры кабельного уплотнения
| Диаметр кабеля | 3 мм ... 14, 5 мм |
| Материал уплотнения | FPM |
5. Соответствие экологическим нормам
| REACh SVHC | Lead 7439-92-1 |
| China RoHS | Период времени для применения по назначению (EFUP)50 лет |
| Информация об опасных веществах приведена в декларации производителя во вкладке «Загрузки» |
6. eCl@ss
| ECl@ss 10.0.1 | 27440102 |
| ECl@ss 4.0 | 27260700 |
| ECl@ss 4.1 | 27260700 |
| ECl@ss 5.0 | 27260700 |
| ECl@ss 5.1 | 27260700 |
| ECl@ss 6.0 | 27260700 |
| ECl@ss 7.0 | 27440102 |
| ECl@ss 8.0 | 27440102 |
| ECl@ss 9.0 | 27440102 |
7. ETIM
| ETIM 3.0 | EC001121 |
| ETIM 4.0 | EC002635 |
| ETIM 5.0 | EC002635 |
| ETIM 6.0 | EC002061 |
8. UNSPSC
| UNSPSC 6.01 | 43172015 |
| UNSPSC 7.0901 | 43201404 |
| UNSPSC 11 | 43172015 |
| UNSPSC 12.01 | 43201404 |
| UNSPSC 13.2 | 39121413 |
| UNSPSC 18.0 | 39121413 |
| UNSPSC 19.0 | 39121413 |
| UNSPSC 20.0 | 39121413 |
| UNSPSC 21.0 | 39121413 |
