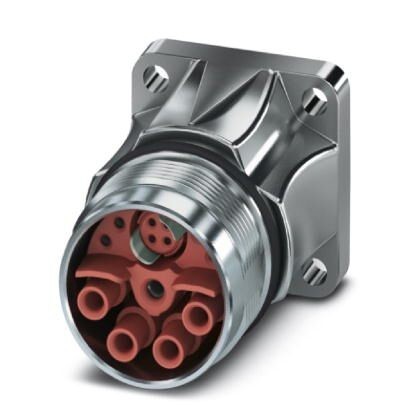

Приборный соединитель, передняя часть стенки, SH, прямой, экранирован.есть, для стандартной блокировки и SPEEDCON, M23, Полюсов8+4+PE, тип контактовРозетка, Обжим, Аксиальное уплотнительное кольцо, 4x Ø 3,2, размер фланца26 мм x 26 мм
Характеристики
Оглавление 1. Диапазон температур
2. Характеристики изолятора
3. Параметры корпуса
4. Соответствие экологическим нормам
5. eCl@ss
6. ETIM
7. UNSPSC
2. Характеристики изолятора
3. Параметры корпуса
4. Соответствие экологическим нормам
5. eCl@ss
6. ETIM
7. UNSPSC
1. Диапазон температур
| Температура окружающей среды (при эксплуатации) | -40 °C ... 130 °C |
2. Характеристики изолятора
| Указание | Указания по заказуОбжимные контакты, 8 x Ø 1 мм, 5 x Ø 2 мм, заказываются отдельно |
| Защита от прикосновения | МЭК 61984 и VDE 0623 |
| Кодирование | N |
| Материал изолирующей части корпуса | PA 6.6 |
| Циклы установки, механич. | 100 |
| Способ подсоединения контакта | Обжим |
| Тип контакта | Розетка |
| Применение | Гибрид |
| Полюсов | 13 |
| Диаметр силового контакта | 2 мм |
| Сечение гибких проводников для силового контакта, мин. | 0, 25 мм² |
| Сечение гибких проводников для силового контакта, макс. | 4 мм² |
| Расчетный ток силовых контактов | 30 A |
| Расчетное импульсное напряжение | 6 кВ |
| Расчетное напряжение (II / 3) контакта для передачи питания | 850 В DC |
| Расчетное напряжение (III / 3) контакта для передачи питания | 630 B AC |
| Диаметр контакта сигнальной цепи | 1 мм |
| Сечение гибких проводников для контакта сигнальной цепи, мин. | 0, 06 мм² |
| Сечение гибких проводников для контакта сигнальной цепи, макс. | 1 мм² |
| Номинальный ток на сигнальный контакт | 8 A |
| Указание | при макс. сечении провода |
| Расчетное импульсное напряжение | 1, 5 кВ |
| Расчетное напряжение (III / 3) контакта для передачи сигналов | 50 В |
| Указание | при макс. сечении провода |
| Высота установки | 2000 м |
3. Параметры корпуса
| Материал корпуса | Точеные частимедно-цинковый сплав (CuZn), литые частицинк (GD-Zn) |
| Размер фланца | 26 мм x 26 мм |
| Тип фиксатора | для стандартной блокировки и SPEEDCON |
| Класс защиты (вставлен) | IP67 |
| IP68 | |
| Тип резьбы | M23 |
4. Соответствие экологическим нормам
| China RoHS | Период времени для применения по назначениюне ограничен = EFUP-e |
| Не содержит опасных веществ, выходящих за пределы пороговых значений |
5. eCl@ss
| ECl@ss 10.0.1 | 27440109 |
| ECl@ss 4.0 | 27260700 |
| ECl@ss 4.1 | 27260700 |
| ECl@ss 5.0 | 27260700 |
| ECl@ss 5.1 | 27260700 |
| ECl@ss 6.0 | 27260700 |
| ECl@ss 7.0 | 27440102 |
| ECl@ss 8.0 | 27440102 |
| ECl@ss 9.0 | 27440103 |
6. ETIM
| ETIM 4.0 | EC002635 |
| ETIM 5.0 | EC002635 |
| ETIM 6.0 | EC002061 |
7. UNSPSC
| UNSPSC 13.2 | 39121413 |
| UNSPSC 18.0 | 39121413 |
| UNSPSC 19.0 | 39121413 |
| UNSPSC 20.0 | 39121413 |
| UNSPSC 21.0 | 39121413 |
Характеристики
Бренд
PHOENIX CONTACT
Последняя стоимость
18618.01
