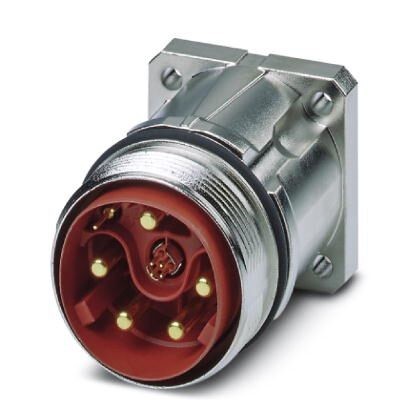

Приборный соединитель, передняя часть стенки, SB, прямой, экранирован.есть, для стандартной блокировки и SPEEDCON, M40, Полюсов4+4+4+PE / 3+N+PE, тип контактовШтифт, Обжим, Аксиальное уплотнительное кольцо, 4x Ø4,2, размер фланца40 мм x 40 мм
Характеристики
Оглавление 1. Диапазон температур
2. Стандарты и предписания
3. Характеристики изолятора
4. Параметры корпуса
5. Соответствие экологическим нормам
6. eCl@ss
2. Стандарты и предписания
3. Характеристики изолятора
4. Параметры корпуса
5. Соответствие экологическим нормам
6. eCl@ss
1. Диапазон температур
| Температура окружающей среды (при эксплуатации) | -40 °C ... 130 °C |
2. Стандарты и предписания
| Указания по безопасности | ОСТОРОЖНО! Не допускается подсоединять или разъединять штекерные соединители, если токоведущие части находятся под напряжением. Несоблюдение правил и ненадлежащее использование могут привести к травмам и/или повреждению имущества. |
| • ОСТОРОЖНО! Вводить в эксплуатацию только технически безупречные изделия. Изделия необходимо регулярно проверять на повреждения. Немедленно выводить из эксплуатации неисправные изделия. Поврежденные изделия подлежат замене. Ремонт невозможен. | |
| • ОСТОРОЖНО! Устанавливать и эксплуатировать изделие разрешается только квалифицированному персоналу при учете следующих указаний по безопасности. Квалифицированный персонал должен владеть основами электротехники. Он должен быть в состоянии распознавать опасности и избегать их. Соответствующий символ на упаковке указывает на то, что для установки и эксплуатации требуется квалифицированный персонал. | |
| • Продукты предназначены для использования в установках, устройствах управления и электрических приборах. | |
| • При эксплуатации штекерных соединителей вне помещений необходимо обеспечить специальную защиту от погодных воздействий. | |
| • Готовые изделия не подлежат манипуляции или ненадлежащему вскрытию упаковки. | |
| • Использовать только ответные части штекеров, соответствующие заданным в технических данных стандартам (например, приведенные в принадлежностях к изделию на сайте phoenixcontact.com/products). | |
| • При непосредственном использовании продукции с изделиями других производителей ответственность несет пользователь. | |
| • При рабочем напряжении >50 В AC электропроводящие корпуса разъемов должны быть заземлены | |
| • При объединении нескольких цепей в одном кабеле и/или соединителе следует соблюдать требования VDE 0100/1.97 § 411.1.3.2 и DIN EN 60204/11.98 § 14.1.3 | |
| • Соблюдать соответствующие технические данные. Информацию можно найти o на изделииo на упаковочной этикеткеo в прилагаемой документацииo в сети по адресу phoenixcontact.com/products рядом с изделием | |
| • Использовать только рекомендуемые компанией Phoenix Contact инструменты | |
| • Необходимо учитывать инструкцию по установке / монтажу, которая имеется в разделе загрузок на странице изделия phoenixcontact.com/products. | |
| • Закрыть неиспользуемые штекерные соединители при помощи защитной крышки. Подходящие принадлежности указаны в разделе принадлежностей изделия на сайте phoenixcontact.com/products рядом с изделием | |
| • Эксплуатировать штекерный соединитель только в полностью вставленном и заблокированном состоянии. | |
| • Обратить внимание, что при прокладке проводников растягивающая нагрузка на штекеры не превышает установленных границ. | |
| • Соблюдайте минимальный радиус изгиба проводника. Прокладывайте проводник, не скручивая его. | |
| • Штекерный соединитель нагревается при нормальной эксплуатации. В зависимости от окружающих условий поверхность штекера может значительно нагреваться. В этом случае пользователь несет ответственность за нанесение предупреждений (пример DIN EN ISO 13732-1 2008-12). |
3. Характеристики изолятора
| Скорость передачи данных | 100 Мбит/с |
| Кодирование | CAT5, кодировка 1 |
| Способ подсоединения контакта | Обжим |
| Тип контакта | Штифт |
| Применение | Гибрид |
| Полюсов | 13 |
| Направление вращения | стандартный |
| Диаметр силового контакта | 3, 6 мм |
| Сечение гибких проводников для силового контакта, мин. | 1 мм² |
| Сечение гибких проводников для силового контакта, макс. | 16 мм² |
| Расчетный ток силовых контактов | 70 A |
| Указание | при макс. сечении провода |
| Рабочее напряжение контакта для передачи питания | 630 В AC |
| Расчетное импульсное напряжение | 6 кВ |
| Категория перенапряжения | III |
| Степень загрязнения | 3 |
| Расчетное напряжение (II / 3) контакта для передачи питания | 850 В DC |
| Расчетное напряжение (III / 3) контакта для передачи питания | 630 B AC |
| Диаметр контакта сигнальной цепи | 1 мм |
| Сечение гибких проводников для контакта сигнальной цепи, мин. | 0, 06 мм² |
| Сечение гибких проводников для контакта сигнальной цепи, макс. | 1, 5 мм² |
| Номинальный ток на сигнальный контакт | 8 A |
| Указание | при макс. сечении провода |
| Расчетное импульсное напряжение | 6 кВ |
| Расчетное напряжение (III / 3) контакта для передачи сигналов | 500 В |
| Диаметр контакта для передачи данных | 0, 8 мм |
| Сечение гибких проводников для контактов передачи данных, мин. | 0, 08 мм² |
| Сечение гибких проводников для контактов передачи данных, макс. | 0, 5 мм² |
| Рабочий ток на контакте для передачи данных при 25 °C | 3, 6 A |
| Указание | при макс. сечении провода |
| Расчетное импульсное напряжение | 1, 5 кВ |
| Высота установки | 2000 м |
4. Параметры корпуса
| Материал корпуса | Точеные частимедно-цинковый сплав (CuZn), литые частицинк (GD-Zn) |
| Размер фланца | 40 мм x 40 мм |
| Тип фиксатора | для стандартной блокировки и SPEEDCON |
| Класс защиты (вставлен) | IP68/IP69K |
| Тип резьбы | M40 |
5. Соответствие экологическим нормам
| REACh SVHC | Lead 7439-92-1 |
| China RoHS | Период времени для применения по назначению (EFUP)50 лет |
| Информация об опасных веществах приведена в декларации производителя во вкладке «Загрузки» |
6. eCl@ss
| ECl@ss 10.0.1 | 27440102 |
| ECl@ss 4.0 | 27260700 |
| ECl@ss 4.1 | 27260700 |
| ECl@ss 5.0 | 27260700 |
| ECl@ss 5.1 | 27260700 |
| ECl@ss 6.0 | 27260700 |
| ECl@ss 7.0 | 27440102 |
| ECl@ss 8.0 | 27440102 |
| ECl@ss 9.0 | 27440102 |
