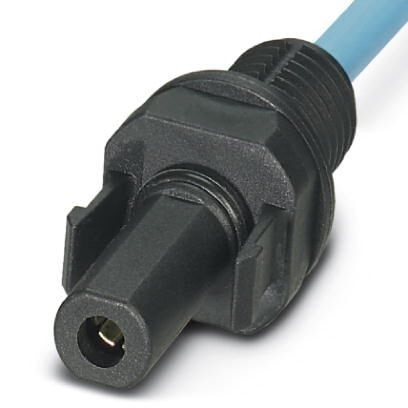

Фотогальванический штекерный соединитель, Соединитель для ФГ-системы, материал корпусаPPE, цветчерный, полюсов1, сечение жилы мин.6 мм², Тип подключенияОбжим, Тип контактовРозетка, длина кабеля300. деблокировка возможна только с инструментом
Характеристики
Оглавление 1. Размеры
2. Окружающие условия
3. Общие сведения
4. Материал
5. Данные по присоединению
6. Стандарты и предписания
7. Соответствие экологическим нормам
8. eCl@ss
9. ETIM
10. UNSPSC
2. Окружающие условия
3. Общие сведения
4. Материал
5. Данные по присоединению
6. Стандарты и предписания
7. Соответствие экологическим нормам
8. eCl@ss
9. ETIM
10. UNSPSC
1. Размеры
| Фиксированная длина кабеля | 300 мм |
| Наружный диаметр кабеля | 5, 4 мм ±0, 15 мм |
2. Окружающие условия
| Класс защиты (вставлен) | IP66 / IP68 (2 m / 24 h) |
| Класс защиты (не вставлен) | IP20 |
| Температура окружающей среды (при эксплуатации) | -40 °C ... 85 °C |
| Температура окружающей среды (при монтаже) | -25 °C ... 50 °C |
3. Общие сведения
| Исполнение | Розетка |
| Момент затяжки гайки | 1, 8 Нм ±0, 1 Нм |
| Усилие установки | 45 Н ±10 Н |
| Усилие разделения | 250 Н ±50 Н (в заблокированном состоянии) |
| Усилие извлечения кабеля > = отрывающая сила | >80 Н |
| Циклы установки | 100 |
| Сечение жил кабеля | 6 мм² |
| Степень загрязнения | 3 |
| Степень защиты | IP20 |
| Полюсов | 1 |
| Тип фиксатора | Защелка-фиксатор (деблокировка только инструментом) |
| Расчетное напряжение | 1500 В |
| Расчетный ток (2,5 мм²) | |
| Расчетный ток (4,0 мм²) | |
| Расчетный ток (6,0 мм²) | 40 A |
| Номинальное сечение | 6 мм² |
| Степень защиты | II |
4. Материал
| Цвет | черный |
| Изоляционный материал | mPPE |
| Материал, контакт | Cu |
| Материал, контактная поверхность | Ag |
| Класс воспламеняемости согласно UL 94 | V0 |
5. Данные по присоединению
| Тип подключения | Обжим |
| Соединительная способность | 6 мм² |
| Проходное сопротивление с подсоединенным проводником | 0, 45 мΩ |
6. Стандарты и предписания
| Негорючесть | нет |
| Маслостойкость | нет |
| Без галогенов | да |
| Класс воспламеняемости согласно UL 94 | V0 |
| Указания по безопасности | • ОСТОРОЖНО! Вводить в эксплуатацию только технически безупречные изделия. Изделия необходимо регулярно проверять на повреждения. Немедленно выводить из эксплуатации неисправные изделия. Поврежденные изделия подлежат замене. Ремонт невозможен. |
| • ОСТОРОЖНО! Устанавливать и эксплуатировать изделие разрешается только квалифицированному персоналу при учете следующих указаний по безопасности. Квалифицированный персонал должен владеть основами электротехники. Он должен быть в состоянии распознавать опасности и избегать их. Соответствующий символ на упаковке указывает на то, что для установки и эксплуатации требуется квалифицированный персонал. | |
| ОСТОРОЖНО! Не допускается подсоединять или разъединять штекерные соединители, если токоведущие части находятся под напряжением. Несоблюдение правил и ненадлежащее использование могут привести к травмам и/или повреждению имущества. | |
| • Продукты предназначены для использования в установках, устройствах управления и электрических приборах. | |
| • Готовые изделия не подлежат манипуляции или ненадлежащему вскрытию упаковки. | |
| • Использовать только ответные части штекеров, соответствующие заданным в технических данных стандартам (например, приведенные в принадлежностях к изделию на сайте phoenixcontact.com/products). | |
| • При непосредственном использовании продукции с изделиями других производителей ответственность несет пользователь. | |
| • При рабочем напряжении >50 В AC электропроводящие корпуса разъемов должны быть заземлены | |
| • Следите за тем, чтобы защитное и функциональное заземление были подключены соответствующим образом. | |
| • Соблюдать соответствующие технические данные. Информацию можно найти o на изделииo на упаковочной этикеткеo в прилагаемой документацииo в сети по адресу phoenixcontact.com/products рядом с изделием | |
| • Необходимо учитывать инструкцию по установке / монтажу, которая имеется в разделе загрузок на странице изделия phoenixcontact.com/products. | |
| • Закрыть неиспользуемые штекерные соединители при помощи защитной крышки. Подходящие принадлежности указаны в разделе принадлежностей изделия на сайте phoenixcontact.com/products рядом с изделием | |
| • Штекерный соединитель нагревается при нормальной эксплуатации. В зависимости от окружающих условий поверхность штекера может значительно нагреваться. В этом случае пользователь несет ответственность за нанесение предупреждений (пример DIN EN ISO 13732-1 2008-12). | |
| • Эксплуатировать штекерный соединитель только в полностью вставленном и заблокированном состоянии. | |
| • Обратить внимание, что при прокладке проводников растягивающая нагрузка на штекеры не превышает установленных границ. | |
| • Соблюдайте минимальный радиус изгиба проводника. Прокладывайте проводник, не скручивая его. |
7. Соответствие экологическим нормам
| China RoHS | Период времени для применения по назначениюне ограничен = EFUP-e |
| Не содержит опасных веществ, выходящих за пределы пороговых значений |
8. eCl@ss
| ECl@ss 4.0 | 27260700 |
| ECl@ss 4.1 | 27260700 |
| ECl@ss 5.0 | 27260700 |
| ECl@ss 5.1 | 27260700 |
| ECl@ss 6.0 | 27260700 |
| ECl@ss 7.0 | 27440102 |
| ECl@ss 8.0 | 27440102 |
| ECl@ss 9.0 | 27440107 |
9. ETIM
| ETIM 5.0 | EC002635 |
| ETIM 6.0 | EC002061 |
| ETIM 7.0 | EC002635 |
10. UNSPSC
| UNSPSC 13.2 | 39121413 |
| UNSPSC 18.0 | 39121413 |
| UNSPSC 19.0 | 39121413 |
| UNSPSC 20.0 | 39121413 |
| UNSPSC 21.0 | 39121413 |
