Описание
Характеристики

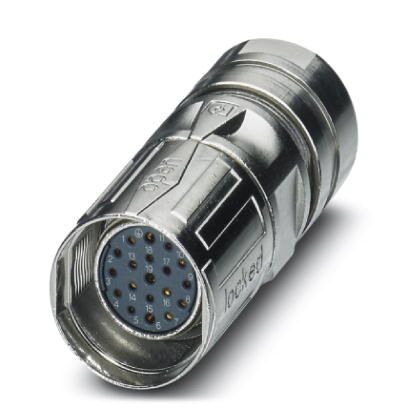

Кабельный соединитель, CA, прямой, экранирован.есть, Крепление SPEEDCON, M23, Полюсов16+2+PE, тип контактовРозетка, Обжим, диапазон диаметра кабеля10 мм ... 14,5 мм
Характеристики
Оглавление 1. Характеристики изолятора
2. Параметры корпуса
3. Параметры кабельного уплотнения
4. Соответствие экологическим нормам
5. eCl@ss
6. ETIM
7. UNSPSC
2. Параметры корпуса
3. Параметры кабельного уплотнения
4. Соответствие экологическим нормам
5. eCl@ss
6. ETIM
7. UNSPSC
1. Характеристики изолятора
| Указание | Указания по заказуЗаказать отдельно обжимные контакты 16 x Ø 1 мм, 3 x Ø 1, 5 мм |
| Кодирование | N |
| Материал изолирующей части корпуса | PA 6.6 |
| Способ подсоединения контакта | Обжим |
| Тип контакта | Розетка |
| Применение | Сигнал |
| Полюсов | 19 |
| Направление вращения | стандартный |
| Диаметр силового контакта | 1, 5 мм |
| Сечение гибких проводников для силового контакта, мин. | 0, 08 мм² |
| Сечение гибких проводников для силового контакта, макс. | 1 мм² |
| Расчетный ток силовых контактов | 10 A |
| Указание | при макс. сечении провода |
| Рабочее напряжение контакта для передачи питания | 150 В |
| Расчетное импульсное напряжение | 1, 5 кВ |
| Категория перенапряжения | II |
| Степень загрязнения | 3 |
| Диаметр контакта сигнальной цепи | 1 мм |
| Сечение гибких проводников для контакта сигнальной цепи, мин. | 0, 08 мм² |
| Сечение гибких проводников для контакта сигнальной цепи, макс. | 1 мм² |
| Номинальный ток на сигнальный контакт | 8 A |
| Указание | при макс. сечении провода |
| Рабочее напряжение контакта для передачи сигналов | 150 В |
| Расчетное импульсное напряжение | 1, 5 кВ |
| Категория перенапряжения | II |
| Степень загрязнения | 3 |
| Указание | при макс. сечении провода |
2. Параметры корпуса
| Материал корпуса | CuZN, GD-Zn |
| Тип фиксатора | Крепление SPEEDCON |
| Класс защиты (вставлен) | IP67 |
| Тип резьбы | M23 |
3. Параметры кабельного уплотнения
| Диаметр кабеля | 10 мм ... 14, 5 мм |
| Материал уплотнения | NBR |
4. Соответствие экологическим нормам
| REACh SVHC | Lead 7439-92-1 |
| China RoHS | Период времени для применения по назначению (EFUP)50 лет |
| Информация об опасных веществах приведена в декларации производителя во вкладке «Загрузки» |
5. eCl@ss
| ECl@ss 10.0.1 | 27440102 |
| ECl@ss 4.0 | 27260700 |
| ECl@ss 4.1 | 27260700 |
| ECl@ss 5.0 | 27260700 |
| ECl@ss 5.1 | 27260700 |
| ECl@ss 6.0 | 27260700 |
| ECl@ss 7.0 | 27440102 |
| ECl@ss 8.0 | 27440102 |
| ECl@ss 9.0 | 27440102 |
6. ETIM
| ETIM 5.0 | EC002635 |
| ETIM 6.0 | EC002635 |
| ETIM 7.0 | EC002635 |
7. UNSPSC
| UNSPSC 13.2 | 39121413 |
| UNSPSC 18.0 | 39121413 |
| UNSPSC 19.0 | 39121413 |
| UNSPSC 20.0 | 39121413 |
| UNSPSC 21.0 | 39121413 |
Характеристики
Бренд
PHOENIX CONTACT
Последняя стоимость
19483.79
