Приборный соединитель, передняя часть стенки, M23 PRO, угловой, поворотный, для стандартной системы быстрой фиксации и ONECLICK, M23, Полюсов17, тип контактовШтифт, Обжим, размер фланца28 мм x 28 мм
Характеристики
Оглавление 1. Диапазон температур
2. Характеристики изолятора
3. Параметры корпуса
4. Соответствие экологическим нормам
5. eCl@ss
6. ETIM
2. Характеристики изолятора
3. Параметры корпуса
4. Соответствие экологическим нормам
5. eCl@ss
6. ETIM
1. Диапазон температур
| Температура окружающей среды (при эксплуатации) | -40 °C ... 125 °C |
2. Характеристики изолятора
| Указание | Указания по заказуЗаказать отдельно обжимные контакты Ø 1 мм |
| Кодирование | N |
| Материал изолирующей части корпуса | PA 6.6 |
| Способ подсоединения контакта | Обжим |
| Тип контакта | Штифт |
| Применение | Сигнал |
| Полюсов | 17 |
| Направление вращения | стандартный |
| Диаметр контакта сигнальной цепи | 1 мм |
| Сечение гибких проводников для контакта сигнальной цепи, мин. | 0, 08 мм² |
| Сечение гибких проводников для контакта сигнальной цепи, макс. | 1 мм² |
| Номинальный ток на сигнальный контакт | 8 A |
| Указание | при макс. сечении провода |
| Рабочее напряжение контакта для передачи сигналов | 125 В |
| Расчетное импульсное напряжение | 1, 5 кВ |
| Категория перенапряжения | III |
| Степень загрязнения | 3 |
| Указание | при макс. сечении провода |
3. Параметры корпуса
| Материал корпуса | GD-Zn |

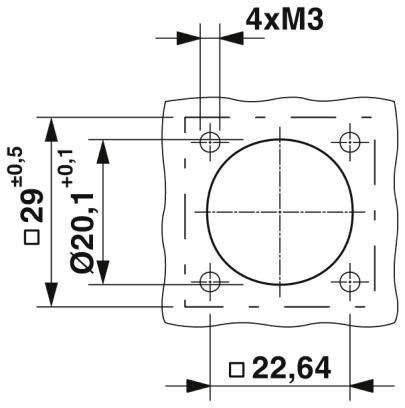

| Размер фланца | 28 мм x 28 мм |
| Тип фиксатора | для стандартной системы быстрой фиксации и ONECLICK |
| Класс защиты (вставлен) | IP66 / IP68 (2 м / 24 ч) |
| Тип резьбы | M23 |
4. Соответствие экологическим нормам
| China RoHS | Период времени для применения по назначению (EFUP)50 лет |
| Информация об опасных веществах приведена в декларации производителя во вкладке «Загрузки» |
5. eCl@ss
| ECl@ss 10.0.1 | 27440109 |
| ECl@ss 8.0 | 27440102 |
| ECl@ss 9.0 | 27440103 |
6. ETIM
| ETIM 5.0 | EC002635 |
| ETIM 6.0 | EC002061 |
