Соединитель для ФГ-системы PV-FT-CF-C-6-130-BU купить в интернет-магазине Гипермаркет систем безопасности Shop.SnabCo.ru

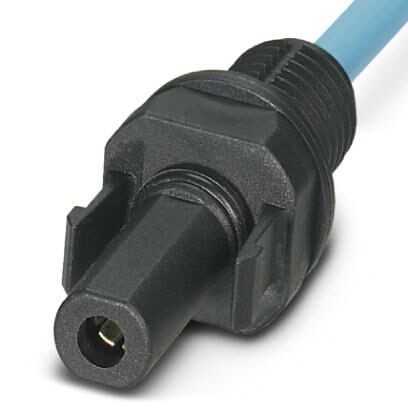

Соединитель для ФГ-системы PV-FT-CF-C-6-130-BU

Описание

Характеристики

Фотогальванический штекерный соединитель, Соединитель для ФГ-системы, материал корпусаPPE, цветчерный, полюсов1, сечение жилы мин.6 мм², Тип подключенияОбжим, Тип контактовРозетка, длина кабеля130. деблокировка возможна только с инструментом

Характеристики
Оглавление 1. Размеры
2. Окружающие условия
3. Общие сведения
4. Материал
5. Данные по присоединению
6. Кабель
7. Стандарты и предписания
8. Соответствие экологическим нормам
9. eCl@ss
10. ETIM
11. UNSPSC
1. Размеры
Фиксированная длина кабеля 130 мм
Наружный диаметр кабеля 5, 4 мм ±0, 15 мм
2. Окружающие условия
Класс защиты (вставлен) IP66 / IP68 (2 m / 24 h)
Класс защиты (не вставлен) IP20
Температура окружающей среды (при эксплуатации) -40 °C ... 85 °C
Температура окружающей среды (при монтаже) -25 °C ... 50 °C
3. Общие сведения
Исполнение Розетка
Момент затяжки гайки 1, 8 Нм ±0, 1 Нм
Усилие установки 45 Н ±10 Н
Усилие разделения 250 Н ±50 Н (в заблокированном состоянии)
Усилие извлечения кабеля > = отрывающая сила >80 Н
Циклы установки 100
Сечение жил кабеля 6 мм²
Степень загрязнения 3
Степень защиты IP20
Полюсов 1
Тип фиксатора Защелка-фиксатор (деблокировка только инструментом)
Расчетное напряжение 1500 В
Расчетный ток (2,5 мм²)
Расчетный ток (4,0 мм²)
Расчетный ток (6,0 мм²) 40 A
Номинальное сечение 6 мм²
Степень защиты II
4. Материал
Цвет черный
Изоляционный материал mPPE
Материал, контакт Cu
Материал, контактная поверхность Ag
Класс воспламеняемости согласно UL 94 V0
5. Данные по присоединению
Тип подключения Обжим
Соединительная способность 6 мм²
Проходное сопротивление с подсоединенным проводником 0, 45 мΩ
Тип кабеля S03
6. Кабель
Внешняя оболочка, материал PE-X
Внешняя оболочка, цвет синий RAL 5015
Минимальный радиус изгиба, при жесткой прокладке 27 мм (5x Ø)
Минимальный радиус изгиба, при подвижной прокладке 54 мм (10x Ø)
7. Стандарты и предписания
Негорючесть нет
Маслостойкость нет
Без галогенов да
Класс воспламеняемости согласно UL 94 V0
Указания по безопасности • ОСТОРОЖНО! Вводить в эксплуатацию только технически безупречные изделия. Изделия необходимо регулярно проверять на повреждения. Немедленно выводить из эксплуатации неисправные изделия. Поврежденные изделия подлежат замене. Ремонт невозможен.
• ОСТОРОЖНО! Устанавливать и эксплуатировать изделие разрешается только квалифицированному персоналу при учете следующих указаний по безопасности. Квалифицированный персонал должен владеть основами электротехники. Он должен быть в состоянии распознавать опасности и избегать их. Соответствующий символ на упаковке указывает на то, что для установки и эксплуатации требуется квалифицированный персонал.
ОСТОРОЖНО! Не допускается подсоединять или разъединять штекерные соединители, если токоведущие части находятся под напряжением. Несоблюдение правил и ненадлежащее использование могут привести к травмам и/или повреждению имущества.
• Продукты предназначены для использования в установках, устройствах управления и электрических приборах.
• Готовые изделия не подлежат манипуляции или ненадлежащему вскрытию упаковки.
• Использовать только ответные части штекеров, соответствующие заданным в технических данных стандартам (например, приведенные в принадлежностях к изделию на сайте phoenixcontact.com/products).
• При непосредственном использовании продукции с изделиями других производителей ответственность несет пользователь.
• При рабочем напряжении >50 В AC электропроводящие корпуса разъемов должны быть заземлены
• Следите за тем, чтобы защитное и функциональное заземление были подключены соответствующим образом.
• Соблюдать соответствующие технические данные. Информацию можно найти o на изделииo на упаковочной этикеткеo в прилагаемой документацииo в сети по адресу phoenixcontact.com/products рядом с изделием
• Необходимо учитывать инструкцию по установке / монтажу, которая имеется в разделе загрузок на странице изделия phoenixcontact.com/products.
• Закрыть неиспользуемые штекерные соединители при помощи защитной крышки. Подходящие принадлежности указаны в разделе принадлежностей изделия на сайте phoenixcontact.com/products рядом с изделием
• Штекерный соединитель нагревается при нормальной эксплуатации. В зависимости от окружающих условий поверхность штекера может значительно нагреваться. В этом случае пользователь несет ответственность за нанесение предупреждений (пример DIN EN ISO 13732-1 2008-12).
• Эксплуатировать штекерный соединитель только в полностью вставленном и заблокированном состоянии.
• Обратить внимание, что при прокладке проводников растягивающая нагрузка на штекеры не превышает установленных границ.
• Соблюдайте минимальный радиус изгиба проводника. Прокладывайте проводник, не скручивая его.
8. Соответствие экологическим нормам
China RoHS Период времени для применения по назначениюне ограничен = EFUP-e
Не содержит опасных веществ, выходящих за пределы пороговых значений
9. eCl@ss
ECl@ss 4.0 27260700
ECl@ss 4.1 27260700
ECl@ss 5.0 27260700
ECl@ss 5.1 27260700
ECl@ss 6.0 27260700
ECl@ss 7.0 27440102
ECl@ss 8.0 27440102
ECl@ss 9.0 27440107
10. ETIM
ETIM 3.0 EC001121
ETIM 4.0 EC001121
ETIM 5.0 EC002635
ETIM 6.0 EC002061
11. UNSPSC
UNSPSC 6.01 30211810
UNSPSC 7.0901 39121409
UNSPSC 11 39121409
UNSPSC 12.01 39121409
UNSPSC 13.2 39121413
UNSPSC 18.0 39121413
UNSPSC 19.0 39121413
UNSPSC 20.0 39121413
UNSPSC 21.0 39121413

Характеристики

Бренд

PHOENIX CONTACT

Последняя стоимость

3772.29

Фиксированная длина кабеля	130 мм
Наружный диаметр кабеля	5, 4 мм ±0, 15 мм

Класс защиты (вставлен)	IP66 / IP68 (2 m / 24 h)
Класс защиты (не вставлен)	IP20
Температура окружающей среды (при эксплуатации)	-40 °C ... 85 °C
Температура окружающей среды (при монтаже)	-25 °C ... 50 °C

Исполнение	Розетка
Момент затяжки гайки	1, 8 Нм ±0, 1 Нм
Усилие установки	45 Н ±10 Н
Усилие разделения	250 Н ±50 Н (в заблокированном состоянии)
Усилие извлечения кабеля > = отрывающая сила	>80 Н
Циклы установки	100
Сечение жил кабеля	6 мм²
Степень загрязнения	3
Степень защиты	IP20
Полюсов	1
Тип фиксатора	Защелка-фиксатор (деблокировка только инструментом)
Расчетное напряжение	1500 В
Расчетный ток (2,5 мм²)
Расчетный ток (4,0 мм²)
Расчетный ток (6,0 мм²)	40 A
Номинальное сечение	6 мм²
Степень защиты	II

Цвет	черный
Изоляционный материал	mPPE
Материал, контакт	Cu
Материал, контактная поверхность	Ag
Класс воспламеняемости согласно UL 94	V0

Тип подключения	Обжим
Соединительная способность	6 мм²
Проходное сопротивление с подсоединенным проводником	0, 45 мΩ
Тип кабеля	S03

Внешняя оболочка, материал	PE-X
Внешняя оболочка, цвет	синий RAL 5015
Минимальный радиус изгиба, при жесткой прокладке	27 мм (5x Ø)
Минимальный радиус изгиба, при подвижной прокладке	54 мм (10x Ø)

Негорючесть	нет
Маслостойкость	нет
Без галогенов	да
Класс воспламеняемости согласно UL 94	V0
Указания по безопасности	• ОСТОРОЖНО! Вводить в эксплуатацию только технически безупречные изделия. Изделия необходимо регулярно проверять на повреждения. Немедленно выводить из эксплуатации неисправные изделия. Поврежденные изделия подлежат замене. Ремонт невозможен.
	• ОСТОРОЖНО! Устанавливать и эксплуатировать изделие разрешается только квалифицированному персоналу при учете следующих указаний по безопасности. Квалифицированный персонал должен владеть основами электротехники. Он должен быть в состоянии распознавать опасности и избегать их. Соответствующий символ на упаковке указывает на то, что для установки и эксплуатации требуется квалифицированный персонал.
	ОСТОРОЖНО! Не допускается подсоединять или разъединять штекерные соединители, если токоведущие части находятся под напряжением. Несоблюдение правил и ненадлежащее использование могут привести к травмам и/или повреждению имущества.
	• Продукты предназначены для использования в установках, устройствах управления и электрических приборах.
	• Готовые изделия не подлежат манипуляции или ненадлежащему вскрытию упаковки.
	• Использовать только ответные части штекеров, соответствующие заданным в технических данных стандартам (например, приведенные в принадлежностях к изделию на сайте phoenixcontact.com/products).
	• При непосредственном использовании продукции с изделиями других производителей ответственность несет пользователь.
	• При рабочем напряжении >50 В AC электропроводящие корпуса разъемов должны быть заземлены
	• Следите за тем, чтобы защитное и функциональное заземление были подключены соответствующим образом.
	• Соблюдать соответствующие технические данные. Информацию можно найти o на изделииo на упаковочной этикеткеo в прилагаемой документацииo в сети по адресу phoenixcontact.com/products рядом с изделием
	• Необходимо учитывать инструкцию по установке / монтажу, которая имеется в разделе загрузок на странице изделия phoenixcontact.com/products.
	• Закрыть неиспользуемые штекерные соединители при помощи защитной крышки. Подходящие принадлежности указаны в разделе принадлежностей изделия на сайте phoenixcontact.com/products рядом с изделием
	• Штекерный соединитель нагревается при нормальной эксплуатации. В зависимости от окружающих условий поверхность штекера может значительно нагреваться. В этом случае пользователь несет ответственность за нанесение предупреждений (пример DIN EN ISO 13732-1 2008-12).
	• Эксплуатировать штекерный соединитель только в полностью вставленном и заблокированном состоянии.
	• Обратить внимание, что при прокладке проводников растягивающая нагрузка на штекеры не превышает установленных границ.
	• Соблюдайте минимальный радиус изгиба проводника. Прокладывайте проводник, не скручивая его.

China RoHS	Период времени для применения по назначениюне ограничен = EFUP-e
	Не содержит опасных веществ, выходящих за пределы пороговых значений

ECl@ss 4.0	27260700
ECl@ss 4.1	27260700
ECl@ss 5.0	27260700
ECl@ss 5.1	27260700
ECl@ss 6.0	27260700
ECl@ss 7.0	27440102
ECl@ss 8.0	27440102
ECl@ss 9.0	27440107

ETIM 3.0	EC001121
ETIM 4.0	EC001121
ETIM 5.0	EC002635
ETIM 6.0	EC002061

UNSPSC 6.01	30211810
UNSPSC 7.0901	39121409
UNSPSC 11	39121409
UNSPSC 12.01	39121409
UNSPSC 13.2	39121413
UNSPSC 18.0	39121413
UNSPSC 19.0	39121413
UNSPSC 20.0	39121413
UNSPSC 21.0	39121413
