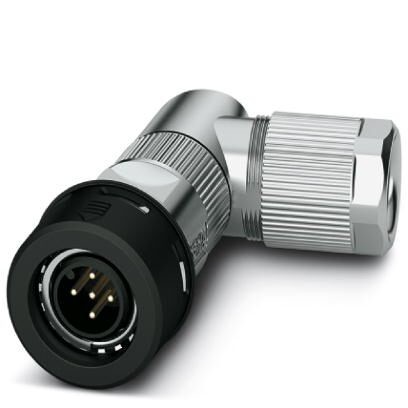

Разъем, Универсальный, 5-полюсн., экранирован., Штекеры угловой M12 Push-Pull, Кодировка А, Обжим, материал накатанной гайкиPA 6.6, наружный диаметр кабеля 4,5 мм ... 7,5 мм, без обжимаемых контактов
Характеристики
Оглавление 1. Размеры
2. Окружающие условия
3. Общие сведения
4. Материал
5. Кабель
6. Стандарты и предписания
7. Соответствие экологическим нормам
8. eCl@ss
9. ETIM
2. Окружающие условия
3. Общие сведения
4. Материал
5. Кабель
6. Стандарты и предписания
7. Соответствие экологическим нормам
8. eCl@ss
9. ETIM
1. Размеры
| Раствор ключа - накидная гайка | 15 мм |
| Диаметр корпуса | 22 мм |
| Длина | 53 мм |
| Наружный диаметр проводника | 4, 5 мм ... 7, 5 мм |
| Длина зачищенной части оболочки | 18 мм |
| Длина зачищенной части одной жилы | 4 мм +0, 5 мм |
2. Окружающие условия
| Температура окружающей среды (при эксплуатации) | -40 °C ... 85 °C (вилка / розетка) |
| Степень защиты | IP65 |
| IP67 | |
| IP68 | |
| IP69K |
3. Общие сведения
| Указание | ВНИМАНИЕ! При прокладке кабеля учитывать допустимые радиусы изгиба, так как из-за высоких изгибающих усилий будет нарушен класс защиты. Предохранять штекерный соединитель от механических нагрузок, например, с помощью кабельного зажима. |
| Расчетный ток при 40 ℃ | 4 A |
| Расчетное напряжение | 48 В AC |
| 60 В DC | |
| Полюсов | 5 |
| Сопротивление изоляции | ≥ 100 MΩ |
| Кодирование | A - стандарт |
| Стандарты/нормативные документы | Разъем M12 МЭК 61076-2-101 с примыканием |
| Шок, вибрация EN 50155 2001 | |
| Тип сигнала/категория | Универсальный |
| Индикатор состояния | Нет |
| Категория перенапряжения | III |
| Степень загрязнения | 3 |
| Тип подключения | Обжим |
| Сечение провода | 0, 14 мм² ... 1 мм² (гибкий) |
| Сечение проводника AWG | 26 ... 18 (гибкий) |
| Диаметр проводника вкл. изоляцию | ≤ 2, 55 мм (Контакт 5 до макс. 2, 0 мм) |
| Циклы установки | ≥ 100 |
| Момент затяжки | 1, 5 Нм (Штекерную вставку с сальниковым корпусом закрутить до упора) |
| 4 Нм (Контргайка с соединительной втулкой) | |
| Указания по монтажу | Возможно вращение расположения контактов по отношению к кабельному отводу с шагом в 30° |
4. Материал
| Класс воспламеняемости согласно UL 94 | V0 |
| Материал, держатель контакта | PA 6.6 |
| Материал корпуса ручки | Цинк. литья под давлением, с никелевым покрытием |
| Материал накатанной гайки | PA 6.6 |
| Материал уплотнения | NBR |
| Стандарты/нормативные документы | PA 6.6Противопожарная защита для рельсовых автомобилей - требования R22, R23, R24 и R26 согл. DIN EN 45545-2 (Уровень опасности HL1 - HL3) |
5. Кабель
| Стандарты/нормативные документы | Разъем M12 МЭК 61076-2-101 с примыканием |
| Шок, вибрация EN 50155 2001 |
6. Стандарты и предписания
| Стандарты/нормативные документы | Разъем M12 МЭК 61076-2-101 с примыканием |
| Шок, вибрация EN 50155 2001 | |
| Класс воспламеняемости согласно UL 94 | V0 |
7. Соответствие экологическим нормам
| China RoHS | Период времени для применения по назначению (EFUP)50 лет |
| Информация об опасных веществах приведена в декларации производителя во вкладке «Загрузки» |
8. eCl@ss
| ECl@ss 10.0.1 | 27440102 |
| ECl@ss 9.0 | 27440102 |
9. ETIM
| ETIM 5.0 | EC002062 |
| ETIM 6.0 | EC002062 |
