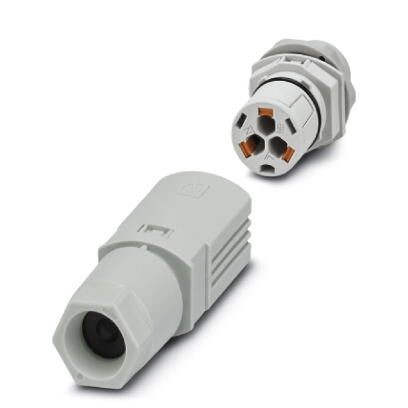

Проходная деталь, Зажимы Push-in, полюсов2+PE, 0,5 мм² ... 2,5 мм², 690 В, 20 A, светло-серый, диапазон диаметра кабеля6 мм ... 9 мм и 8 мм ... 13 мм, Зажимы Push-in
Характеристики
Оглавление 1. Общие сведения
2. Кабель
3. Окружающие условия
4. Электрические характеристики
5. Механические параметры
6. Данные о материале
7. Стандарты и предписания
8. Соответствие экологическим нормам
9. eCl@ss
10. ETIM
2. Кабель
3. Окружающие условия
4. Электрические характеристики
5. Механические параметры
6. Данные о материале
7. Стандарты и предписания
8. Соответствие экологическим нормам
9. eCl@ss
10. ETIM
1. Общие сведения
| Цвет | светло-серый |
| Способ подключения | Зажимы Push-in |
| Тип подключения | Зажимы Push-in |
| Полюсов | 3 |
| Количество контактов | 2+PE |
| Сечение гибкого проводника мин. | 0, 5 мм² |
| Сечение гибкого проводника макс. | 2, 5 мм² |
| Сечение жесткого проводника мин. | 0, 5 мм² |
| Сечение жесткого проводника макс. | 2, 5 мм² |
| Сечение провода AWG мин. | 20 |
| Сечение провода AWG макс. | 14 |
2. Кабель
| Наружный диаметр кабеля | 6 мм ... 9 мм |
| 8 мм ... 13 мм | |
| Обозначение полюсов | L, N, PE |
3. Окружающие условия
| Степень защиты | IP66 |
| IP68 (2 м / 24 ч) | |
| IP69K | |
| Температура окружающей среды (при эксплуатации) | -40 °C ... 100 °C |
| Температура окружающей среды (хранение/транспорт) | -40 °C ... 100 °C |
| Температура при подключении кабеля | -5 °C ... 50 °C |
4. Электрические характеристики
| Номинальный ток IN | 20 A |
| Расчетный ток | 20 A |
| Расчетное напряжение (III/3) | 690 В |
| Расчетное импульсное напряжение (III/3) | 6 кВ |
5. Механические параметры
| Возможность подключения | макс. 10 |
| Циклы установки | 10 |
| Категория по ударному воздействию | IK07 |
6. Данные о материале
| Материал, контакт | Cu |
| Категория перенапряжения | III |
| Степень загрязнения | 3 |
7. Стандарты и предписания
| Без галогенов | да |
8. Соответствие экологическим нормам
| China RoHS | Период времени для применения по назначению (EFUP)50 лет |
| Информация об опасных веществах приведена в декларации производителя во вкладке «Загрузки» |
9. eCl@ss
| ECl@ss 7.0 | 27440602 |
| ECl@ss 8.0 | 27440602 |
| ECl@ss 9.0 | 27440602 |
10. ETIM
| ETIM 5.0 | EC002566 |
| ETIM 6.0 | EC002566 |
| ETIM 7.0 | EC002566 |
Характеристики
Бренд
PHOENIX CONTACT
Последняя стоимость
30988.9
