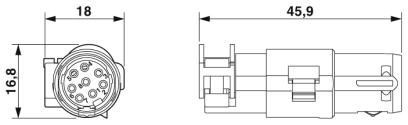

Разъем, полюсов8, контакты цепи питания0, контакты цепи управления8, Розетка, 50 В, 5 A, 0,09 мм² ... 0,52 мм², наружный диаметр проводника 3 мм ... 9,5 мм
Характеристики
Оглавление 1. Общие сведения
2. Условия окружающей среды
3. Данные о материале
4. Электрические характеристики
5. Стандарты и предписания
6. Соответствие экологическим нормам
7. eCl@ss
8. ETIM
2. Условия окружающей среды
3. Данные о материале
4. Электрические характеристики
5. Стандарты и предписания
6. Соответствие экологическим нормам
7. eCl@ss
8. ETIM
1. Общие сведения
| Указание | Заказать отдельно обжимные контакты CUC-DSC-J1BAU-S/DSC... |
| Потенциал корпуса штекерного соединителя, защищенного от электромагнитного излучения, развязан с потенциалом корпуса силового (Schweren) штекерного соединителя | |
| Хомуты для клемм диапазона 3 мм - 6 мм и 6 мм - 9, 5 мм | |
| возможно применение с артикулом № 1417376 HC-M-02-EMC-F | |
| Степень загрязнения | 3 |
| Категория перенапряжения | III |
| Полюсов | 8 |
| Количество, силовые контакты | |
| Количество, контакты цепи управления | 8 |
| Циклы установки | ≥ 500 |
| Нумерация контактов | 1 - 8 |
| Сечение проводников | 0, 09 мм² ... 0, 52 мм² |
| Сечение AWG | 28 ... 20 |
| Наружный диаметр кабеля, минимальный | 3 мм |
| Наружный диаметр кабеля, максимальный | 9, 5 мм |
| Указания по монтажу | Для монтажа и демонтажа контактов круглый держатель контактов разделяется посредине. Демонтаж штекерного соединителя из пластмассового модуля с помощью инструмента, арт. №1678635 HC-M-EMV-KON-EWZ |
2. Условия окружающей среды
| Температура окружающей среды (при эксплуатации) | -40 °C ... 85 °C |
3. Данные о материале
| Материал, контакт | Медный сплав |
| Материал, контактная поверхность | AU |
| Материал, держатель контакта | PC |
4. Электрические характеристики
| Расчетное напряжение (III/3) | 50 В |
| Расчетное импульсное напряжение | 0, 8 кВ |
| Расчетный ток | 5 A |
5. Стандарты и предписания
| Класс воспламеняемости согласно UL 94 | V0 |
6. Соответствие экологическим нормам
| REACh SVHC | Lead 7439-92-1 |
| China RoHS | Период времени для применения по назначению (EFUP)50 лет |
| Информация об опасных веществах приведена в декларации производителя во вкладке «Загрузки» |
7. eCl@ss
| ECl@ss 10.0.1 | 27440290 |
| ECl@ss 9.0 | 27440290 |
8. ETIM
| ETIM 6.0 | EC002908 |
| ETIM 7.0 | EC002908 |
Характеристики
Бренд
PHOENIX CONTACT
Последняя стоимость
16223.51
