Описание
Характеристики

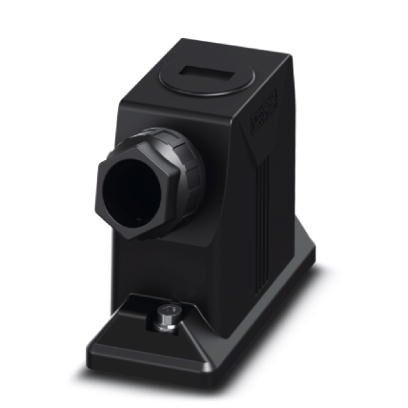

Сальниковый корпус B16, Винтовой зажим, mатериалPA, длина кабеля1, боковое, высота95 мм, кабельный вводс, патрубокНет, 1x M32, Стандартн.
Характеристики
Оглавление 1. Размеры
2. Окружающие условия
3. Общие сведения
4. Стандарты и предписания
5. Соответствие экологическим нормам
6. eCl@ss
7. ETIM
8. UNSPSC
2. Окружающие условия
3. Общие сведения
4. Стандарты и предписания
5. Соответствие экологическим нормам
6. eCl@ss
7. ETIM
8. UNSPSC
1. Размеры
| Высота | 95 мм |
| Ширина | 57 мм |
| Длина | 126 мм |
| Раствор ключа - накидная гайка | 30 мм |
| Наружный диаметр кабеля | 11 мм ... 21 мм |
| Длина, монтажный вырез | 86 мм |
| Ширина Монтажный вырез | 35 мм |
2. Окружающие условия
| Степень защиты корпуса (IP) | IP66 |
| IP67 | |
| Температура окружающей среды (при эксплуатации) | -40 °C ... 100 °C |
3. Общие сведения
| Указание | для контактных вставок HC-B16, BB32, D40, DD72, HS6, M, K, HV06-I-PR, HV 6-E...C |
| Размер | B16 |
| Тип корпуса | Сальниковый корпус |
| Цвет | черный |
| Тип фиксатора | Винтовой зажим |
| Момент затяжки | 3 Нм (Крепежные винты) |
| Крепежные винты | M6 (головка винта - внутренний шестигранник 5 мм) |
| Количество подключаемых кабелей | 1 |
| Кабельный отвод | боковое |
| Резьбовые элементы | с |
| Тип резьбового соединения | 1x M32 |
| Материал корпуса | PA |
| Материал, уплотнение | NBR |
| Материал кабельного сальника | NBR |
| Материал крепления | Нержавеющая сталь |
| Материал, крепежные винты | Нержавеющая сталь |
| Класс воспламеняемости согласно UL 94 | V0 |
| Указания по монтажу | Фиксирующий винт М6, с головкой с внутренним шестигранником 5 мм |
4. Стандарты и предписания
| Класс воспламеняемости согласно UL 94 | V0 |
5. Соответствие экологическим нормам
| China RoHS | Период времени для применения по назначениюне ограничен = EFUP-e |
| Не содержит опасных веществ, выходящих за пределы пороговых значений |
6. eCl@ss
| ECl@ss 10.0.1 | 27440202 |
| ECl@ss 4.0 | 27140800 |
| ECl@ss 4.1 | 27140800 |
| ECl@ss 5.0 | 27143400 |
| ECl@ss 5.1 | 27261200 |
| ECl@ss 6.0 | 27261200 |
| ECl@ss 7.0 | 27440202 |
| ECl@ss 8.0 | 27440202 |
| ECl@ss 9.0 | 27440202 |
7. ETIM
| ETIM 3.0 | EC000516 |
| ETIM 4.0 | EC000437 |
| ETIM 5.0 | EC000437 |
| ETIM 6.0 | EC000437 |
| ETIM 7.0 | EC000437 |
8. UNSPSC
| UNSPSC 6.01 | 31261502 |
| UNSPSC 7.0901 | 31261502 |
| UNSPSC 11 | 31261502 |
| UNSPSC 12.01 | 31261502 |
| UNSPSC 13.2 | 31261501 |
| UNSPSC 18.0 | 31261501 |
| UNSPSC 19.0 | 31261501 |
| UNSPSC 20.0 | 31261501 |
| UNSPSC 21.0 | 31261501 |
Характеристики
Бренд
Phoenix Contact
