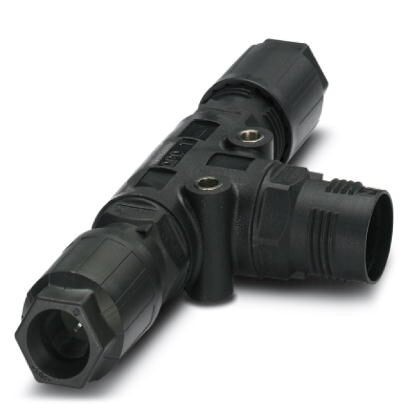

Т-разветвитель QUICKON, черный, количество контактов 4+PE, 1,0 мм² ... 2,5 мм² / 690 В / 20 A, для кабеля диаметром 9 мм ... 16 мм, с двумя гайками QUICKON
Характеристики
Оглавление 1. Общие сведения
2. Кабель
3. Окружающие условия
4. Электрические характеристики
5. Механические характеристики
6. Данные о материале
7. Стандарты и предписания
8. Соответствие экологическим нормам
9. eCl@ss
10. ETIM
11. UNSPSC
2. Кабель
3. Окружающие условия
4. Электрические характеристики
5. Механические характеристики
6. Данные о материале
7. Стандарты и предписания
8. Соответствие экологическим нормам
9. eCl@ss
10. ETIM
11. UNSPSC
1. Общие сведения
| Конструкция | T-образный распределитель |
| Цвет | черный |
| Тип фиксатора | Винтовой зажим |
| Способ подключения | Тип подключения QUICKON |
| Тип подключения | Подключение IDC |
| Полюсов | 5 |
| Количество контактов | 4+PE |
| Раствор ключа - накидная гайка | 27 мм |
| Момент затяжки накидной гайки | 10 Нм |
| Количество точек подключения | 3 |
| Сечение гибкого проводника мин. | 1 мм² |
| Сечение гибкого проводника макс. | 2, 5 мм² |
| Сечение жесткого проводника мин. | 1 мм² |
| Сечение жесткого проводника макс. | 2, 5 мм² |
| Сечение провода AWG мин. | 16 |
| Сечение провода AWG макс. | 14 |
2. Кабель
| Конструкция гибкого проводника согласно VDE 0295 / минимальный диаметр проволоки | VDE 0295, классы 1 - 6 / мин. 0, 15 мм |
| Изоляционный материал жилы | ПВХ / ПЭ / термоизоляция / резина |
| Диаметр проводника вкл. изоляцию | 2 мм ... 3, 8 мм |
| Наружный диаметр кабеля | 9 мм ... 16 мм |
| Обозначение полюсов | 1, 2, 3, N, PE |
3. Окружающие условия
| Степень защиты | IP68 (2 м / 24 ч) |
| IP69K | |
| Температура окружающей среды (при эксплуатации) | -40 °C ... 100 °C (см. также график изменения характеристик) |
| Температура окружающей среды (хранение/транспорт) | -40 °C ... 100 °C |
| Температура при подключении кабеля | -5 °C ... 50 °C |
4. Электрические характеристики
| Номинальный ток IN | 20 A |
| Расчетный ток | 20 A (см. также график изменения характеристик) |
| Расчетное напряжение (III/3) | 690 В |
| Расчетное напряжение (III/2) | 1000 В |
| Расчетное напряжение (II/2) | 1000 В |
| Расчетное импульсное напряжение (III/3) | 6 кВ |
| Расчетное импульсное напряжение (III/2) | 8 кВ |
| Расчетное импульсное напряжение (II/2) | 8 кВ |
5. Механические характеристики
| Частота подключения QUICKON | макс. 10 |
| Циклы установки | 50 (Подсоединения QUICKON макс. 10) |
| Категория по ударному воздействию | IK07 (-25 °C) |
6. Данные о материале
| Материал, контакт | Cu |
| Материал, контактная поверхность | с серебряным покрытием |
| Материал, держатель контакта | PA |
| Изоляционный материал | PA |
| Класс воспламеняемости согласно UL 94 | V0 |
| Категория перенапряжения | III |
| Степень загрязнения | 3 |
7. Стандарты и предписания
| Класс воспламеняемости согласно UL 94 | V0 |
8. Соответствие экологическим нормам
| REACh SVHC | Lead 7439-92-1 |
9. eCl@ss
| ECl@ss 4.0 | 27140800 |
| ECl@ss 4.1 | 27140800 |
| ECl@ss 5.0 | 27143400 |
| ECl@ss 5.1 | 27143400 |
| ECl@ss 6.0 | 27143400 |
| ECl@ss 7.0 | 27440603 |
| ECl@ss 8.0 | 27440603 |
| ECl@ss 9.0 | 27440603 |
10. ETIM
| ETIM 3.0 | EC000516 |
| ETIM 4.0 | EC000516 |
| ETIM 5.0 | EC002567 |
| ETIM 6.0 | EC002567 |
| ETIM 7.0 | EC002567 |
11. UNSPSC
| UNSPSC 6.01 | 30211923 |
| UNSPSC 7.0901 | 39121522 |
| UNSPSC 11 | 39121522 |
| UNSPSC 12.01 | 39121522 |
| UNSPSC 13.2 | 31251501 |
| UNSPSC 18.0 | 39121410 |
| UNSPSC 19.0 | 39121410 |
| UNSPSC 20.0 | 39121410 |
| UNSPSC 21.0 | 39121410 |
Характеристики
Бренд
PHOENIX CONTACT
