Описание
Характеристики

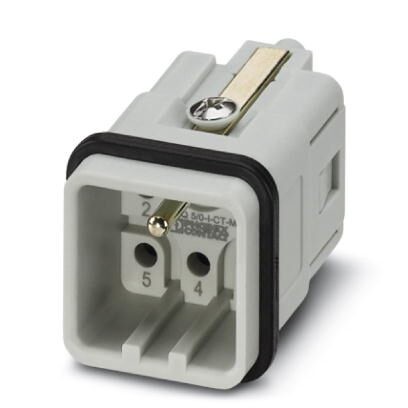

Модуль для контактов, полюсов5+PE, размерD7, количество точек подключения на полюс1, Штифт, Обжим, 230 В/400 В, 20 A, 0,5 мм² ... 2,5 мм², применениеМощность
Характеристики
Оглавление 1. Общие сведения
2. Условия окружающей среды
3. Данные о материале
4. Электрические характеристики
5. Стандарты и предписания
6. Соответствие экологическим нормам
7. eCl@ss
8. ETIM
9. UNSPSC
2. Условия окружающей среды
3. Данные о материале
4. Электрические характеристики
5. Стандарты и предписания
6. Соответствие экологическим нормам
7. eCl@ss
8. ETIM
9. UNSPSC
1. Общие сведения
| Указание | для корпуса HC-D7, обжимные контакты CK2, 5-ED (обжимные контакты не входят в комплект поставки) |
| Обслуживание разъемных соединений можно выполнять только после отключения нагрузки и питания. | |
| Способ подключения | Обжим |
| Количество точек подключения на полюс | 1 |
| Степень загрязнения | 3 |
| Категория перенапряжения | III |
| Полюсов | 5+PE |
| Циклы установки | ≥ 500 |
| Размер | D7 |
| Нумерация контактов | 1 - 5 |
| Сечение проводников | 0, 5 мм² ... 2, 5 мм² |
| Сечение AWG | 20 ... 14 |
| Сечение PE-контакта | 0, 5 мм² ... 2, 5 мм² |
| Сечение PE-контакта AWG | 20 ... 14 |
| Длина зачищенной части одной жилы | 7, 5 мм |
| Указания по монтажу | Использование по назначению предусматривает встраивание в корпус со степенью защиты IP54 или выше |
2. Условия окружающей среды
| Температура окружающей среды (при эксплуатации) | -40 °C ... 125 °C (С учетом нагрева контактов) |
3. Данные о материале
| Материал, уплотнение | NBR, проводящий |
| Материал, контакт | Медный сплав |
| Материал, контактная поверхность | серебро (или золото) |
| Материал, держатель контакта | PC |
| Стандарты/нормативные документы | ПоликарбонатПротивопожарная защита для рельсовых автомобилей — требования R22, R23 и R24 согл. DIN EN 45545-2 (Уровень опасности HL1 - HL3) |
4. Электрические характеристики
| Расчетное напряжение силовых контактов | 230/400 В |
| Расчетное напряжение (III/3) | 230 В (фаза-земля) |
| 400 В (фаза-фаза) | |
| Расчетное импульсное напряжение | 4 кВ |
| Расчетный ток | 20 A (Контакты цепи питания) |
5. Стандарты и предписания
| Класс воспламеняемости согласно UL 94 | V0 |
6. Соответствие экологическим нормам
| REACh SVHC | Lead 7439-92-1 |
| China RoHS | Период времени для применения по назначению (EFUP)50 лет |
| Информация об опасных веществах приведена в декларации производителя во вкладке «Загрузки» |
7. eCl@ss
| ECl@ss 5.1 | 27261200 |
| ECl@ss 6.0 | 27261200 |
| ECl@ss 7.0 | 27440205 |
| ECl@ss 8.0 | 27440205 |
| ECl@ss 9.0 | 27440205 |
8. ETIM
| ETIM 4.0 | EC000438 |
| ETIM 5.0 | EC000438 |
| ETIM 6.0 | EC000438 |
| ETIM 7.0 | EC000438 |
9. UNSPSC
| UNSPSC 13.2 | 39121522 |
| UNSPSC 18.0 | 39121522 |
| UNSPSC 19.0 | 39121522 |
| UNSPSC 20.0 | 39121522 |
| UNSPSC 21.0 | 39121522 |
