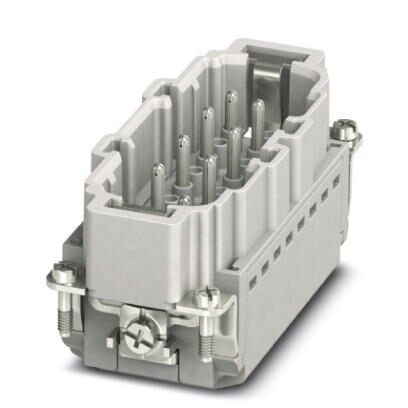

Штыревая вставка HEAVYCON, серия HV6, 6 контактов + 2 коммутационных контакта + PE, 830 кВ, разъем Push-in
Характеристики
Оглавление 1. Общие сведения
2. Условия окружающей среды
3. Данные о материале
4. Электрические характеристики
5. Стандарты и предписания
6. Соответствие экологическим нормам
7. eCl@ss
8. ETIM
9. UNSPSC
2. Условия окружающей среды
3. Данные о материале
4. Электрические характеристики
5. Стандарты и предписания
6. Соответствие экологическим нормам
7. eCl@ss
8. ETIM
9. UNSPSC
1. Общие сведения
| Указание | Для жестких проводников или гибких проводников с кабельными наконечниками |
| Способ подключения | Зажимы Push-in (Контакты цепи питания) |
| Зажимы Push-in (Контакты цепи управления) | |
| Количество точек подключения на полюс | 1 |
| Степень загрязнения | 3 |
| Категория перенапряжения | III |
| Полюсов | 6+2+PE |
| Количество, силовые контакты | 6 |
| Количество, контакты цепи управления | 2 |
| Циклы установки | ≥ 500 |
| Размер | B16 |
| Сечение проводников | 0, 14 мм² ... 2, 5 мм² (относится к гибким проводникам с наконечниками) |
| 0, 14 мм² ... 2, 5 мм² (относится к гибким проводникам с наконечниками) | |
| Сечение AWG | 26 ... 14 (Контакты цепи питания) |
| 26 ... 14 (Контакты цепи управления) | |
| Длина оголяемой части | 8 мм ... 10 мм (Контакты цепи питания) |
| 8 мм ... 10 мм (Контакты цепи управления) | |
| Указания по монтажу | Использование по назначению предусматривает встраивание в корпус со степенью защиты IP54 или выше |
| Обслуживание соединителей можно выполнять только после отключения нагрузки и электропитания. Возможно применение для массивных жил и гибких жил с кабельными наконечниками |
2. Условия окружающей среды
| Температура окружающей среды (при эксплуатации) | -40 °C ... 125 °C (С учетом нагрева контактов) |
3. Данные о материале
| Материал, контакт | Медный сплав |
| Материал, контактная поверхность, силовой контакт | серебро |
| Материал, контактная поверхность, управляющий контакт | серебро |
| Материал, держатель контакта | PC |
| Стандарты/нормативные документы | PAПротивопожарная защита для рельсовых транспортных средств — требования R22 и R23 согл. DIN EN 45545-2 (Уровень опасности HL1 - HL2) |
| PAПротивопожарная защита для рельсовых транспортных средств — требование R24 согл. DIN EN 45545-2 (Уровень опасности HL1 - HL3) |
4. Электрические характеристики
| Расчетное напряжение (III/3) | 830 В (Контакты цепи питания) |
| 500 В (Контакты цепи управления) | |
| Расчетное импульсное напряжение | 8 кВ (Контакты цепи питания) |
| 6 кВ (Контакты цепи управления) | |
| Расчетный ток | 16 A (Контакты цепи питания) |
| 16 A (Контакты цепи управления) |
5. Стандарты и предписания
| Класс воспламеняемости согласно UL 94 | V0 |
6. Соответствие экологическим нормам
| China RoHS | Период времени для применения по назначениюне ограничен = EFUP-e |
| Не содержит опасных веществ, выходящих за пределы пороговых значений |
7. eCl@ss
| ECl@ss 4.0 | 27140800 |
| ECl@ss 4.1 | 27140800 |
| ECl@ss 5.0 | 27143400 |
| ECl@ss 5.1 | 27261200 |
| ECl@ss 6.0 | 27261200 |
| ECl@ss 7.0 | 27440205 |
| ECl@ss 8.0 | 27440205 |
| ECl@ss 9.0 | 27440205 |
8. ETIM
| ETIM 3.0 | EC000437 |
| ETIM 4.0 | EC000438 |
| ETIM 5.0 | EC000438 |
| ETIM 6.0 | EC000438 |
| ETIM 7.0 | EC000438 |
9. UNSPSC
| UNSPSC 6.01 | 30211923 |
| UNSPSC 7.0901 | 39121522 |
| UNSPSC 11 | 39121522 |
| UNSPSC 12.01 | 39121522 |
| UNSPSC 13.2 | 39121522 |
| UNSPSC 18.0 | 39121522 |
| UNSPSC 19.0 | 39121522 |
| UNSPSC 20.0 | 39121522 |
| UNSPSC 21.0 | 39121522 |
Характеристики
Бренд
PHOENIX CONTACT
Последняя стоимость
5867.37
