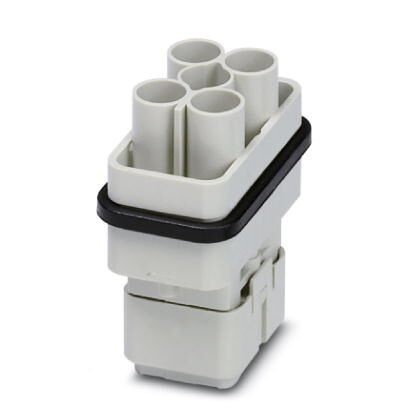

Обжимной контактный модуль HEAVYCON для компактного пластикового корпусаштыревое исполнениецепь питания 4 контакта + PE, цепь управления, 2 контакта
Характеристики
Оглавление 1. Общие сведения
2. Условия окружающей среды
3. Данные о материале
4. Электрические характеристики
5. Стандарты и предписания
6. Соответствие экологическим нормам
7. eCl@ss
8. ETIM
9. UNSPSC
2. Условия окружающей среды
3. Данные о материале
4. Электрические характеристики
5. Стандарты и предписания
6. Соответствие экологическим нормам
7. eCl@ss
8. ETIM
9. UNSPSC
1. Общие сведения
| Указание | Для обжимных CK4, 0-ED..(цепь питания), CK1, 6-ED... (цепь управления) |
| Обслуживание разъемных соединений можно выполнять только после отключения нагрузки и питания. | |
| Способ подключения | Обжим (Сигнальные контакты) |
| Обжим (Контакты цепи питания) | |
| Степень загрязнения | 3 |
| Категория перенапряжения | III |
| Полюсов | 4+2+PE |
| Количество, силовые контакты | 4 |
| Количество, контакты цепи управления | 2 |
| Циклы установки | ≥ 500 |
| Размер | COM |
| Нумерация контактов | 1 - 4 |
| Сечение проводников | 0, 14 мм² ... 2, 5 мм² (Контакты цепи управления) |
| 1, 5 мм² ... 6 мм² (Контакты цепи питания) | |
| Сечение AWG | 16 ... 10 (Контакты цепи питания) |
| 26 ... 14 (Контакты цепи управления) | |
| Длина зачищенной части одной жилы | 9 мм (Цепь питания 1, 5 мм² ... 2, 5 мм²) |
| 9, 6 мм (Цепь питания 4 мм² - 6 мм²) | |
| 8 мм (Цепь управления) | |
| 6 мм (Цепь управления 2, 5 мм²) | |
| Указания по монтажу | Использование по назначению предусматривает встраивание в корпус со степенью защиты IP54 или выше |
2. Условия окружающей среды
| Температура окружающей среды (при эксплуатации) | -40 °C ... 100 °C (С учетом нагрева контактов) |
3. Данные о материале
| Материал, уплотнение | NBR |
| Материал, контакт | Медный сплав |
| Материал, контактная поверхность | серебро (или золото) |
| Материал, контактная поверхность, силовой контакт | серебро |
| Материал, контактная поверхность, управляющий контакт | серебро (или золото) |
| Материал, держатель контакта | PC |
4. Электрические характеристики
| Расчетное напряжение силовых контактов | 400/690 В |
| Расчетное напряжение (III/3) | 250 В (Контакты цепи управления) |
| 400 В (Силовые контакты "фаза-земля") | |
| 690 В (Силовые контакты "фаза-фаза") | |
| Расчетное импульсное напряжение | 6 кВ (Силовые контакты "фаза-фаза") |
| 4 кВ (Контакты цепи управления) | |
| Расчетный ток | 40 A (Контакты цепи питания) |
| 10 A (Контакты цепи управления) |
5. Стандарты и предписания
| Подключение согласно стандарту | CUL |
| Класс воспламеняемости согласно UL 94 | V0 |
6. Соответствие экологическим нормам
| China RoHS | Период времени для применения по назначениюне ограничен = EFUP-e |
| Не содержит опасных веществ, выходящих за пределы пороговых значений |
7. eCl@ss
| ECl@ss 4.0 | 27140800 |
| ECl@ss 4.1 | 27140800 |
| ECl@ss 5.0 | 27143400 |
| ECl@ss 5.1 | 27261200 |
| ECl@ss 6.0 | 27261200 |
| ECl@ss 7.0 | 27440205 |
| ECl@ss 8.0 | 27440205 |
| ECl@ss 9.0 | 27440205 |
8. ETIM
| ETIM 4.0 | EC000437 |
| ETIM 5.0 | EC000438 |
| ETIM 6.0 | EC000438 |
| ETIM 7.0 | EC000438 |
9. UNSPSC
| UNSPSC 6.01 | 30211923 |
| UNSPSC 7.0901 | 39121522 |
| UNSPSC 11 | 39121522 |
| UNSPSC 12.01 | 39121522 |
| UNSPSC 13.2 | 39121522 |
| UNSPSC 18.0 | 39121522 |
| UNSPSC 19.0 | 39121522 |
| UNSPSC 20.0 | 39121522 |
| UNSPSC 21.0 | 39121522 |
